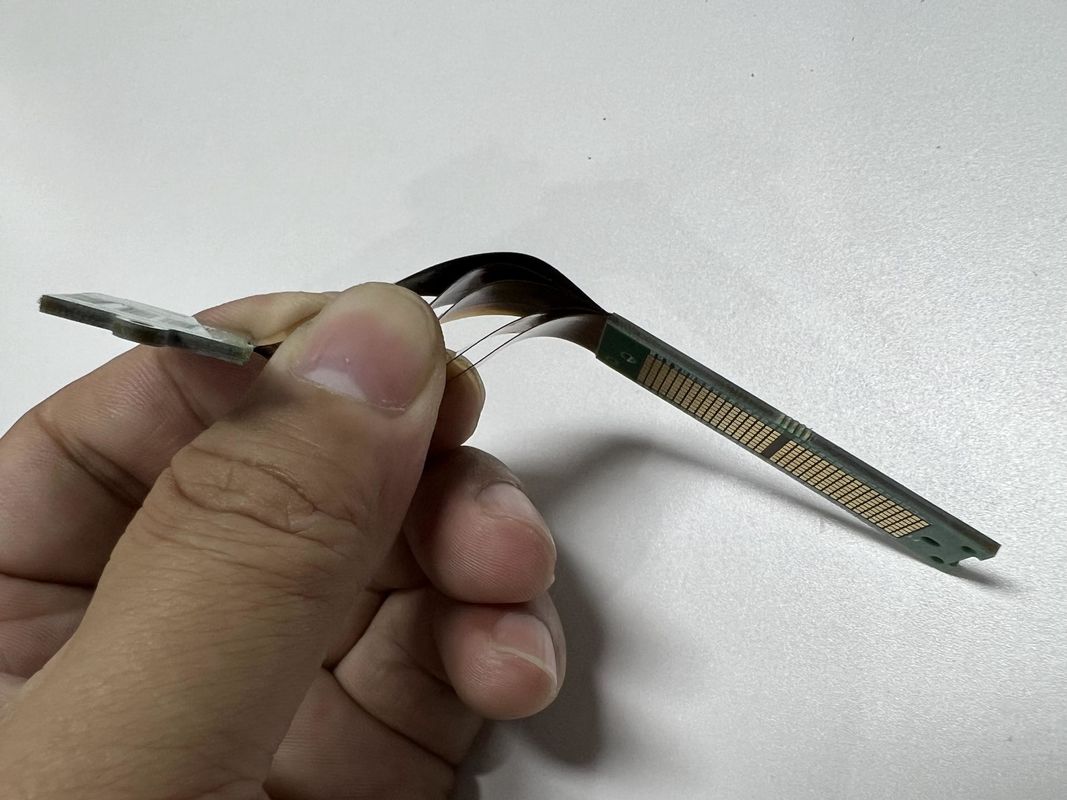

تجميع PCB جامد مرن مع V CUT Routing Immersion Gold Treatment 10 طبقة PCB HDI جامد مرن
يمثل PCB Rigid Flex اندماجاً ملحوظاً لتقنيات الدوائر الصلبة والمرنة، مما يوفر حلاً فريدًا للتطبيقات الإلكترونية المعقدة.هذا البناء الهجين يدمج أفضل سمات لوحات الدوائر المطبوعة الصلبة (PCBs) والدوائر المرنة، وتنتهي في منتج يقدم موثوقية ومتانة استثنائية. The Rigid Flex PCB is an ideal choice when you require a Bendable Rigid Printed Wiring Board that can withstand the demands of dynamic flexing while maintaining the precision and robustness of a traditional PCB.
مع مجموعة متنوعة من 1 إلى 28 طبقة، هذه PCBs هي ماهرة في تلبية الاحتياجات المعقدة ومتعددة الأوجه من مختلف الصناعات، بما في ذلك الأجهزة الطبية، الفضاء،والإلكترونيات الاستهلاكيةتتيح تنوع طبقات PCB Rigid Flex تطبيقات كثافة عالية ، حيث تكون المساحة والوزن عوامل حاسمة.حرية التصميم التي توفرها تكنولوجيا Flex Rigid PCB تتيح الهندسة المعقدة والتخطيطات الأكثر إبداعًا، وبالتالي يسمح للمهندسين للتغلب على القيود المكانية للألواح الصلبة التقليدية.
ويتوافق PCB Rigid Flex مع مجموعة واسعة من المكونات ، بما في ذلك الأجهزة المثبتة على السطح (SMDs) ، ومجموعات الشبكة الكراتية (BGAs) ، والحزم المزدوجة في الصف (DIPs) ، من بين أمور أخرى.هذه التوافق يضمن أن هذه اللوحات يمكن استخدامها في مجموعة كبيرة من الجمعيات الإلكترونية الحديثة، تدعم كل من التطبيقات الرقمية عالية السرعة والأنظمة التناظرية القوية.التنوع في مساكن المكونات يجعل PCBs مرنة قابلة للثني خيارًا ممتازًا للتصاميم المعقدة التي تتطلب مزيجًا من المعالجة الرقمية السريعة والقياسات التناظرية المستقرة.
الجانب الحاسم لـ Rigid Flex PCB هو قدرته على الحفاظ على نصف قطر الانحناء المتحكم به ، والذي يتراوح من 0.5 إلى 10 مم.هذه الميزة ضرورية لضمان طول العمر والموثوقية من الأقسام المرنة أثناء الاستخداممن خلال الحفاظ على سلامة نصف قطر الانحناء ، يمكن أن يخضع PCB Rigid Flex إلى العديد من الدورات المرنة دون المساس بأدائه.هذا يجعلها ذات قيمة خاصة في التطبيقات حيث يجب أن تتوافق اللوحة مع أشكال معينة أو أن يتم ثني إما أثناء تركيبها أو تشغيلها.
تقنيات التشكيل والضرب مثل التوجيه، V-CUT،ويتم استخدام التشطيبات لتعطاء PCB Rigid Flex شكله النهائي وتسهيل دمجها في مختلف الغرف أو الحجراتهذه التقنيات الدقيقة تضمن حواف نظيفة وأبعاد دقيقة، مما يسهم في سهولة التجميع والتركيب في المنتج النهائي.باستخدام هذه الطرق المتقدمة للتحديد، فمن الممكن إنشاء الخطوط العريضة المعقدة والميزات التي هي حاسمة لوظائف التجميع النهائي.
التشطيب السطحي هو جانب أساسي من جوانب تصنيع PCB ، مما يؤثر على قابلية اللوحة للصلب وطول العمر.يتم الانتهاء من PCB Rigid Flex مع طلاء حرارة الهواء الحار (HASL) خال من الرصاص (LF)، والذي يوفر سطحاً قوياً وموثوق به لحام المكونات. هذا النوع من التشطيب السطحي يضمن أن اللوحات تلبي المعايير البيئية والصحية من خلال تجنب استخدام الرصاص،مع الحفاظ على القدرة على اللحام الممتازة لكل من عمليات اللحام الخالية من الرصاص والحائط.
باختصار، الـ Rigid Flex PCB هو منتج متطور يجمع الفجوة بين حلول الدوائر الصلبة والمرنة.أنها توفر المرونة والسلامة الهيكلية لPCB التقليدية جنبا إلى جنب مع التنوع والقدرة على التكيف من الدائرة المرنةسواء كنت تتعامل مع الانحناءات الضيقة، وتكوينات المكونات المعقدة، أو الظروف البيئية المطالبة،توفير أداء وموثوقية لا مثيل لها.
| الصفة | المواصفات |
|---|---|
| المكونات | SMD، BGA، DIP، الخ |
| عدد الطبقات | 4 طبقة |
| صانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| نصف قطر الانحناء | 0.5-10ملم |
| العلاج | ENIG/OSP/الذهب الغمر/القطن/الفضة |
| المرونة | 1-8 مرات |
| تحديد الملفات | التوجيه، V-CUT، Beveling |
| نوع المنتج | تجميع PCB |
| الحد الأدنى للآثار/المساحة | 0.1ملم |
| البعد | 41.55*131ملم |
لوحة الأسلاك المطبوعة المرنة الصلبة (PWB) هي منتج متعدد الاستخدامات للغاية يجمع بين أفضل سمات لوحات الدوائر المطبوعة الصلبة والمرنة.هذا التصميم المبتكر يوفر العديد من إمكانيات التطبيق، وخاصة بسبب خصائصها الفريدة مثل التشطيب المميز، V-CUT، مرونة التشطيب التي تتراوح من 1 إلى 8 مرات، وأبعاد الدقة من 41.55 * 131mm.تم تصميم تجميع Flex Rigid PCB لتلبية متطلبات مختلف الصناعات المتقدمة.
واحدة من سيناريوهات التطبيق البارزة للوحة الأسلاك المضغوطة الصلبة المطبوعة هي في صناعة الطيران والفضاء. The combination of rigid areas for mounting components and flexible joints for bending and folding makes these PCBs ideal for complex aerospace electronics where space is at a premium and reliability under stress is a must. توفر قدرات ثقب التشكيل مثل التوجيه و V-CUT الدقة اللازمة للتركيب في أقسام ضيقة ،في حين أن سمة الكثافة العالية المحلية تضمن سلامة إشارة قوية.
في المجال الطبي ، تستخدم أقراص Flex Rigid PCBs على نطاق واسع في الأجهزة القابلة للارتداء والزرع. ميزة المرونة ، والتي تسمح بنحو 1-8 مرات ،هو أمر حاسم للأجهزة التي تحتاج إلى أن تتوافق مع جسم الإنسان أو تتحرك معه، مثل الأطراف الاصطناعية المتقدمة أو الشاشات المرنة.يضمن موثوقية عالية الأداء في هذه التطبيقات الحرجة حيث فشل ليس خيارا.
الإلكترونيات الاستهلاكية هي مجال آخر حيث أصبحت أجهزة PWB Rigid Flex لا غنى عنها. من الهواتف الذكية إلى الأجهزة المرتدية المرنة،يتم استخدام هذه الأقراص بسبب قدرتها على التشكيل إلى تصاميم إرغونومية تناسب بشكل سلس في أجهزة صغيرةمزيج من الأسلاك المحلية عالية الكثافة والطبيعة القوية ولكن قابلة للانحناء من PCBs يجعلها مثالية لأحدث جيل من الأجهزة المدمجة والمتطورة.
كما تستفيد الأنظمة العسكرية والدفاعية من صلابة و قابلية التكيف من لوحة الأسلاك المطبوعة المرنة الصلبة.المرونة العالية تسمح للأسلحة المتطورة وأجهزة الاتصال أن يكون لها تصميمات أكثر ديناميكية، في حين أن الأقسام الصلبة توفر الدعم اللازم للمكونات الحيوية.وتضمن تقنيات الخرق الملفوفة مثل حفرة أن هذه الألواح يمكن دمجها في الأجهزة مع قيود مساحة وشكل صارمة.
تطبيقات السيارات، وخاصة في المركبات الحديثة مع أنظمة إلكترونية متقدمة، تستفيد من الحجم المدمج والموثوقية من أقراص PCB صلبة مرنة.55 * 131mm يمكن أن تكون حاسمة لدمج في المساحات الضيقة داخل لوحة القيادة أو وحدات التحكم الإلكترونية للسيارةوعلاوة على ذلك، القدرة على تحمل ضغوط حركة المركبة دون المساس وظيفية هو دليل على تصميمها وجودة التصنيع.
أحدث أجهزتنالوحة الأسلاك المطبوعة الصلبة القاسية القابلة للثنييقدم منتجنا خدمات تخصيص متقدمة مصممة لتلبية متطلباتك المحددة. مع أبعاد 41.55 * 131mm، يمكن تكوين لوحاتنا حتى أقصاها 52 طبقة،ضمان ربط متبادل عالي الكثافة للتصاميم المعقدة.
الـالـ (PCB) المرن الصلبتسمح التخصيص من 1-28 طبقة، مما يتيح التوازن المثالي بين المرونة والصلابة لتتناسب مع احتياجات التطبيق.يتم تحقيق التشطيب السطحي باستخدام HASL LF (تسوية اللحام الهوائي الساخن الخالي من الرصاص)، مما يوفر صلابة موثوقة وسطح سلس لتثبيت المكونات.
لاستيعاب متطلبات التجميع والتعبئة المختلفة،لوحة دائرة صلبة قابلة للطيالخدمات المخصصة تشمل خيارات اختبار الملفات الشخصية مثل التوجيه و V-CUT و Beveling ، مما يضمن أن اللوحة تناسب تصميم المنتج الخاص بك تمامًا.
تأتي منتجاتنا من الـ Rigid Flex PCB مع الدعم التقني الشامل والخدمات لضمان رضاك ونجاح مشاريعك.فريقنا من الخبراء مستعد لمساعدتك في أي استفسارات تقنية أو تحديات قد تواجهكنحن نقدم مجموعة من الخدمات بما في ذلك استشارات التصميم، لمساعدتك على تحسين الجهاز الالكتروني المرن الصلب لتحقيق الأداء والقدرة على التصنيع.
وتشمل الخدمات الإضافية الاختبار الكهربائي لضمان وظائف PCB، والتوثيق التفصيلي لدعم جهود الهندسة الخاصة بك، ودعم ما بعد البيع لأي مشاكل ما بعد النشر.التزامنا هو تزويدك بأعلى مستوى من الدعم لحلولنا لـ Rigid Flex PCB، لضمان أن تطبيقاتك تعمل بسلاسة وكفاءة.
