يقدم PCB Rigid Flex ، الذي يدمج أفضل سمات الدوائر الصلبة والمرنة ، مستوى لا مثيل له من تنوع التصميم والمتانة.هذا الحل المبتكر مثالي لمجموعة واسعة من التطبيقات التي تتطلب صلابة PCB جامدة جنبا إلى جنب مع قابلية التكيفالـ Rigid Flex PCB هو مثال أساسي للوحة الدائرة المطبوعة المرنة - Rigid Flex ،صلابة خلط بسلاسة حيث يتم تركيب المكونات الإلكترونية مع المرونة التي تسمح لللوحة بتخطيط حول الزوايا وتقليل المساحة.
المرونة هي سمة رئيسية لـ Rigid Flex PCB ، مع القدرة على الانحناء من 1 إلى 8 مرات.هذه القدرة على التكيف تجعلها خيارًا ممتازًا للأجهزة التي تتطلب أن يتناسب PCB في أماكن ضيقة أو غير تقليدية، أو عندما يكون من الضروري التحرك بين أقسام مختلفة من اللوحة.هذه الألواح يمكن أن تتحمل الانحناء المتكرر دون المساس بكمال الاتصالات الكهربائيةهذا يجعل الـ Rigid Flex PCB حلًا مثاليًا للتطبيقات الديناميكية حيث يمكن أن تكون الحركة حدثًا منتظمًا ، مثل في التكنولوجيا القابلة للطي أو القابلة للارتداء.
الأبعاد حاسمة في أي تصميم لـ PCB ، ولا يخيب PCB Rigid Flex مع حجم 41.55 * 131mm.هذا البعد المدمج يسمح بدمج PCB Rigid Flex في مجموعة واسعة من المنتجاتعلى الرغم من حجمها، لا يضع التصميم تعسفاً على مستوى التفاصيل أو عدد الميزات التي يمكن تضمينها على اللوحة.مع الحد الأدنى للآثار / المساحة من 0.1ملم، يمكن أن يدعم PCB Rigid Flex تصاميم عالية الكثافة، مما يجعلها خيارًا مثاليًا للأجهزة الإلكترونية المتطورة حيث المساحة في قسط.
واحدة من المواصفات التقنية الأكثر إثارة للإعجاب لـ Rigid Flex PCB هي قدرتها على استيعاب مجموعة واسعة من تعقيدات الدوائر.تصميم طبقة واحدة أو معقدة، لوح دائرة جامدة ومرنة متعدد الطبقات، يمكن تخصيص هذا المنتج لتلبية احتياجاتك مع أي مكان من 1 إلى 28 طبقة.هذا المستوى من التنوع يضمن أن يمكن تكييف PCB Rigid Flex مع المتطلبات المحددة لأي تطبيقسواء كانت للأجهزة الإلكترونية الاستهلاكية أو الأجهزة الطبية أو أنظمة الدفاع أو تكنولوجيا الطيران.
الـ (Rigid Flex PCB) تتميز بأنها (PCB) قابلة للطيتوفير الحرية الإبداعية للمهندسين والمصممين لتطوير منتجات مبتكرة لم تكن قابلة للتحقيق من قبل مع PCBs التقليديةالقدرة على طي PCB تمكن من مجال جديد من إمكانيات تصميم المنتجات، من الأجهزة الذكية مع شاشات عرض مرنة إلى الآلات الصناعية المعقدة التي تتطلب آليات طي معقدة.إن البناء القوي جنبا إلى جنب مع الأقسام المرنة لـ PCB يعني أن هذه التصاميم المبتكرة لا تضطر إلى التضحية بالموثوقية من أجل التنوع.
في الختام، الـ Rigid Flex PCB هي لوحة دوائر مطبوعة مرنة متطورة - Rigid Flex التي تدفع حدود ما هو ممكن في التصميم الإلكتروني.يجمع بين موثوقية لوحة صلبة مع قابلية التكيف دائرة مرنة، مما يجعلها مناسبة لمجموعة لا تحصى من التطبيقات المتطورة. مع الأبعاد مصممة خصيصا للمساحات المدمجة، مجموعة مثيرة للإعجاب من الطبقات المحتملة ودقة دقيقة من مسافة آثارها،الـ Rigid Flex PCB هو مبتكر حقيقي في صناعة الـ PCBسواء كنت تبحث عن إنشاء لوحة مدارية قابلة للطي صلبة مرنة أو طبقة متعددة صلبة ومرنة،هذا المنتج لديه الميزات والقدرات لجلب التصاميم الإلكترونية الأكثر تعقيدا إلى الحياة.
| الصفة | المواصفات |
|---|---|
| المواد | FR4، Polyimide، PET |
| البعد | 41.55*131ملم |
| سانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| عدد الطبقات | 4 طبقة |
| نوع المنتج | تجميع PCB |
| نصف قطر الانحناء | 0.5-10ملم |
| التشطيب السطحي | HASL LF |
| المرونة | 1-8 مرات |
| أقصى طبقة | 52 لتر |
| تحديد الملفات | التوجيه، V-CUT، Beveling |

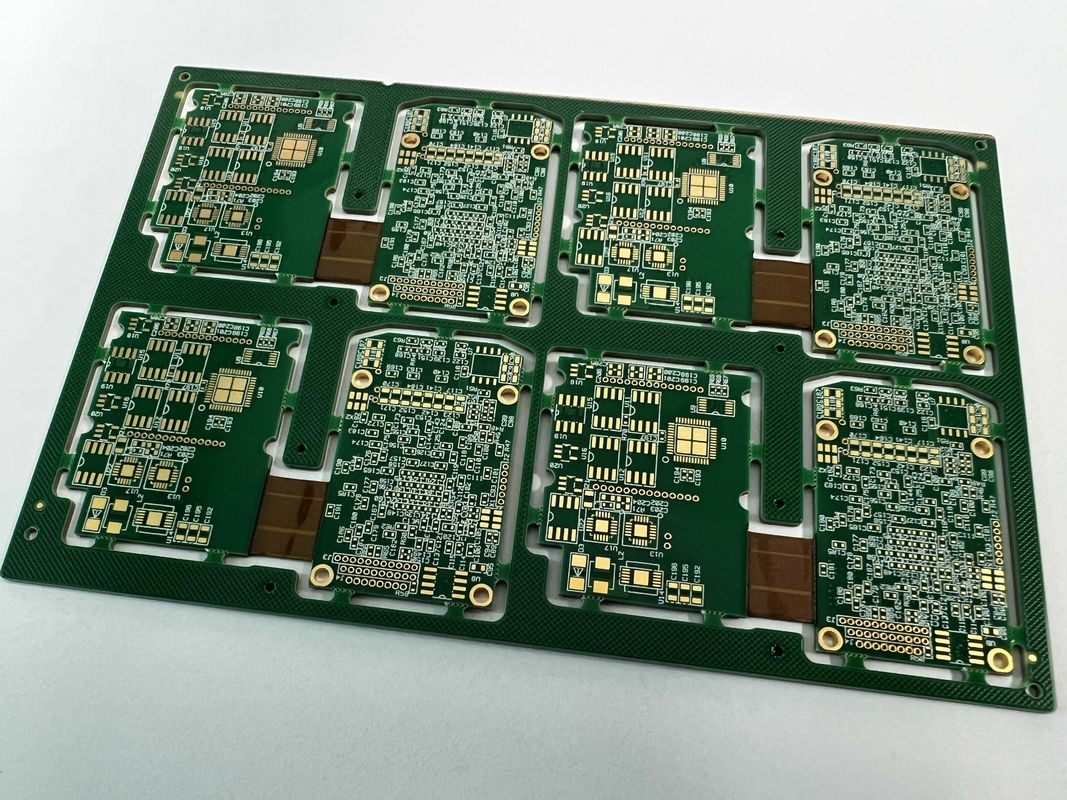

الـلوحات الدوائر المطبوعة المرنة الصلبة (1)، والمعروف عادة باسم Rigid Flex PCB ، هو منتج متعدد الاستخدامات للغاية يجد تطبيقًا في مجموعة متنوعة من السيناريوهات ، وذلك بسبب مزيجه الفريد من الصلابة والمرونة.هذا المنتج مفيد بشكل خاص في الحالات التي تتطلب فيها الدائرة الإلكترونية الاستقرار والقدرة على التوافق مع أشكال مختلفةالـ Rigid Flex PCB هي بنية هجينة، مما يجعلها مثالية للتطبيقات الإلكترونية المعقدة.
موقع تطبيق رئيسي لـ Rigid Flex PCB هو في تكنولوجيا الفضاء الجوي ، حيث يمكن استخدام مزيج من الأجزاء الصلبة والمرنة لربط مختلف المكونات داخل مساحة محدودة.المقاطع المرنة تسمح لللوح أن ينحني أثناء التثبيت، ويتم تثبيتها في أماكن ضيقة دون التضحية بالموثوقية التي توفرها المناطق الصلبة.لوحة دوائر جامدة ومرنة متعددة الطبقات (4)التغيير الذي يصل إلى 52 طبقة يقدم تعقيدًا و كثافة لا مثيل لها، وهو مثالي للتطبيقات الدفاعية والفضائية المتقدمة حيث كل بوصة من المساحة تهم.
الأجهزة الطبية هي مثال رئيسي آخرالـ (PCB) الثابتة المرنة القاسية (2)هذه المنتجات غالباً ما تتطلب تصاميم معقدة تناسب أشكال غير منتظمة،والقدرة على تشكيل PCB Rigid Flex مع الحفاظ على اتصال متين بين المكونات لا تقدر بثمنيضمن استخدام المواد المتوافقة البيولوجية مثل بوليميد و بي تي أن هذه اللوحات يمكن استخدامها بأمان في التطبيقات الطبية.
كما تستفيد أجهزة الإلكترونيات الاستهلاكية، مثل الهواتف الذكية والأجهزة القابلة للارتداء، من ميزات توفير المساحة الخاصة بـ Rigid Flex PCB.دمج وظائف متعددة في وحدة واحدةأساليب التوصيل مثل التوجيه و V-CUT و Beveling تجعل من الممكن إنشاء أشكال ودبوس دقيقة ، والتي هي ضرورية في التصاميم الرقيقة للأجهزة الحديثة.
لا يتعلق PCB Rigid Flex فقط بالتنوع في التصميم ؛ كما يوفر مجموعة من خيارات المعالجة مثل ENIG و OSP و Immersion Gold / Tin / Silver لضمان التوصيل الممتاز وطول العمر.هذه المعالجات تحمي أيضاً من عوامل البيئة، وهو أمر حاسم للتطبيقات الخارجية مثل الطائرات بدون طيار أو أجهزة الاستشعار الخارجية.
في الختام، الـ Rigid Flex PCB، مع مادة FR4 القوية،هو عنصر حاسم في تصميم وتصنيع أجهزة إلكترونية متطورة في مختلف الصناعاتمن الطيران إلى الطب، الإلكترونيات الاستهلاكية إلى التطبيقات الدفاعية،فتح فرص جديدة لمصممي المنتجات والمهندسين على حد سواء.
استكشاف خدمات تخصيص المنتج لديناالـ PCB الصلبة المرنة القابلة للطي. تخصيص PCB المرنة الصلبة الخاصة بك لتتناسب مع احتياجاتك المحددة مع الأبعاد قطع بدقة إلى 41.55 * 131mm. عملية التصنيع المتقدمة لدينا يسمح لتخصيص طبقات PCB تتراوح من 1-28 طبقة،ضمان تنوع التطبيقات المختلفة.
الهندسة الدقيقة تضمن انحراف موقع الثقب من ± 0.05mm، وضمان ربطات عالية الجودة. تحقيق تصاميم معقدةمثالية للكهرباء المدمجة والمعقدة.
مصممة لاستيعاب مختلف احتياجات الانحناء، لدينالوحة الدوائر المطبوعة المرنة - المرنة الصلبةيقدم نصف قطر الانحناء من 0.5-10 ملم، مما يوفر المتانة والموثوقية لتطبيقاتك القابلة للطي. ثق بنا لتقديم لوحة PCB التي تلبي معاييرك الدقيقة.
تم تصميم منتجات الـ Rigid Flex PCB لتوفير حل قوي ومرن للدوائر الإلكترونية المعقدة.لدينا الدعم الفني للمنتجات والخدمات ملتزمة بضمان PCB المرنة الصلبة تلبية متطلباتك المحددة وأداء إلى أعلى المعاييرنحن نقدم خدمات دعم شاملة تشمل:
استشارات التصميم:فريقنا من الخبراء متاح لمساعدتك في التصميم الأولي وتخطيط لوحة التلفزيون المرنة الصلبةالتأكد من أنها تلبي متطلباتك الوظيفية مع الالتزام بأفضل ممارسات التصنيع.
إرشادات اختيار المواد:نحن نقدم المشورة حول اختيار المواد المناسبة لتطبيقك لتحقيق أداء مثالي وموثوقية وفعالية من حيث التكلفة.
خدمات صنع النماذج الأولية:لمساعدتك على التحقق من صحة تصميمك قبل الإنتاج الكامل، نقدم خدمات النماذج الأولية التي تعكس عملية التصنيع الخاصة بنا، وضمان انتقال سلس إلى المنتج النهائي.
دعم التصنيع:منشآتنا التصنيعية المتطورة مجهزة للتعامل مع كل من عمليات الإنتاج الصغيرة والكبيرةمع تدابير صارمة لمراقبة الجودة في مكان لضمان أعلى جودة من الـ Rigid Flex.
الاختبار وضمان الجودة:نقوم بإجراء اختبارات شاملة على جميع أقراص PCB Rigid Flex، بما في ذلك الاختبارات الكهربائية والحرارية والميكانيكية، لضمان استيفائها لجميع المواصفات والمعايير الصناعية.
الوثائق التقنية:يتم توفير دعم وثائق كامل، بما في ذلك رسومات التجميع التفصيلية، وقوائم المواد، وتقارير الاختبار، لضمان حصولك على جميع المعلومات اللازمة لتطبيقك.
دعم ما بعد البيع:التزامنا لعملائنا يمتد إلى ما وراء البيع. نحن نقدم الدعم بعد البيع لمعالجة أي مخاوف أو مشاكل قد تنشأ مع PCB Rigid Flex خلال دورة حياته.
خدمات الإصلاح والإعادة:إذا كانت لوحة PCB Rigid Flex الخاصة بك تتطلب إصلاحًا أو إعادة عمل ، فنحن نقدم خدمات لمعالجة وإصلاح أي مشاكل بسرعة ، وتقليل وقت التوقف وضمان استمرار الأداء.
فريقنا مكرس لتزويدك بأعلى مستوى من الخدمة والدعم لاحتياجاتك من أقراص PCB Rigid Flex. اتصل بنا لمعرفة المزيد حول كيفية مساعدتك في مشروعك.
