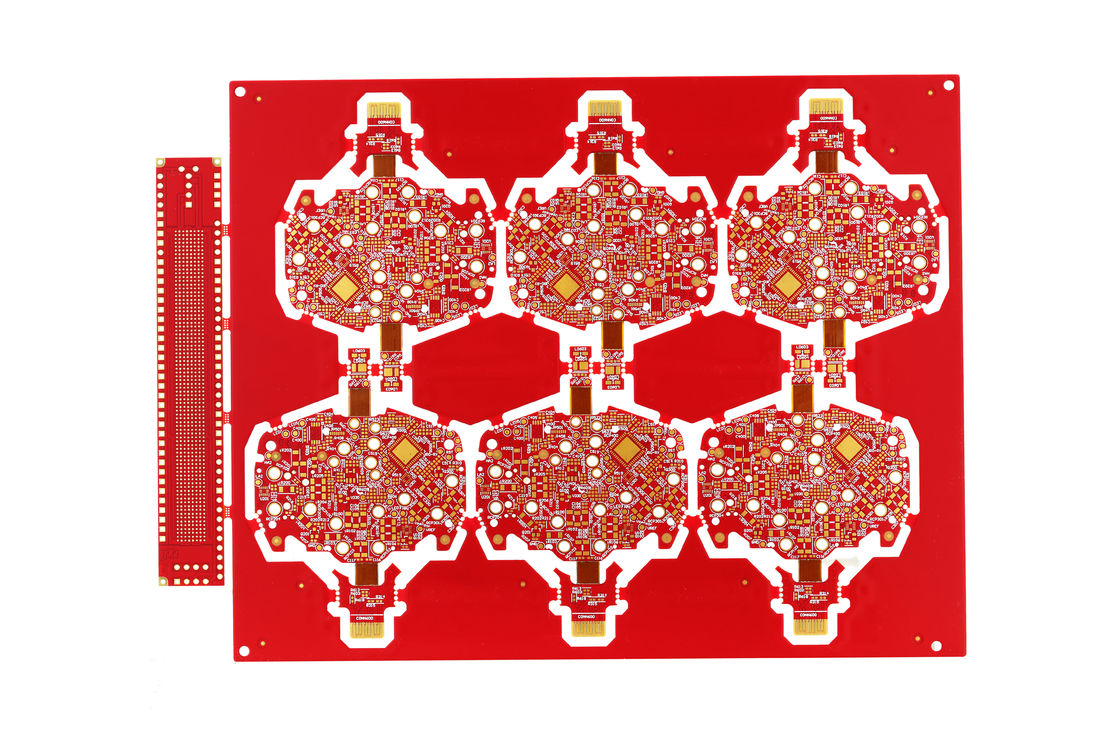

تحديث 4 طبقات صلبة ومرنة للكربون الالكتروني مع الدقة العلامة / الفضاء
يمثل منتج Rigid Flex PCB مزيجًا ملحوظًا من الصلابة التي تقدمها لوحات الدوائر المطبوعة الصلبة التقليدية (PCBs) وقدرة الدوائر المرنة على التكيف.هذه التكنولوجيا الهجينة تتضمن عناصر من دوائر صلبة ومرنةيفتح أبعاد جديدة للمصممين الإلكترونيينيقدم المرونة اللازمة للمكونات المستقرة جنبا إلى جنب مع قابلية التكييف المطلوبة للمجمعات الإلكترونية المعقدة.
تم تصميم لوحة الأسلاك المطبوعة الصلبة المرنة مع الحد الأدنى لمواصفات الأثر / المساحة من 0.1 ملم ، مما يضمن وضع المكونات عالية الكثافة وتصميم مضغوط وفعال.مع القدرة على دعم عدد طبقات PCB تتراوح من 1 إلى 28 طبقة، من الواضح أن هذه اللوحات مصممة لاستيعاب مجموعة متنوعة من التعقيدات والوظائف، مناسبة للعديد من التطبيقات عبر مختلف الصناعات.
كنوع من المنتجات المصنفة تحت مجموعة PCB ، هذا PCB Rigid Flex أكثر من لوحة عارية ؛ إنه حل شامل يشمل تكامل مختلف المكونات.تستفيد عملية التجميع من أحدث التقنيات لوضع أجهزة مثبتة على السطح (SMDs)، المصفوفات الشبكة الكرة (BGAs) ، حزم مزدوجة في الخط (DIPs) ، ومكونات إلكترونية أخرى بدقة وموثوقية. The inclusion of these components makes the product a ready-to-use electronic foundation for a myriad of applications that require both the stability of rigid areas and the flexibility of bendable segments.
يتم تصنيع لوحة الدوائر الصلبة المرنة مع الاهتمام الدقيق بالتفاصيل ، حيث تستخدم تقنيات إبرة مختلفة مثل التوجيه و V-CUT و beveling.هذه الأساليب تضمن أن اللوحة تشكل وتكون مطابقة للمواصفات الدقيقة، مما يسهل الاندماج السلس في تجميع المنتج النهائي. يتم استخدام التوجيه للقطع والأشكال المعقدة ، V-CUT لإنشاء فصل سهل للوحات المتعددة ،والحواف الزاوية التي تعزز سهولة إدخال PCBs في الموصات.
مع بنيتها الهجينة ، فإن لوحة الدوائر المطبوعة القابلة للثني هي الحل المثالي للتطبيقات ذات القيود المكانية أو حيث الحركة والمرونة ضرورية.المقاطع الصلبة توفر قاعدة دائمة للأجزاء الثقيلة أو التي تولد الحرارة، في حين يمكن ثني الذيل المرنة أو التواء لتشكيل الاتصالات اللازمة دون المساس بكمال المسارات الكهربائية.هذه الميزة الديناميكية لـ Rigid Flex PCB تمكنها من طيها أو تحويلها لتناسب الأماكن الضيقة، مما يلغي الحاجة إلى عدة أجهزة توصيل وكابلات، وبالتالي تقليل الحجم والوزن الكلي للمنتج.
لا تقتصر قدرة الـ (بي سي بي) على التكيف على شكلها المادي فقط،مع القدرة على الحفاظ على مستوى عال من سلامة الإشارة حتى في معقدةهذا يجعل المنتج خيارًا ممتازًا للأجهزة الإلكترونية المتطورة حيث الأداء والموثوقية أمران أساسيان.
ضمان الجودة هو جانب مركزي من عملية التصنيع لـ Rigid Flex PCB.كل لوحة تخضع لاختبارات وتفتيش صارمة لضمان أنها تلبي أعلى معايير الموثوقية والوظيفيةهذا التحكم الدقيق في الجودة يضمن أن كل لوحة الأسلاك المطبوعة الصلبة المرنة تعمل بأقصى إمكاناتهاتوفير أساس إلكتروني موثوق ودائم لأي تطبيق تم تصميمه له.
باختصار ، فإن منتج Rigid Flex PCB هو خيار استثنائي للمصممين الذين يتطلبون الدقة الميكانيكية لللوح الصلب مع ميزة إضافية من المرونة.الحد الأدنى من آثارها/مساحة 0.1ملم، القدرة على دمج 1-28 طبقة، التجميع المتقدم مع SMD، BGA، مكونات DIP واستخدام تقنيات إبرة الملفات الشخصية تأتي معا لخلقمنتج عالي الأداء الذي يقف في طليعة تكنولوجيا PCB.
| المعلم التقني | المواصفات |
|---|---|
| صانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| أقصى طبقة | 32 لتر |
| نصف قطر الانحناء | 0.5-10ملم |
| التشطيب السطحي | HASL LF |
| طبقة PCB | 1-28 طبقة |
| البعد | 41.55*131ملم |
| المرونة | 1-8 مرات |
| المكونات | SMD، BGA، DIP، الخ |
| نوع المنتج | تجميع PCB |
| عدد الطبقات | 4 طبقة |
الـ Rigid Flex PCB، أو اللوحة المنسوجة للأسلاك المطبوعة الصلبة، هي معجزة في صناعة المكونات الإلكترونية، حيث تجمع أفضل سمات ألواح الدوائر الصلبة والمرنة.مصممة للتنوع، هذا المنتج يلبي مجموعة واسعة من التطبيقات، مناسبة لمختلف المناسبات والسيناريوهات حيث قد لا تكفي PCBs التقليدية. مع عدد طبقات تتراوح من 1 إلى 28 طبقة،يوفر تعقيداً واسعاً وتوصيلاً لأنظمة إلكترونية متطورة.
واحدة من أبرز الميزات لهذه اللوحة المطبوعة المرنة الصلبة هي مرونتها، والتي يمكن استخدامها من 1 إلى 8 مرات.هذه الصفة تجعلها مثالية للتطبيقات حيث يجب أن تتوافق اللوحة مع شكل معين أو تناسب في المساحات غير النظاميةتتيح المرونة أيضاً تطبيقات ديناميكية حيث قد تحتاج اللوحة إلى الانحناء أثناء الاستخدام ، وتستوعب الحركات الميكانيكية داخل الجهاز دون التضحية بالأداء أو الموثوقية.
وعلاوة على ذلك، نصف قطر الانحناء من هذه الألواح هو ملائمة جدا، وتتراوح من 0.5mm ضيقة إلى 10mm أكثر سخاء.هذا النطاق يضمن ما إذا كان التطبيق يتطلب منحنيات حادة أو منحنيات لطيفةيمكن لوحة الدوائر المطبوعة المثقلة التعامل مع الإجهاد دون المساس بسلامتها الهيكلية أو وظائفها الكهربائية. أبعاد هذه اللوحات هي بالضبط 41.55 × 131mm،والذي يتحدث عن قدراتهم على التكيف في بيئات محدودة الحجم.
ينطبق مفهوم التشويش أيضًا على هذه الـ PCB ، مع استخدام المناطق المحلية عالية الكثافة وتقنيات الحفر الخلفية لتعزيز سلامة الإشارة وتقليل الضوضاء.هذه الميزة مفيدة بشكل خاص في التطبيقات حيث إشارات عالية السرعة هي القاعدة، والحفاظ على وضوح الإشارة هو أمر بالغ الأهمية.هذه المناطق من الكثافة العالية تسمح لوضع المزيد من المكونات في منطقة أصغر في حين أن الحفر الخلفي يساعد في تقليل القدرة الطفيلية والحثية.
تطبيقات لـ Rigid Flex PCB واسعة النطاق، وتجد مكاناً في الصناعة الطبية للمراقبات القابلة للارتداء ومعدات التصوير، في مجال الطيران للضوابط في قمرة القيادة والأجهزة،و في الجيش من أجل الصعبأجهزة الاتصالات الموثوقة. كما تستفيد أجهزة الإلكترونيات الاستهلاكية من هذه التكنولوجيا، مع الهواتف الذكية القابلة للطي، الساعات الذكية،والكاميرات المتطورة باستخدام الحلول المصممة خصيصا التي تقدمها هذه PCBsوبالإضافة إلى ذلك، تطبيقات السيارات، حيث المساحة في بريموم والموثوقية تحت الضغط أمر حاسم، هي سيناريوهات مثالية لتنفيذ تكنولوجيا PCB صلبة مرنة.
باختصار، فإن منتج PCB Rigid Flex هو حل مثالي للسيناريوهات التي تتطلب عبوات عالية الكثافة، وموثوقية استثنائية،والقدرة الفريدة على التواصل بين المكونات الثابتة والديناميكيةخصائصها من طبقات متعددة، المرونة، نصف قطر المنحنى المتغير، والقياس الدقيق، جنبا إلى جنب مع sanforization،جعلها خيارًا للابتكارات الإلكترونية المتطورة في العديد من الصناعات.
في شركتنا، نحن متخصصون في توفير خدمات تخصيص المنتج من الدرجة الأولى لمنتج الـ Rigid Flex PCBالذي يجمع بشكل عبقري فوائد المرونة والصلابة في حل واحدخياراتنا من لوحات الدوائر المرنة الصلبة تأتي مع مجموعة متنوعة من الميزات القابلة للتخصيص لتلبية الاحتياجات الخاصة بك.
نحن نقدم مجموعة شاملة من طبقات PCB، من 1-28 طبقة، ضمان أن ما إذا كان مشروعك بسيطا أو معقدة،لدينا القدرة على تقديم التكوينات الدقيقة لـ Rigid Flex PCB.
فهم أهمية المرونة في بعض التطبيقات،يمكن تصميم لوح الدوائر الصلبة المرنة لدينا لتحمل 1-8 مرات من الانحناء دون المساس بكاملة الاتصالات الكهربائيةهذه الميزة تجعل منتجاتنا مناسبة تماما للتطبيقات الديناميكية حيث الحركة عامل.
عندما يتعلق الأمر بالمواد، نحن نقدم مجموعة من المواد التي تشمل FR4، Polyimide، و PET، مما يسمح لك باختيار الركيزة المثاليةوالمتطلبات الميكانيكيةهذه الاختلافية المادية تضمن أن لوحة الأسلاك المطبوعة الصلبة المثقلة الخاصة بك ستكون متوافقة تمامًا مع بيئة التشغيل الخاصة بك.
خدمة وضع المكونات لدينا قادرة على استيعاب أنواع مختلفة من المكونات مثل SMD، BGA، DIP، الخ،ضمان أن يتم تعبئة PCB Rigid Flex الخاص بك بدقة ومخصصة لاحتياجات الدوائر الخاصة بك.
ونحن أيضا دقيق حول دقة موقع الثقب لدينا، والحفاظ على انحراف موقع الثقب من ± 0.05mm،والذي يؤكد التزامنا بدقة عالية والجودة في كل ريبيد فليكس PCB نحن ننتج.
تأتي منتجاتنا من أقراص PCB Rigid Flex مع دعم فني شامل وخدمات مصممة لضمان اندماج سلاس وصيانة طوال دورة حياتها.دعمنا يشمل وثائق المنتج التفصيليويمكن للعملاء الاستفادة من إرشاداتنا الخبراء حول اعتبارات التصميم، واختيار المواد،وتوصيات تخطيط لتحسين الأداء والموثوقية.
كما نقدم المساعدة المتقدمة في إصلاح الأخطاء لمعالجة أي مشاكل تشغيلية قد تنشأ.تهدف خدمات الدعم لدينا إلى توفير حلول سريعة وفعالة للحفاظ على التشغيل المستمر لتطبيقات PCB Rigid Flexبالإضافة إلى ذلك، نحن نقدم تحديثات وتحديثات المعلومات للحفاظ على المنتج الخاص بك حتى الآن مع أحدث التطورات في تكنولوجيا PCB.
خدمات التدريب متوفرة لمساعدة فريقك على الحصول على سرعة على أفضل الممارسات للتعامل مع العمل مع أقراص PCB الثابتة. من مهندسي التصميم إلى موظفي التجميع،وحدات التدريب لدينا مصممة لتلبية احتياجات مختلف الأدوار داخل مؤسستك.
يرجى ملاحظة أن الدعم التقني للمنتجات والخدمات متاحة خلال ساعات العمل العادية ونحن نسعى جاهدين لتقديم ردود على جميع الاستفسارات.نحن ملتزمون بتقديم خدمة استثنائية ودعم لضمان نجاح مشاريعك التي تنطوي على أقراص بي سي بي صلبة مرنة.
