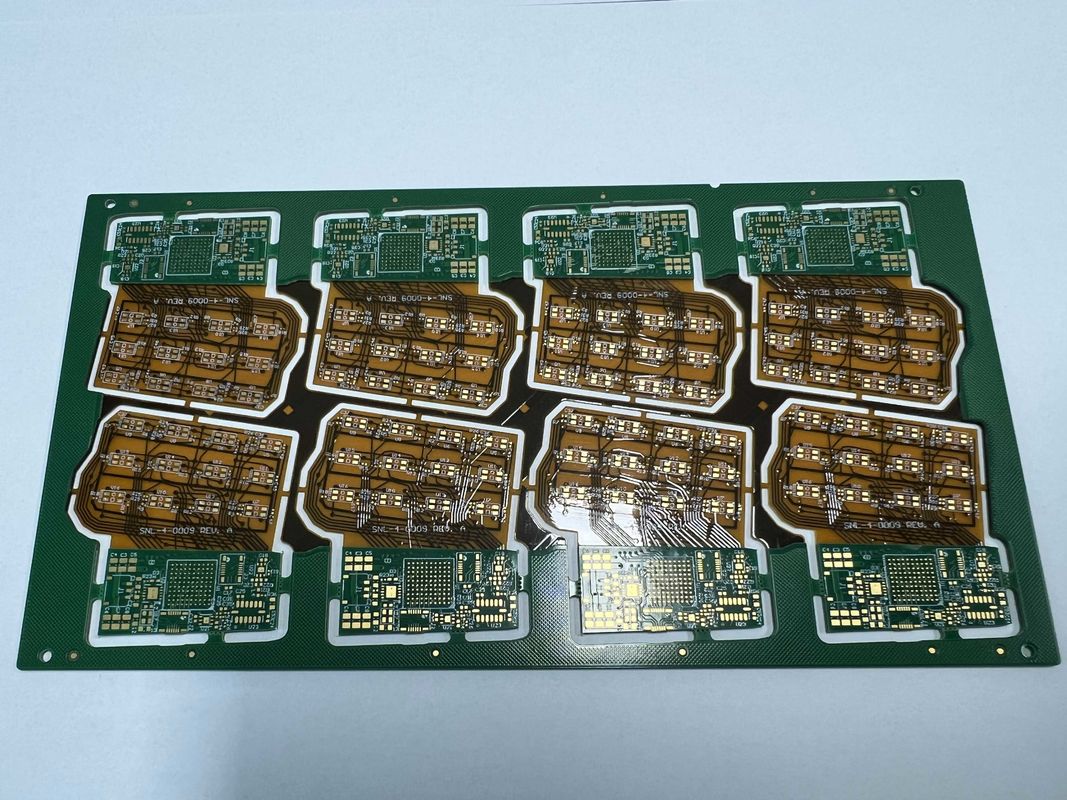

تمثل لوحة الدوائر المطبوعة المرنة الصلبة (Rigid Flex PCB)، والمعروفة أيضًا باسم لوحة الدوائر المطبوعة المرنة الصلبة، قفزة مبتكرة في مجال المكونات الإلكترونية، حيث تجمع بين متانة لوحات الدوائر المطبوعة الصلبة التقليدية وقابلية التكيف مع الدوائر المرنة. تم تصميم هذا الحل الهجين لتلبية المتطلبات المتزايدة للإلكترونيات الحديثة التي تتطلب دوائر متطورة يمكن أن تتكيف مع مجموعة متنوعة من الأشكال وتتحمل ضغط الانثناء المتكرر. مع القدرة على الانثناء من 1 إلى 8 مرات، يعد هذا المنتج مثاليًا للتطبيقات الديناميكية حيث يجب أن تحافظ لوحة الدوائر المطبوعة على سلامتها أثناء الانحناء أو الطي.
تم تصنيع لوحة الدوائر المطبوعة المرنة الصلبة من مواد عالية الجودة مثل FR4 والبولي إيميد و PET، مما يضمن المتانة والأداء الموثوق به في ظل ظروف بيئية مختلفة. FR4 هي مادة ركيزة معروفة تستخدم لخصائصها المقاومة للهب والعزل الكهربائي، مما يجعلها مناسبة لمعظم متطلبات لوحات الدوائر المطبوعة الصلبة. من ناحية أخرى، يوفر البولي إيميد استقرارًا حراريًا استثنائيًا ومقاومة كيميائية، وهو أمر بالغ الأهمية لأجزاء الانثناء في لوحة الدوائر المطبوعة. يتم أيضًا استخدام PET لمرونته وخفة وزنه وفعاليته من حيث التكلفة، مما يزيد من تنوع نطاق تطبيق هذا المنتج.
تتمثل إحدى السمات الهامة لهذه اللوحة متعددة الاستخدامات في دقتها في تصميم الدوائر. مع مواصفات الحد الأدنى للمسار/المسافة البالغة 0.1 مم، يمكن للوحة الدوائر المطبوعة المرنة الصلبة استيعاب هندسة الدوائر المعقدة، مما يجعلها خيارًا ممتازًا للتطبيقات عالية الكثافة حيث تكون المساحة محدودة. تسمح هذه الدقة بتصميمات أكثر تعقيدًا وإحكامًا، مما يمنح المهندسين حرية الابتكار دون قيود متطلبات المسار والمسافة الأكبر.
تتجلى البراعة التكنولوجية للوحة الدوائر المطبوعة المرنة الصلبة بشكل أكبر من خلال قدراتها المتعددة الطبقات الواسعة. يمكن أن تفتخر بما يصل إلى 52 طبقة (52 طبقة)، مما يجعلها لوحة دوائر مطبوعة مرنة وصلبة متعددة الطبقات. يسهل هذا العدد الاستثنائي من الطبقات دمج دوائر متعددة في تجميع لوحة دوائر مطبوعة واحدة، مما يقلل من البصمة الإجمالية ويعزز وظائف المنتج النهائي. سواء كان ذلك للتطبيقات الفضائية أو الطبية أو الدفاعية أو الإلكترونيات الاستهلاكية، فإن التصميم متعدد الطبقات لهذه اللوحة يوفر التعقيد والموثوقية التي تتطلبها التكنولوجيا المتطورة.
يعد التشطيب السطحي جانبًا حاسمًا آخر في تصنيع لوحات الدوائر المطبوعة يؤثر على قابلية اللحام ومقاومة التآكل والعمر الإجمالي للوحة. تأتي لوحة الدوائر المطبوعة المرنة الصلبة مع تشطيب سطحي خالٍ من الرصاص بالكامل (HASL LF)، وهو خيار صديق للبيئة يلبي توجيه RoHS للمكونات الخالية من الرصاص. يوفر HASL LF تشطيبًا سطحيًا موثوقًا وفعالًا من حيث التكلفة يضمن رابطًا قويًا بين اللحام ولوحة الدوائر المطبوعة أثناء التجميع، مما يساهم في متانة المنتج وموثوقيته على المدى الطويل.
بالنسبة لأولئك الذين يبحثون عن حل لوحة دوائر مطبوعة مرنة صلبة قابلة للطي، فإن هذا المنتج يلبي جميع المتطلبات. تفتح قدرته على الطي دون المساس بسلامة التوصيلات الكهربائية إمكانيات لتصميمات منتجات مبتكرة. يمكن للأجهزة مثل الهواتف الذكية والأدوات القابلة للارتداء والشاشات القابلة للطي الاستفادة بشكل كبير من الخصائص الفريدة للوحة الدوائر المطبوعة المرنة الصلبة، خاصة حيث يتطلب التصميم مزيجًا من الثبات والمرونة.
في الختام، تبرز لوحة الدوائر المطبوعة المرنة الصلبة كحل عالي الأداء لمجموعة واسعة من التطبيقات. إنها تجمع بين أفضل ما في العالمين: متانة لوحة الدوائر المطبوعة الصلبة وتنوع الدائرة المرنة. مع المواد المتقدمة، والمرونة الملحوظة، وتكوينات المسار/المسافة الدقيقة، والتعددية الطبقية حتى 52 طبقة، وتشطيب سطحي HASL LF فائق، يضع هذا المنتج معيارًا جديدًا في تصميم ووظائف لوحات الدوائر المطبوعة. إنه الخيار الأمثل للمهندسين والمصممين الذين يهدفون إلى دفع حدود ما هو ممكن في تصميم المكونات الإلكترونية.
| الحد الأقصى للطبقات | 52 طبقة |
| الأبعاد | 41.55*131 مم |
| المعالجة | ENIG/OSP/ذهب غمر/قصدير/فضة |
| نصف قطر الانحناء | 0.5-10 مم |
| تثقيب التشكيل | توجيه، قطع V، شطف |
| التشطيب السطحي | HASL LF |
| المرونة | 1-8 مرات |
| المواد | FR4، بولي إيميد، PET |
| المكونات | SMD، BGA، DIP، إلخ. |
| نوع المنتج | تجميع لوحة الدوائر المطبوعة |
تقف لوحة الدوائر المطبوعة المرنة الصلبة (Rigid Flex PCB)، التي تقف في طليعة قطاع تصنيع الإلكترونيات، كاندماج رائع بين المتانة والقدرة على التكيف. هذا النوع المبتكر من المنتجات، المعروف باسم تجميع لوحة الدوائر المطبوعة (PCB Assembly)، يدمج بسلاسة مرونة مواد FR4 التقليدية مع تنوع البولي إيميد و PET، مما يخلق أساسًا إلكترونيًا يمكن تشكيله ليناسب مجموعة من التصميمات المعقدة. مع تشطيب سطحي دقيق من خلال HASL LF، تضمن لوحة الدوائر المطبوعة المرنة الصلبة الموصلية الموثوقة وطول العمر. الدقة في انحراف موضع الثقب، والتي يتم الحفاظ عليها عند ±0.05 مم، تجسد الالتزام بالحرفية عالية الجودة.
أحد أبرز تطبيقات لوحة الدوائر المطبوعة المرنة الصلبة هو في مجال لوحة الدوائر المطبوعة المرنة الصلبة 5. هذه التكنولوجيا ضرورية في البيئات التي تتطلب فيها المكونات الإلكترونية الثبات والقدرة على التكيف مع الأشكال المختلفة. تعد لوحة الدوائر المطبوعة المرنة الصلبة خيارًا مثاليًا لتطبيقات الدفاع والفضاء المتطورة، حيث تكون الدقة والموثوقية غير قابلة للتفاوض. قدرتها على تحمل الظروف القاسية دون المساس بالأداء تجعلها لا غنى عنها في هذه السيناريوهات عالية المخاطر.
في عالم الإلكترونيات الاستهلاكية، تقف لوحة الدوائر المطبوعة المرنة الصلبة القابلة للانحناء 2 كدليل على تطور الأجهزة المدمجة والمتينة. تستفيد الهواتف الذكية والأجهزة القابلة للارتداء والتكنولوجيا القابلة للطي جميعها من المظهر النحيف للوحة الدوائر المطبوعة المرنة الصلبة وقدرتها على الانحناء دون المساس بسلامة الدائرة. يتيح التكامل السلس لقدرات الانحناء في الهيكل الصلب للمصممين دفع حدود الابتكار، وإنشاء أجهزة متطورة ومرنة في نفس الوقت.
علاوة على ذلك، تلعب لوحة الدوائر المطبوعة المرنة الصلبة القابلة للطي 3 دورًا محوريًا في الأجهزة الطبية، حيث يتم تشكيل الإلكترونيات المصممة خصيصًا حول جسم الإنسان. تستفيد الغرسات الطبية ومعدات التشخيص والأدوات الطبية المحمولة من لوحة الدوائر المطبوعة المرنة الصلبة لقدرتها على الطي والتكيف مع التصميمات المريحة، مما يضمن راحة المريض وموثوقية الجهاز. يسمح الجمع بين تقنيات تثقيب التشكيل مثل التوجيه وقطع V والشطف بالتشكيل الدقيق للوحة الدوائر المطبوعة، مما يلبي المتطلبات الصارمة للتكنولوجيا الطبية.
تستخدم التطبيقات الصناعية، مثل الآلات المعقدة والروبوتات، لوحة الدوائر المطبوعة المرنة الصلبة أيضًا بفعالية كبيرة. تعتبر القدرة على إنشاء دوائر يمكن طيها والانحناء أمرًا بالغ الأهمية في المساحات الضيقة والبيئات الديناميكية حيث تكون الحركة مستمرة. تضمن متانة لوحة الدوائر المطبوعة المرنة الصلبة قدرتها على تحمل الضغوط الميكانيكية للبيئة الصناعية، وبالتالي ضمان التشغيل دون انقطاع وتقليل وقت التوقف عن العمل.
في الختام، تقف لوحة الدوائر المطبوعة المرنة الصلبة كحل متعدد الاستخدامات وموثوق به لمجموعة واسعة من التطبيقات والسيناريوهات. مزيجها المثالي من الصلابة والمرونة، جنبًا إلى جنب مع الدقة العالية والتشطيب السطحي عالي الجودة، يجعلها مكونًا لا يقدر بثمن في المشهد التقدمي لتطوير المنتجات الإلكترونية.
تقدم خدمات تخصيص لوحات الدوائر المطبوعة المرنة الصلبة (Flexible Rigid Printed Circuit Board) لدينا مجموعة من الخيارات لتلبية احتياجات مشروعك الإلكتروني المحدد. باستخدام تقنيات تثقيب التشكيل الدقيقة مثل التوجيه وقطع V والشطف، نضمن أن لوحتك تتناسب تمامًا مع مساحتها المخصصة.
نحن نستوعب مكونات مختلفة بما في ذلك SMD و BGA و DIP والمزيد، مما يسمح بمجموعة متنوعة من تعقيدات الدوائر والوظائف. تشمل خدمات المعالجة لدينا ENIG و OSP وذهب الغمر و القصدير و الفضة، مما يوفر خيارًا من التشطيبات لحماية لوحتك وتعزيز قابليتها للحام.
يمكن للوحة الدوائر المطبوعة المرنة الصلبة التي ننتجها تحقيق الحد الأدنى من المسار/المسافة البالغ 0.1 مم، مما يضمن وضع المكونات عالية الكثافة للتصميمات المتطورة. نقدم مجموعة مختارة من المواد عالية الجودة مثل FR4 والبولي إيميد و PET لتكييف لوحة الدوائر المطبوعة مع متطلبات تطبيقك.
من خلال التزامنا بالدقة والجودة، تم تصميم لوحة الدوائر المطبوعة المرنة الصلبة الخاصة بك للموثوقية والأداء. دعنا نساعدك في إحياء تصميماتك الإلكترونية من خلال خدمات تخصيص المنتجات الخبيرة لدينا.
تأتي منتجات لوحات الدوائر المطبوعة المرنة الصلبة (Rigid Flex PCB) الخاصة بنا مع دعم فني شامل وخدمات لضمان رضاك الكامل والأداء الأمثل للوحات الدوائر المطبوعة الخاصة بك طوال دورة حياتها. فريق الدعم الفني المخصص لدينا متاح للمساعدة في أي استفسارات أو مشكلات قد تكون لديك فيما يتعلق بتصميم أو تكامل أو وظائف لوحات الدوائر المطبوعة المرنة الصلبة الخاصة بنا. نقدم مجموعة من الخدمات لدعمك، بما في ذلك:
استشارات التصميم: خبراؤنا على استعداد لتقديم التوجيه بشأن أفضل ممارسات التصميم للوحات الدوائر المطبوعة المرنة الصلبة، مما يساعدك على زيادة الأداء والموثوقية مع تقليل التكاليف.
مساعدة اختيار المواد: يمكننا مساعدتك في اختيار المواد الأكثر ملاءمة لتطبيقك المحدد، مع مراعاة عوامل مثل المرونة والمتانة والخصائص الحرارية.
خدمات النماذج الأولية: لضمان تلبية تصميمك لجميع المتطلبات قبل الانتقال إلى الإنتاج الضخم، نقدم خدمات النماذج الأولية التي تسمح لك باختبار وتحسين تصميم لوحة الدوائر المطبوعة المرنة الصلبة الخاصة بك.
دعم عملية التصنيع: يمكن لفريقنا المساعدة في أي أسئلة لديك حول عملية التصنيع، من التجميع إلى الفحص النهائي، مما يضمن تصنيع لوحات الدوائر المطبوعة الخاصة بك وفقًا لأعلى المعايير.
إرشادات التجميع: نقدم إرشادات مفصلة لتجميع لوحات الدوائر المطبوعة المرنة الصلبة لمساعدة فريقك في التعامل السليم مع منتجاتنا ودمجها في تطبيقك النهائي.
ضمان الجودة: تخضع لوحات الدوائر المطبوعة المرنة الصلبة الخاصة بنا لاختبارات صارمة لضمان تلبيتها لجميع معايير الصناعة ومتطلباتك المحددة. نحن ندعم جودة منتجاتنا ونحن هنا لحل أي مشكلات متعلقة بالجودة.
الوثائق الفنية: يتم توفير وثائق فنية شاملة مع كل منتج لتسهيل التكامل السهل وتوفير مرجع لأي احتياجات استكشاف الأخطاء وإصلاحها.
الدعم بعد البيع: بعد الشراء، يظل فريق الدعم لدينا تحت تصرفك للمساعدة في أي أسئلة أو مخاوف إضافية قد تكون لديك بشأن لوحة الدوائر المطبوعة المرنة الصلبة الخاصة بك.
هدفنا هو تزويدك ليس فقط بمنتج، ولكن بحل كامل يتضمن الدعم والخدمات التي تحتاجها لتحقيق النجاح في تطبيقات لوحات الدوائر المطبوعة المرنة الصلبة الخاصة بك.
