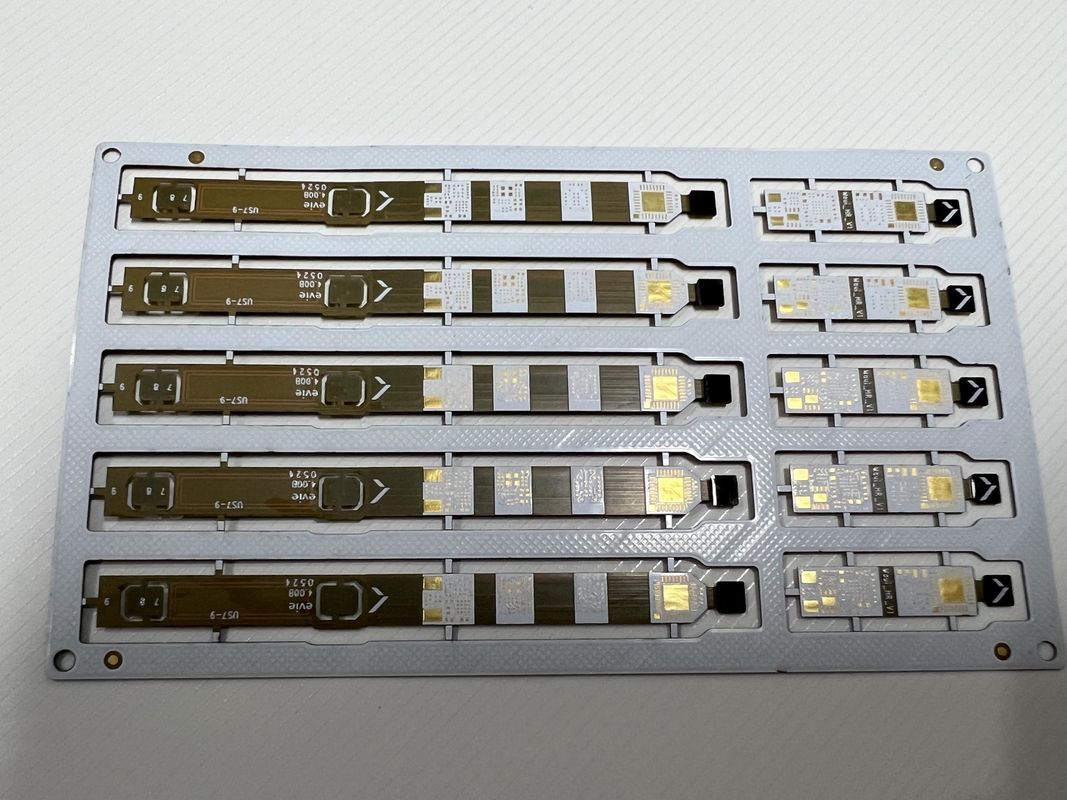

تجميع PCB المرن مع مرونة سطح ENIG FR4/Polyimide/PET قناع لحام أبيض FPC
الـ Rigid Flex PCB، وهي علاقة بين التصميم القوي والتطبيق المرن، هو حل متطور في مجال الدوائر الإلكترونية.هذا المنتج هو لوحة الدوائر المطبوعة قابلة للثني التي تقدم دمج قوة الأقراص الصلبة التقليدية مع تنوع تكنولوجيا الدوائر المرنةالنتيجة هي لوحة يمكنها تحمل صعوبات التطبيقات الثابتة مع توفير القدرة على التكيف اللازمة للتطبيقات التي تتطلب الانحناء والحركة.هذه اللوحة المطبوعة المرنة الصلبة مصممة لتلبية أعلى معايير الجودة والمتانة، مما يجعلها خيار مثالي لمجموعة واسعة من الأجهزة الإلكترونية.
يتم تصنيع لوحاتنا المرنة الصلبة مع صفات عالية الكثافة المحلية ، مما يضمن أن أبعاد اللوحة تظل مستقرة ومتساوية حتى في ظل ظروف الحرارة والضغط القاسية.هذا العلاج يضمن أن PCB لن تنكمش أو تتوسع، وبالتالي الحفاظ على دقة تخطيطها وسلامة دوائرها.يتم استخدام تقنية الحفر الخلفية لتحسين أداء اللوحة عن طريق تقليل ضوضاء الإشارة وتحسين سلامة الإشارةهذه العملية تزيل أي مادة متبقية في الثقوب المعلبة ، والتي يمكن أن تسبب انعكاسات وتؤثر على إشارات السرعة العالية.
واحدة من الميزات الحاسمة لهذا المنتج هي تقنية الخط الدقيق، مع الحد الأدنى للآثار / المساحة من 0.1 ملم. هذا المستوى من الدقة يسمح بزيادة كثافة الدوائر،وهو أمر ضروري للأجهزة الحديثة التي تتطلب المزيد من الوظائف في عوامل شكل أصغرتعريف الخط عالي الدقة يزيد من كفاءة الـ PCB ، مما يسمح بتعبئة المزيد من المكونات في مساحة محدودة دون خطر تداخل الإشارة أو الكلام المتقاطع.
تم تصميم هذا النوع من المنتجات على أنه لوحة دائرة صلبة مرنة ذات أربع طبقات ، وتندرج في فئة تجميع PCB ،تقديم نهج متعدد الطبقات يوفر مستوى أعلى من التعقيد والوظائفمع أربع طبقات متميزة، يمكن للأجهزة الإلكترونية الاستفادة من زيادة كثافة الدوائر والقدرة على دمج ميزات أكثر تطورا في تصاميمها.يتم ربط الطبقات ببعضها البعض باستخدام لاصقات متخصصة تحافظ على مرونة اللوحة مع ضمان بقاء الطبقات سليمة أثناء عمليات الانحناء والانحناء.
لاستيعاب متطلبات التصميم المختلفة ، يتضمن PCB Rigid Flex لدينا العديد من خيارات ثقب التشكيل مثل التوجيه و V-CUT و beveling.هذه التقنيات تسمح لمخططات اللوحة الدقيقة والفصل السهل من العديد من PCBs من لوحة. يخلق التوجيه أشكالًا ومواصفات معقدة ، مما يوفر أقصى قدر من مرونة التصميم. يسمح تسجيل V-CUT بفصل خط مستقيم ، وهو مثالي لإنشاء صفوف من PCBs ،في حين أن التشذيب يوفر حافة زاوية إلى اللوحة، وهو أمر ضروري لبعض عمليات إدخال المرفقات.
الـ Rigid Flex PCB هو اختصار لتكنولوجيا لوحات الدوائر الحديثة، حيث يدمج المرونة الفيزيائية لللوحات الصلبة مع قابلية التكيف للدوائر المرنة.تكنولوجيا الحفر الخلفي، والقدرات الدقيقة على تتبع الفضاء تجعلها خيارًا رائعًا للتطبيقات الإلكترونية المتطلبة.مع المرونة لتحمل البيئات الديناميكية والدقة لدعم التصاميم الإلكترونية المعقدة، هذا المنتج هو دليل على تطور PCBs ودورهم الحاسم في التقدم في الأجهزة الإلكترونية.
| الصفة | المواصفات |
|---|---|
| المرونة | 1-8 مرات |
| المواد | FR4، Polyimide، PET |
| التشطيب السطحي | HASL LF |
| طبقة PCB | 1-28 طبقة |
| أقصى طبقة | 52 لتر |
| انحراف موقع الثقب | ±0.05 ملم |
| الحد الأدنى للآثار/المساحة | 0.1ملم |
| تحديد الملفات | التوجيه، V-CUT، Beveling |
| المكونات | SMD، BGA، DIP، الخ |
| نصف قطر الانحناء | 0.5-10ملم |
إن الـ Rigid Flex PCB، وهي بنية هجينة من كل من لوحات الدوائر المطبوعة الصلبة والمرنة، هي ابتكار وسّع آفاق تصميم المنتجات الإلكترونية.هذه لوحة الدوائر الصلبة القاسية القابلة للطي، والذي يتضمن خيارات المعالجة مثل ENIG، OSP، الغمر الذهب، القطن، والفضة، ويقدم مرونة وموثوقية ملحوظة،مما يجعلها الخيار المثالي لمجموعة واسعة من التطبيقات والسيناريوهاتمع ما لا يزيد عن 52 طبقة والقدرة على 1-28 طبقة من PCB، وانحراف دقيق في موقع الثقب من ± 0.05mm،لوحة الدوائر المطبوعة المرنة الصلبة مصممة لتلبية أعلى معايير الصناعة.
أحد التطبيقات المميزة لـ Rigid Flex PCB هو في مجال تكنولوجيا الطيران والفضاء.هذه اللوحات تستخدم في المركبات الفضائية والقمر الصناعي بسبب قدرتها على تحمل الظروف البيئية القاسية مع الحفاظ على أداء كهربائي استثنائييؤمن التشطيب السطحي لـ HASL LF (تسوية اللحام الهوائي الساخن الخالي من الرصاص) المتانة والمقاومة العالية للاكسدة ، وهو أمر بالغ الأهمية في التطبيقات الفضائية.
في الصناعة الطبية ، يتم استخدام لوحة الدوائر الصلبة القاسية على نطاق واسع في الأجهزة الطبية المتقدمة مثل الشاشات المحمولة ومعدات التصوير.الجزء المرن يسمح بتصميم مضغوط وقابل للطي، وهو أمر حاسم للأجهزة التي تتطلب بصمة صغيرة وخفيفة الوزن. يمكن تصميم أقراص PCB Rigid Flex لتدمج خطوط رقيقة للغاية وترابطات عالية الكثافة ،والتي غالبا ما تكون مطلوبة في الإلكترونيات الطبية المتطورة.
كما يستفيد سوق الإلكترونيات الاستهلاكية بشكل كبير من استخدام ألواح الدوائر المطبوعة المرنة الصلبة.وغيرها من الأجهزة حيث المساحة هي في بريموم والمتانة ضروريةالقدرة على الطي والانحناء تسمح لبنية تصميم مبتكرة، وتعظيم استغلال المساحة وتعزيز الأداء العام للمنتج.
تعتمد الأنظمة العسكرية والدفاعية على صلابة وموثوقية PCBs Rigid Flex للتطبيقات المهمة.سلامة الألواح الهيكلية تجعلها مناسبة للمعدات الخاضعة لمستويات عالية من الصدمات والاهتزازاتعلاوة على ذلك، فإن خيارات المعالجة المتنوعة المتاحة تسمح بتخصيصها بناءً على متطلبات بيئية وتشغيلية محددة.
تطبيقات السيارات هي مجال آخر حيث تكنولوجيا PCB Rigid Flex تلمع في المركبات الحديثة التي تعتمد بشكل متزايد على الأنظمة الإلكترونية للسلامة والأداء والراحةتوفر PCBs Rigid Flex المرونة والقدرة على التكيف اللازمةمن أنظمة في لوحة التحكم إلى أجهزة الاستشعار والتحكم، هذه اللوحات تضمن التكامل السلس والأداء الدائم.
في الختام ، الـ Rigid Flex PCB هو منتج متعدد الاستخدامات يلبي متطلبات صناعات التكنولوجيا العالية المختلفةمع مجموعة من معالجات السطح والقدرة على الحفاظ على التسامحات الضيقة، تجعلها لا غنى عنها للتطبيقات التي تكون فيها الموثوقية والدقة والابتكار أساسية.
يقدم منتجنا لـ Rigid Flex PCB خدمات تخصيص منتجات واسعة لتلبية متطلبات التصميم والأداء الخاصة بك.تجربة المزيج الأمثل من الصلابة والمرونة معPCB مرنة قابلة للثني، والتي هي مثالية للتطبيقات التي تتطلب حلًا دائمًا ومرنًا.لوحة الأسلاك المطبوعة المرنة الصلبةتم تصميمها بدقة مع انحراف في موقع الثقب من ± 0.05mm، وضمان محاذاة دقيقة لجميع المكونات.
مع القدرة على إنتاجعدد الطبقاتمع وجود عدد متراوح من معيار 4 طبقات إلى 28 طبقة، يمكن تخصيص خدماتنا لتلبية تعقيد التصميم الخاص بك.طبقة PCBخيارات التخصيص تمتد من 1 إلى 28 طبقة، مما يسمح لـ PCB Rigid Flex متعدد الوظائف ومتعدد الاستخدامات.
الـالمرونةيمكن تعديل العديد من أقراص PCB الخاصة بنا وفقًا لاحتياجاتك ، مما يوفر مرونة 1-8 مرات لتحمل التطبيقات الديناميكية المتكررة.نصف قطر الانحناءيمكن تعديلها من 0.5 ملم ضيقة حتى 10 ملم سخية ، تلبية متطلبات طي مختلفة والانحناء دون المساس بكمال الدوائر.اختر خدماتنا للحصول على خدمة موثوقةلوحة دائرة صلبة قابلة للطيالتي تلبي متطلبات طلباتك
يأتي منتجنا من الـ Rigid Flex PCB مع دعم فني شامل وخدمات مصممة لضمان أفضل أداء وموثوقية لتطبيقاتك.فريقنا من المهندسين ذوي الخبرة متاح لتقديم المشورة الخبراء على تحسين التصميم، واختيار المواد، وعمليات التصنيع لضمان أن الـ Rigid Flex PCB تلبي متطلباتك الخاصة.
نحن نقدم مجموعة من الخدمات لدعم تطوير المنتج الخاص بك، من المفهوم الأولي إلى الإنتاج النهائي.وتطوير النماذجهدفنا هو مساعدتك على تقليل وقت التسويق وتحقيق حلول تصنيع فعالة من حيث التكلفة.
لأي مشاكل تقنية قد تنشأ، فريق الدعم لدينا استجابة على استعداد لتوفير المساعدة في حل المشاكل، التحليل،وتوصيات للعمل التصحيحي لحل المشاكل بسرعة وكفاءةنحن نفخر بالتزامنا بالرضا عن العملاء ونسعى لتقديم أعلى مستوى من الخدمة والدعم.
لدعم دورة حياة المنتج الخاص بك، ونحن نقدم أيضا مراقبة مراجعة وخدمات إدارة دورة الحياة،التأكد من أن لوحة PCB Rigid Flex الخاصة بك يمكن أن تتكيف مع التغيرات المستقبلية في التكنولوجيا ومتطلبات السوقالتفاني في الجودة والتميز يعني أنه يمكنك الاعتماد علينا للحصول على دعم موثوق ومتسق طوال عمر منتجك.
