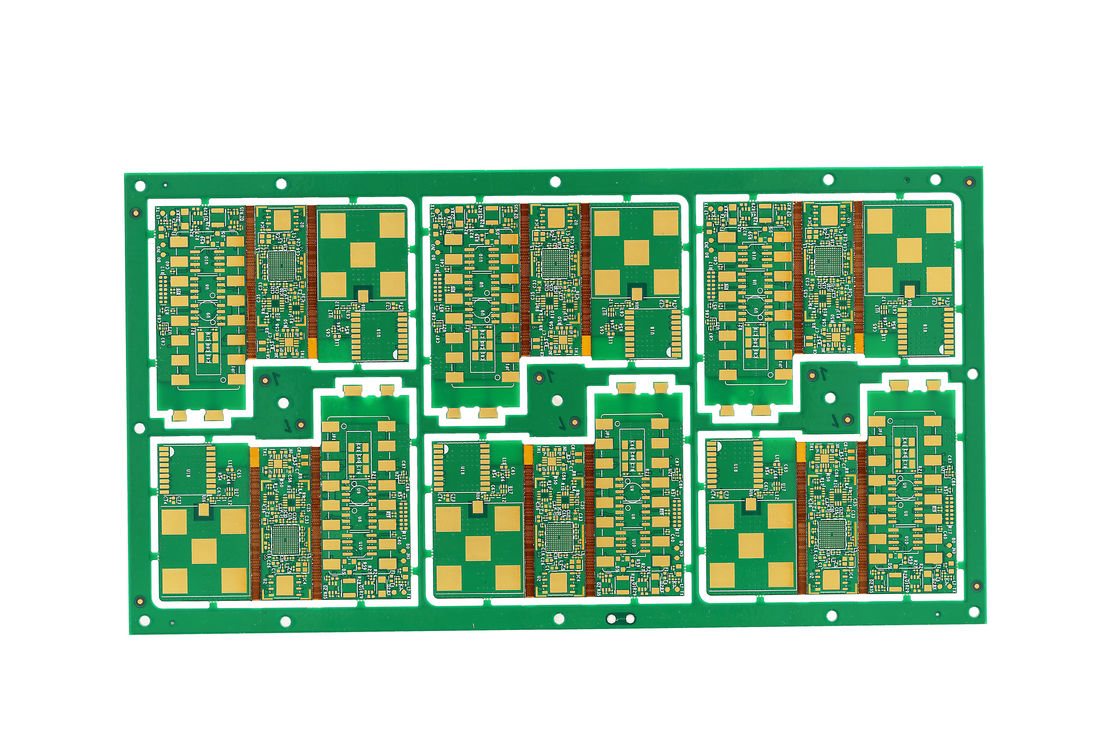

4 طبقة Pcb صلبة مرنة التجميع المعالجة Enig 1-28طبقات الاختراق 0.5-10Mm نصف قطر الانحناء
الـ Rigid Flex PCB، المعروف أيضاً باسم Flex-Rigid Printed Circuit Board، يمثل اندماجاً ملحوظاً من القوة والمرونة، مصممة لتلبية المتطلبات الصارمة للإلكترونيات الحديثة.يجمع هذا لوحة الدوائر الهجينة أفضل سمات لوحات الدوائر المطبوعة الصلبة والدوائر المرنة لتقديم مستوى لا مثيل له من التنوع والموثوقيةمع القدرة على الانحناء والتواء دون المساس بكمال الاتصالات الكهربائية،هذا لوحة الدوائر المطبوعة قابلة للثني هو الحل المثالي للتطبيقات الديناميكية حيث المساحة هي في قسط ومعقدة التكوينات ثلاثية الأبعاد ضرورية.
واحدة من أهم مواصفات أي لوحة PCB هي دقة مواقع الثقوب ، و PCB Flex Rigid لدينا يفتخر بانحراف مثير للإعجاب في موقع الثقب من ± 0.05mm.هذا المستوى من الدقة يضمن أن المكونات تناسب تماما، واللوح يعمل كما هو مقصود ، حتى في أكثر التركيبات تعقيدا.مما يجعلها مناسبة لمجموعة واسعة من التطبيقات من الأجهزة الطبية إلى أجهزة الطيران والفضاء.
يتم اختيار المواد المستخدمة في بناء PCB Rigid Flex بعناية لتوفير أفضل أداء ودائم.FR4 هي مادة مركبة تحظى باحترام واسع معروفة بمقاومتها الممتازة للنار، خصائص العزل الكهربائي ، والقوة الميكانيكية. يستخدم بوليميد للطبقات المرنة لللوح بسبب استقرارها الحراري المتميز ومقاومته الكيميائية والمرونة.بالإضافة إلىويتم استخدام PET ، المعروف عن توازن جيد بين الخصائص الميكانيكية والكهربائية لتحسين أداء اللوحة.هذه المواد تخلق لوحة دوائر مطبوعة مرنة صلبة ليست فقط قابلة للثني ولكن أيضا متينة وقادرة على العمل في بيئات صعبة.
من حيث الطبقات ، فإن PCB Rigid Flex رائع حقًا ، حيث يدعم تكوينات تصل إلى 52L (Max Layer).هذا العدد الاستثنائي من الطبقات يمكّن دمج دوائر متعددة في دائرة واحدة، حزمة صغيرة، والتي هي ضرورية لتطبيقات إلكترونية عالية الكثافة سواء كان ذلك لمعدات الاتصالات المتقدمة، أنظمة التحكم المتطورة،القدرة على استيعاب هذا العدد الكبير من الطبقات يجعل هذا الـ PCB خيارًا للصناع والمهندسين.
المعالجة السطحية هي جانب آخر يبرز فيه لوحة الدوائر المطبوعة المرنة الصلبة لدينا. يمكن للعملاء الاختيار من بين مجموعة متنوعة من التشطيبات، بما في ذلك ENIG (الذهب الغمر النيكل غير الكهربائي) ،OSP (مواد الحفاظ على الصلبة العضوية)، الذهب الغمر ، القصدير الغمر ، والفضة الغمر. يتم تطبيق كل من هذه المعالجات لضمان أفضل سطح ممكن لحام ، وطول العمر ، والحماية من الأكسدة.يقدم ENIG مسطحة السطح الممتازة ومدة صلاحية طويلة، مما يجعلها مثالية للمكونات الدقيقة. أوسب هو خيار فعال من حيث التكلفة وصديقة للبيئة التي توفر سطحا مسطحا ومناسبة لحام خال من الرصاص.و (سيلفر) جميعها تقدم فوائدها الفريدة، من التوصيل الممتاز إلى قابلية اللحام المتفوقة.
في الختام، الـ Rigid Flex PCB هو حل متطور عالي الأداء يجمع الفجوة بين الـ PCB الصلبة التقليدية والدارات المرنة.عدد الطبقات العالي، وعلاجات السطح متعددة الاستخدامات تجعلها خيارًا قويًا للعديد من التطبيقات.سواء كنت تبحث عن دفع حدود التصميم الإلكتروني أو تبحث عن لوحة دائرة موثوقة وفعالة في المساحة، هذه اللوحة المطبوعة قابلة للثني مصممة لتتجاوز توقعات المشروعات الأكثر تطلبا.
| المعلم التقني | الوصف |
|---|---|
| عدد الطبقات | 4 طبقة |
| البعد | 41.55*131ملم |
| أقصى طبقة | 52 لتر |
| صانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| انحراف موقع الثقب | ±0.05 ملم |
| تحديد الملفات | التوجيه، V-CUT، Beveling |
| المكونات | SMD، BGA، DIP، الخ |
| المواد | FR4، Polyimide، PET |
| العلاج | ENIG/OSP/الذهب الغمر/القطن/الفضة |
| نصف قطر الانحناء | 0.5-10ملم |
الـ Rigid Flex PCB، وهي بنية هجينة من لوحات الدوائر المطبوعة المرنة الصلبة، تقدم حلًا فريدًا للتحديات الإلكترونية المعقدة.هذا المنتج مصمم خصيصا لتلبية التطبيقات التي تتطلب مزيج مثالي من المرونة والصلابةيضمن استخدام مواد عالية الجودة مثل FR4 و Polyimide و PET المتانة والموثوقية على المدى الطويلفي حين أن التشطيب السطحي مع HASL LF يوفر الصلابة الممتازة وحماية البيئة.
أحد التطبيقات الأساسية لهذه اللوحة المطبوعة المرنة الصلبة هي في تكنولوجيا القابلة للارتداء.تتيح المرونة تصميمات إرغونومية يمكن أن تتوافق مع مختلف أشكال ومواصفات الأجهزة القابلة للارتداءعلاوة على ذلك،إن الملف الرقيق والطبيعة الخفيفة لللوحة تجعلها خيارًا مثاليًا للمساحات المدمجة والأجهزة التي تتطلب نهج تصميم بسيط دون المساس بالعمل.
كما تستفيد الأجهزة الطبية بشكل كبير من استخدام لوحات الدوائر المطبوعة الصلبة المرنة.القدرة على إنشاء هياكل ثلاثية الأبعاد المعقدة تجعلها مناسبة للأدوات الطبية المعقدة حيث الموثوقية والدقة هي الأهمخيارات معالجة اللوحة ، بما في ذلك ENIG ، OSP ، الغمر الذهب / القصدير / الفضة ، تضمن التوصيل الممتاز ومقاومة الأكسدة ، والتي هي سمات أساسية في البيئات الطبية.
في صناعة الطيرانلوح الدائرة المرنة الصلبة يجد غرضه في إنتاج الإلكترونيات المتطورة التي تحتاج إلى تحمل الظروف القاسية مع الحفاظ على مستوى عال من الدقةخيارات الاختبار في اللوحة، مثل التوجيه و V-CUT و Beveling، تسمح بالاندماج السلس في مختلف المكونات الجوية،توفير أداء أفضل وتقليل خطر الإجهاد الميكانيكي.
علاوة على ذلك، يستخدم قطاع الدفاع صلابة لوحة الدوائر المطبوعة المرنة الصلبة لأجهزة الاتصال وأنظمة التحكم المتقدمة.مزيج من المناطق المرنة والصلبة داخل لوحة دائرة واحدة يوفر المرونة اللازمة والقدرة على التكيف المطلوبة في الميدان، حيث من المتوقع أن تتحمل المعدات ظروف صعبة دون فشل.
كما يدمج مصنعو الأجهزة الإلكترونية الاستهلاكية هذه اللوحات في أجهزة مثل الهواتف الذكية والكاميرات وغيرها من الأجهزة المحمولة.الطبيعة المدمجة والمتعددة الاستخدامات لـ Rigid Flex PCB تسمح بإمكانيات تصميم مبتكرة، مما يتيح ملفات تعريف أكثر رفاهية ووظائف أكثر تعقيدًا في عوامل شكل أصغر.
باختصار ، فإن منتج Rigid Flex PCB مع سماته الكبيرة هو مكون أساسي للتطبيقات التي تتطلب موثوقية عالية ودقة ومرونة التصميم ،مما يجعلها أصل قيم في العديد من الصناعات عالية التقنية.
منتجاتنا من الـ (Rigid Flex PCB) تقدم خدمات تخصيص منتجات شاملة لتلبية احتياجاتك الخاصةخدمات تجميع PCB لدينا توفر تنوعا حتى لأكثر التصاميم تعقيداسواء كنت بحاجة إلى لوحة 4 طبقات أو أكثر، يمكننا استيعاب متطلباتك.
تكنولوجيا لوحة الدوائر المطبوعة قابلة للثني تضمن أن يكون لديك المرونة حيث تحتاج إليها، مع الحفاظ على استقرار لوحة الأسلاك المطبوعة الصلبة.مع الحد الأدنى للآثار والمساحة من 0.1mm، ونحن نضمن الكثافة العالية للاتصال لجهازك
الأبعاد القياسية لـ Flex Rigid PCB هي 41.55*131mm، والتي توفر مساحة كبيرة لمجموعة متنوعة من المكونات وتصاميم الدوائر المعقدة بينما لا تزال قادرة على تناسب جهازك المدمج.الأحجام المخصصة متوفرة أيضًا عند الطلب لتلبية قيود التصميم الخاصة بك.
اختر خدماتنا للوحات الورقية المرنة الصلبة للحصول على حل للوحات الورقية المطبوعة الصلبة المرنة التي تجمع بين الموثوقية والقدرات الديناميكية للدائرة المرنة.اتصل بنا اليوم للبدء في مشروع PCB المخصص الخاص بك.
لوحات الأقراص الصلبة المرنة هي لوحات الدوائر المتقدمة التي تجمع بين أفضل اللوحات الصلبة والدوائر المرنة.لدينا الدعم الفني للمنتج والخدمات لبرامج التشغيل الورقية المرنة صلبة توفر المساعدة الشاملة لضمان أعلى جودة والأداء من احتياجات الدوائر الخاصة بكنحن نقدم استشارات إرشادات التصميم لمساعدتك على تحسين تخطيطك للكفاءة والموثوقية في التصنيع.فريق الهندسة لدينا متاح لدعمك مع أي أسئلة تتعلق باختيار المواد، خيارات التراص، ومتطلبات الأداء الكهربائي.
كما نقدم وثائق مفصلة لتعليمات التجميع والتعامل، مما يضمن أن فريقك يمكنه إدارة وتجميع أقراص PCB Rigid Flex بشكل مناسب دون المساس بسلامتها.خدمات الاختبار لدينا تشمل الاختبار الكهربائي لضمان أن كل PCB تلبي معايير الجودة الصارمة قبل شحنهانستخدم تقنيات التفتيش المتقدمة، بما في ذلك التفتيش البصري الآلي (AOI) ، وتفتيش الأشعة السينية، واختبارات المسبار الطائر، للكشف عن أي مشاكل محتملة في وقت مبكر من عملية الإنتاج.
لأي مشاكل أو مشاكل تقنية قد تنشأ، فريق الدعم الخاص بنا مستعد لتوفير حلول سريعة. نحن نقدم التوجيه من خلال التحديات المحتملة مثل التكسير المرن،التشطيبأو مشاكل سلامة الموصلين هدفنا هو مساعدتك في تخفيف هذه المشاكل و تمديد عمر أقراص PCB المرنة الصلبة.
في حالة تحديثات المنتجات أو مراجعاتها، نضمن دعم انتقال سلس، مما يساعدك على التكيف مع الإصدارات الجديدة مع الحد الأدنى من التعطيل.التزامنا بالرضا عن العملاء يعني أننا نسعى باستمرار لتزويدك بالموارد والخبرات التي تحتاجها للنجاح مع تقنية PCB Rigid Flex.
