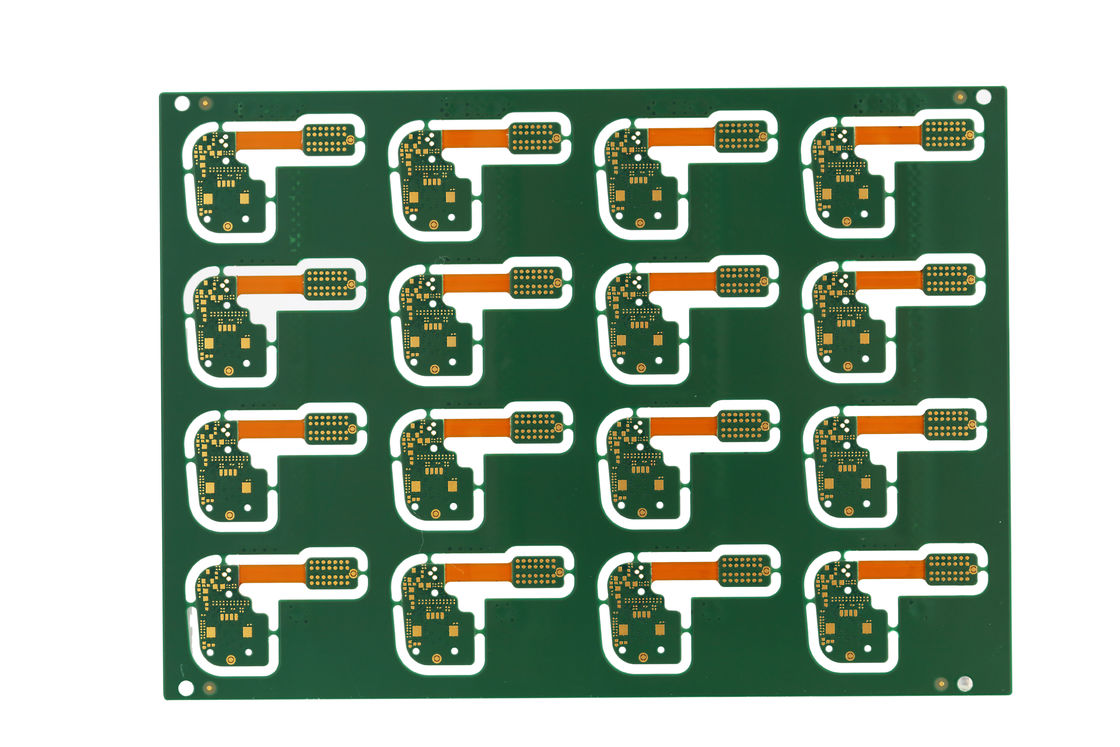

لوحة الدوائر المطبوعة المرنة الصلبة المتقدمة FR4 بولي إيميد PET
لوحة الدوائر المطبوعة المرنة الصلبة هي حل لوحة دوائر مطبوعة مرنة قابلة للانحناء مصممة للتطبيقات التي تتطلب تصميمًا قويًا ومرنًا ليناسب المساحات الضيقة وغير التقليدية. تجمع لوحة الأسلاك المطبوعة المرنة الصلبة المبتكرة هذه بين أفضل سمات الدوائر الصلبة والمرنة، مما يوفر منصة متعددة الاستخدامات وموثوقة لمجموعة واسعة من التطبيقات الإلكترونية. يتعمق ملخص المنتج هذا في الجوانب المختلفة للوحة الدوائر المطبوعة المرنة الصلبة، بما في ذلك خيارات المعالجة، وسعة الطبقات، والأبعاد، وتقنيات التثقيب التشكيل، والدقة في تحديد موضع الثقوب.
إحدى الميزات البارزة للوحة الدوائر المطبوعة المرنة الصلبة هي مجموعة متنوعة من خيارات المعالجة السطحية المتاحة. اعتمادًا على متطلبات التطبيق، يمكن للعملاء الاختيار من بين ENIG (النيكل الكهربائي الغمر الذهبي)، OSP (مواد الحفظ العضوية لحام)، الغمر الذهبي، الغمر القصدير، أو الغمر الفضي. تقدم كل معالجة فوائدها الخاصة، مثل تحسين قابلية اللحام، ومقاومة التآكل، وقابلية ربط الأسلاك. يعتبر ENIG شائعًا بشكل خاص لعمر تخزينه الطويل واستوائه السطحي الممتاز، مما يجعله خيارًا رائعًا للمكونات ذات المسافات الضيقة.
عندما يتعلق الأمر بسعة الطبقات، فإن لوحة الدوائر المطبوعة المرنة الصلبة هذه لا مثيل لها بقدرتها على استيعاب ما يصل إلى 52 طبقة (الحد الأقصى للطبقات: 52 لترًا). يتيح هذا العدد الكبير من الطبقات توصيلات عالية الكثافة وتصميمات دوائر معقدة مثالية للأنظمة الإلكترونية المتقدمة. سواء كان ذلك للفضاء الجوي أو الطبي أو الدفاع أو الإلكترونيات الاستهلاكية، فإن العدد الكبير من الطبقات يوفر مرونة التصميم لتلبية المتطلبات الأكثر تطلبًا.
تعد أبعاد لوحة الدوائر المطبوعة المرنة الصلبة جانبًا حاسمًا آخر، حيث يبلغ حجمها 41.55 * 131 مم. يسهل هذا البعد تكامل لوحة الدوائر المطبوعة في مجموعة واسعة من الأجهزة دون المساس بالأداء أو الموثوقية. يضمن الحجم المدمج المقترن بالطبيعة المرنة للوحة إمكانية ثنيها ولفها لتناسب المناطق غير المنتظمة الشكل، كل ذلك مع الحفاظ على مستوى عالٍ من المتانة.
يعد التثقيب التشكيل عملية أساسية في تصنيع لوحات الدوائر المطبوعة، وتستخدم لوحة الدوائر المطبوعة المرنة الصلبة طرقًا مختلفة مثل التوجيه، و V-CUT، والشطف. تُستخدم هذه التقنيات لتشكيل لوحة الدوائر المطبوعة لتلبية متطلبات التصميم المحددة، مما يضمن ملاءمة مثالية داخل الجهاز. يُستخدم التوجيه لإنشاء محيطات معقدة وأشكال غير منتظمة، بينما يعتبر V-CUT مثاليًا لإنشاء خطوط مستقيمة وفصل سهل للوحة. من ناحية أخرى، يقوم الشطف بإعداد حواف اللوحة للإدخال في الموصلات، وهو أمر بالغ الأهمية لمنع التلف أثناء التجميع.
الدقة أمر بالغ الأهمية في تصميم لوحات الدوائر المطبوعة، وتتميز لوحة الدوائر المطبوعة المرنة الصلبة بانحراف موضع الثقب يبلغ ± 0.05 مم. يضمن هذا المستوى من الدقة وضع جميع الثقوب المحفورة بشكل صحيح، مما يؤدي إلى اتصالات متسقة وموثوقة بين الطبقات المختلفة للوحة. يعد تحديد موضع الثقب الدقيق أمرًا بالغ الأهمية للإشارات عالية السرعة والمكونات ذات المسافات الضيقة، حيث يقلل من أي مشكلات محاذاة محتملة أثناء وضع المكونات واللحام.
باختصار، تعد لوحة الدوائر المطبوعة المرنة الصلبة حلاً من الدرجة الأولى يجسد المرونة والمتانة والدقة. بفضل خيارات المعالجة الواسعة، وسعة الطبقات العالية، والأبعاد المدمجة، وتقنيات التثقيب التشكيل المتطورة، وتحديد موضع الثقوب الدقيق، تقف لوحة الدوائر المطبوعة المرنة الصلبة هذه كخيار مثالي للمصممين والمهندسين الذين يبحثون عن لوحة أسلاك مطبوعة عالية الجودة وقابلة للانحناء. تم تصميمها لتلبية المتطلبات الصارمة للبيئات الإلكترونية المعقدة اليوم، مما يعد بالأداء والموثوقية حيثما كان ذلك مهمًا.
| المعلمة | المواصفات |
|---|---|
| المرونة | 1-8 مرات |
| الحد الأدنى للمسار/المسافة | 0.1 مم |
| سانفورد | كثافة عالية محلية، حفر خلفي |
| البعد | 41.55 * 131 مم |
| المعالجة | ENIG/OSP/الغمر الذهبي/القصدير/الفضي |
| انحراف موضع الثقب | ± 0.05 مم |
| المادة | FR4، بولي إيميد، PET |
| المكونات | SMD، BGA، DIP، إلخ. |
| نوع المنتج | تجميع لوحة الدوائر المطبوعة |
| التثقيب التشكيل | التوجيه، V-CUT، الشطف |
توفر لوحة الدوائر المطبوعة المرنة الصلبة، وهي هجين يجمع بين أفضل تقنيات الدوائر الصلبة والمرنة، مجموعة واسعة من مناسبات وسيناريوهات التطبيق نظرًا لسماتها الفريدة. بأبعاد 41.55 * 131 مم، تم تصميم لوحة الأسلاك المطبوعة المرنة الصلبة هذه لتناسب بسلاسة التطبيقات المدمجة والمتطلبة ميكانيكيًا حيث يكون تحسين المساحة أمرًا بالغ الأهمية.
إحدى السمات البارزة لهذه اللوحة الدوائر المطبوعة المرنة الصلبة هي قدرتها على التثقيب التشكيل، والذي يشمل التوجيه، و V-CUT، والشطف. تسمح عمليات التصنيع هذه بالتصميمات والأشكال المعقدة، مما يجعل اللوحة مثالية للمنتجات الإلكترونية المتطورة حيث تكون الملاءمة والاتصالات الدقيقة أمرًا بالغ الأهمية. يتيح التثقيب التشكيل أيضًا إنشاء علامات فصل وقطع محيطية معقدة، مما يضمن إمكانية دمج المنتج في مختلف الأغلفة والحاويات بسهولة.
مع عدد طبقات لوحة الدوائر المطبوعة يتراوح من 1 إلى 28 طبقة، والقدرة على الوصول إلى 52 لترًا كحد أقصى للطبقات، يمكن للوحة الدوائر المطبوعة القابلة للانحناء هذه خدمة مجموعة واسعة من التعقيدات الإلكترونية من الأجهزة البسيطة ذات الطبقة الواحدة إلى الأنظمة المعقدة متعددة الطبقات. تتيح هذه المرونة في التصميم استخدام اللوحة في قطاعات متنوعة، بما في ذلك الأجهزة الطبية، والفضاء الجوي، والدفاع، والإلكترونيات الاستهلاكية حيث تكون الموثوقية والأداء غير قابلين للتفاوض.
علاوة على ذلك، فإن الحد الأدنى للمسار/المسافة البالغ 0.1 مم هو سمة تؤكد ملاءمة اللوحة للتطبيقات عالية الكثافة. مع استمرار تقلص حجم المكونات الإلكترونية، يزداد الطلب على اللوحات التي يمكنها استيعاب المزيد من الدوائر في مساحة محدودة. تلبي لوحة الأسلاك المطبوعة المرنة الصلبة هذه هذا الطلب، مما يسمح بمتطلبات الخطوط والمسافات الدقيقة، وهو أمر ضروري للأجهزة المصغرة الحديثة.
التطبيقات التي تتطلب الانحناء أو الثني المتكرر هي المكان الذي تتألق فيه لوحة الدوائر المطبوعة القابلة للانحناء حقًا. تعني قدرة الثني الديناميكي لهذا المنتج أنه يمكن استخدامه في الإلكترونيات القابلة للطي أو القابلة للارتداء حيث قد تحتاج اللوحة إلى التكيف مع المنحنيات أو التحرك مع المستخدم. هذه الدرجة العالية من المرونة دون المساس بسلامة الدائرة تجعلها مكونًا لا يقدر بثمن في تطوير منتجات إلكترونية متطورة ومريحة.
باختصار، تعد لوحة الدوائر المطبوعة المرنة الصلبة مع قدراتها على التثقيب التشكيل، والأبعاد المثالية، والبناء متعدد الطبقات، وسمات المسار/المسافة الدقيقة حلاً متعدد الاستخدامات لمجموعة لا حصر لها من التطبيقات الإلكترونية المتقدمة. من الأجهزة المحمولة المعبأة بإحكام إلى مكونات الفضاء الجوي الحيوية، تقف لوحة الدوائر المطبوعة المرنة الصلبة هذه كدليل على تطور تكنولوجيا لوحات الدوائر المطبوعة، وهي جاهزة لمواجهة تحديات التصميم والتصنيع الإلكتروني الحديث.
يقدم منتج لوحة الدوائر المطبوعة المرنة الصلبة لدينا خدمات تخصيص منتجات استثنائية لتلبية احتياجاتك الخاصة. مع تصميم لوحة دوائر مطبوعة مرنة صلبة، تجمع لوحة الدوائر المطبوعة لدينا بين أفضل ما في العالمين، حيث تقدم مرونة لوحة الدوائر المطبوعة الصلبة مع تعدد استخدامات لوحة الدوائر المطبوعة المرنة.
اختر من بين خيارات Sanforized عالية الدقة لدينا بما في ذلك الكثافة العالية المحلية للأنماط الدقيقة للدوائر وتقنية الحفر الخلفي لتحسين سلامة الإشارة. اختبر المرونة كما لم يحدث من قبل مع لوحة الدوائر المطبوعة المرنة الصلبة لدينا، والتي يمكنها تحمل 1-8 مرات من الانحناء دون المساس بالأداء.
تتراوح نطاقات الانحناء القابلة للتخصيص لدينا من 0.5-10 مم، مما يضمن أن لوحة الأسلاك المطبوعة المرنة الصلبة القابلة للانحناء يمكن تخصيصها لتناسب أي تجميع أو تكوين. يوفر التشطيب السطحي لـ HASL LF (مستوى لحام الهواء الساخن خالٍ من الرصاص) تشطيبًا موثوقًا وصديقًا للبيئة للوحات الدوائر الخاصة بك.
نحن نقدم أيضًا بناء 4 طبقات، مما يسمح بتصميمات دوائر أكثر تعقيدًا وكثافة مع الحفاظ على عامل شكل مدمج. ثق في لوحة الدوائر المطبوعة المرنة الصلبة لدينا لتقديم المتانة والمرونة التي تتطلبها مشاريعك.
يتم دعم منتج لوحة الدوائر المطبوعة المرنة الصلبة بحزمة دعم فني وخدمات شاملة مصممة لتزويدك بالمساعدة التي تحتاجها لدمج منتجنا في تطبيقاتك بسلاسة. تشمل خدمات الدعم لدينا الوصول إلى قاعدة معرفية مع وثائق شاملة وإرشادات تصميم والأسئلة الشائعة لمساعدتك في استكشاف الأخطاء وإصلاحها وتحسين استخدامك للوحة الدوائر المطبوعة المرنة الصلبة.
يتكون فريق الدعم الفني لدينا من خبراء في الصناعة ملتزمون بتزويدك بحلول فعالة وفي الوقت المناسب. لديهم معرفة عميقة بالمنتج وتطبيقاته، مما يضمن حصولك على المشورة الأكثر صلة وعملية. يرجى ملاحظة أنه للاستفسارات أو المشكلات المحددة التي تتطلب دعمًا شخصيًا، نشجعك على التواصل عبر قنواتنا المخصصة التي يمكن العثور عليها في صفحة الاتصال الخاصة بنا.
بالإضافة إلى الدعم الشخصي، نقدم مجموعة من الخدمات لتعزيز تجربتك مع لوحة الدوائر المطبوعة المرنة الصلبة. يشمل ذلك خدمات مراجعة التصميم، لضمان أن تصميم لوحة الدوائر المطبوعة الخاص بك يلبي جميع المواصفات اللازمة وهو مُحسَّن للتصنيع، بالإضافة إلى دعم ما بعد البيع للمساعدة في أي استفسارات أو مخاوف بعد الشراء.
نحن ملتزمون بنجاحك ونسعى جاهدين لتقديم خدمات لا تلبي احتياجاتك الفورية فحسب، بل تساعد أيضًا في الموثوقية والأداء طويل الأمد لتطبيقات لوحة الدوائر المطبوعة المرنة الصلبة الخاصة بك. يقع التزامنا برضا العملاء في صميم فلسفة الدعم والخدمة لدينا.
أرسل استفسارك مباشرة إلينا
