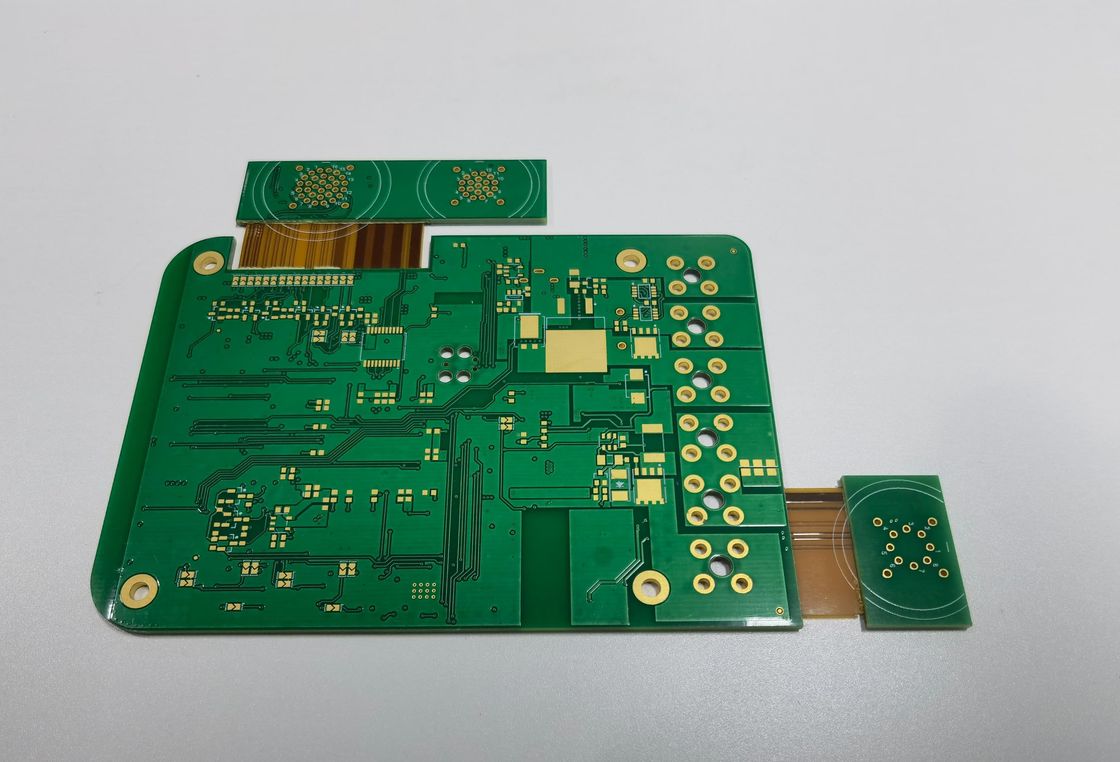

مجموعة لوحات الدوائر المرنة الصلبة القابلة للطي للمنتجات الإلكترونية

وصف المنتج:

الـ (Rigid Flex PCB) ، قمة الهندسة الحديثة في مجال الإلكترونياتيدمج بسلاسة قوة لوحات الدوائر المطبوعة الصلبة التقليدية مع تنوع تكنولوجيا الدوائر المرنةهذا الحل الهجين تم تصميمه بدقة لتلبية المعايير المتطلبة لتطبيقات عالية الدقةضمان الموثوقية والأداء في مجموعة متنوعة من المنتجات من الأجهزة الطبية المتطورة إلى المكونات الصلبة للطيران والفضاء والإلكترونيات الاستهلاكية المتطورة.

لوحات الدوائر المطبوعة المرنة الصلبة لدينا تفتخر بمدى نصف قطر الانحناء المثير للإعجاب من 0.5-10 ملم.هذه الميزة تسمح لـ PCB أن يتم ثنيها أو طيها دون المساس بسلامة الاتصالات الكهربائية، مما يوفر مرونة لا مثيل لها في التصميم والوظائف. كما أنه يسمح لللوحة لتناسب في المساحات غير التقليدية والمدمجة، وتوسيع إمكانيات الابتكار في تصميم المنتج.

تم تصميم منتجنا كـ 4 طبقات من الأقراص الصلبة المرنة، مما يوفر مساحة واسعة للدارات المعقدة مع الحفاظ على ملفه الشخصي الرقيق.كل طبقة منظمة بدقة لتحسين الأداء الكهربائي وتقليل الكلام المتقاطعمع أربع طبقات من المواد عالية الجودة،المصممين لديهم الحرية في إنشاء تخطيطات دائرة معقدة ضرورية للأجهزة الإلكترونية متعددة الوظائف والمتطورة.

عملية التجهيز المحلية عالية الكثافة دليل على التزامنا بالتميز هذه التقنية المتخصصة تعزز الاستقرار الهيكلي للمجلسيسمح لها بمقاومة الإجهاد الميكانيكي للطي والانحناءتكنولوجيا الحفر الخلفية المستخدمة تحسين مزيد من سلامة الإشارة عن طريق إزالة أي مخلفات متبقية في القنوات، والتي يمكن أن تسبب انعكاسات غير مرغوب فيها وفقدان جودة الإشارة.هذا الاهتمام بالتفاصيل في عملية التصنيع يؤكد التزامنا بتقديم PCB Rigid Flex الذي هو متين وعالي الأداء.

الدقة هي المفتاح في إنشاء لوحة الدوائر الصلبة القاسية القابلة للطي، وهذا ينعكس في الحد الأدنى لمواصفات المساحة من 0.1 ملم.مثل هذه التقنية الخط الدقيق يسمح لمزيد من آثار لكل وحدة مساحة، والمساهمة في مصغر الأجهزة الإلكترونية دون التضحية الوظيفية. كما المكونات الإلكترونية تستمر في التقلص في الحجم،تقديم حلول فعالة في مجال المساحة وقوية.

لضمان أعلى جودة وطول العمر، لدينا سجلات الأقراص المرنة الصلبة تخضع لمجموعة من عمليات معالجة السطح، بما في ذلك ENIG (الذهب الغمر النيكل بدون كهرباء) ،OSP (مواد الحفاظ على الصلبة العضوية)الذهب الغمر والقصدير الغمر والفضة الغمر. يتم اختيار كل علاج بعناية لتعزيز قابلية اللحام وحماية آثار النحاس من الأكسدة. عملية ENIG ، على وجه الخصوص ،يوفر سطحًا مسطحًا مثاليًا لمكونات رقيقة، بينما OSP بمثابة خيار فعال من حيث التكلفة لأولئك الذين يبحثون عن نهاية قصيرة الأجل.والقصدير والفضة المغمورة توفر بدائل موثوقة مع فوائدها الفريدة.

لوحاتنا المرنة الصلبة مصممة لتلبية الاحتياجات المتنوعة للصناعات التي تتطلب الأداء العالي والموثوقيةأحدث تقنيات الحفر والحفر الخلفي، ومجموعة متنوعة من معالجات السطح، هذا الـ (بيك بي آي) المرن المثني يثبت تقدم التكنولوجيا سواء كان للاستخدام في أجهزة الاتصالات المتقدمة،أو تطبيقات الطيران والفضاء والسيارات, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.

الخصائص:

• اسم المنتج: أقراص PCB المرنة الصلبة
• المواد: FR4، Polyimide، PET
• نوع المنتج: تجميع PCB
• المكونات: SMD، BGA، DIP، الخ.
• طبقة PCB: 1-28 طبقات
• انحراف موقع الثقب: ±0.05mm
• المعروف أيضا باسم: لوحة الأسلاك المطبوعة الصلبة القاسية
• المعروف أيضا باسم: لوحة الدوائر المطبوعة المرنة الصلبة
• المعروف أيضا باسم: لوحة الدوائر الصلبة قابلة للطي

المعلمات التقنية:

التطبيقات:

منتج الـ Rigid Flex PCB، وهو ابتكار ملحوظ في صناعة الإلكترونيات، يوفر مزيجًا فريدًا من الصلابة والمرونة أمر ضروري في التطبيقات الإلكترونية الحديثة.هذا لوحة الدوائر المطبوعة قابلة للثني مصممة ليتم ثني من 1 إلى 8 مرات، مما يجعلها حلاً مثالياً لمجموعة متنوعة من التطبيقات حيث يكون المساحة في قسط كبير وتتطلب هندسات معقدة.

مع معالجات السطح مثل ENIG، OSP، الغمر الذهب، القطن، والفضة، والبي سي بي مرنة صلبة يضمن مسطحة السطح الممتازة والقدرة على اللحام موثوق بها،وهو أمر حاسم في تحقيق روابط ميكانيكية قوية واتصالات كهربائية.تعزز التشطيب السطحي لـ HASL LF (حرارة الهواء المهذبة الموازنة الخالية من الرصاص) المزيد من امتثالها للبيئة وملاءمتها للعديد من الصناعات ، بما في ذلك الصناعات الطبية والفضاءوالإلكترونيات الاستهلاكية، حيث تطبيقات خالية من الرصاص إلزامية.

نوع المنتج ، وهو تجميع PCB ، يعني أن هذا PCB Rigid Flex ليس مجرد لوحة عارية ولكن حل تجميع كامل ، يدمج الأجزاء الصلبة والمرنة في واحد ،الوحدة المبسطةتسمح هذه الخصائص التصميمية المتأصلة للانتقال السلس بين المناطق الصلبة والمرنة،مما يجعلها خيار استثنائي للتطبيقات الديناميكية التي تتطلب الاستقرار والقدرة على التكيف.

واحدة من أهم الخصائص التقنية لهذه اللوحة الرصينة المرنة المطبوعة هي قدرتها على الحصول على الحد الأدنى للآثار / الفضاء من 0.1 ملم.هذا المسار الضيق والمساحة تسمح لدورات أعلى كثافة، وهي ميزة حاسمة للأجهزة الإلكترونية المتطورة التي تتطلب التقليص دون المساس بالأداء.

فرص التطبيق والسيناريوهات لهذه اللوحة قابلة للطي صلبة مطبوعة الأسلاك واسعة. في التكنولوجيا القابلة للارتداء مرونة اللوحة يسمح لها أن تتوافق مع التصاميم المناسبة،تدمج بشكل مريح مع حركات المستخدمفي التطبيقات العسكرية والفضائية، يمكن أن تتحمل قوة وموثوقية الأقسام الصلبة متطلبات البيئات القاسية،في حين أن الأقسام المرنة يمكن أن تستوعب الحاجة إلى تغليف المكونات الكثيفة والأسلاك المعقدة التي يجب أن تناسب في المساحات الضيقة.

الأجهزة الطبية، وخاصة تلك التي تتطلب الحركة أو تخضع لتحركات متكررة،الاستفادة من قدرة PCB Rigid Flex على الانحناء والانحناء دون المساس بسلامة الدوائر الإلكترونيةالكاميرات والهواتف الذكيةو أجهزة الاستشعار المتقدمة تستخدم هذه اللوحات أيضاً لقدرتها على الحفاظ على سلامة الإشارة عالية السرعة بينما يتم ثنيها أو طيها ضمن قيود التصاميم الرقيقة والمقترحة.

في الختام، فإن منتج PCB Rigid Flex هو حل متعدد الاستخدامات يلبي العديد من السيناريوهات حيث لا تصل اللوحات الصلبة التقليدية.جنبا إلى جنب مع خيارات المعالجة المتقدمة والقدرة على الفاصل بين آثار دقيقة، تجعلها عنصرًا لا غنى عنه في المشهد المتطور باستمرار لتصميم المنتجات الإلكترونية.

التخصيص:

منتجاتنا من الـ (Rigid Flex PCB) تقدم خدمات تخصيص منتجات واسعة لتلبية متطلبات التصميم الدقيقةبناءنا للوحة الدائرة الصلبة المرنة يمكن أن تستوعب التصاميم المعقدة والتطبيقات عالية الكثافةالدقة هي المفتاح في عملية التصنيع لدينا، ونحن نضمن انحراف موقع الثقب من ± 0.05mm فقط، والحفاظ على سلامة الاتصالات الخاصة بك

التشطيب السطحي أمر بالغ الأهمية للحصول على لحام موثوق وأداء طويل الأمد، وهذا هو السبب في أننا نقدم HASL LF (تحقيق مستوى لحام الهواء الساخن الخالي من الرصاص) لأقراص PCB المرنة القابلة للطي.هذا الخيار الصديق للبيئة يوفر مسطحة السطح الممتازة وهو مثالي للمكونات الحساسة.

لتشكيل لوحة PCB الخاصة بك إلى المواصفات الدقيقة، خيارات ثقب التشكيل لدينا تشمل التوجيه، V-CUT، و Beveling.هذه التقنيات تضمن الحواف النظيفة والأبعاد الدقيقة لسهولة تجميع وتثبيت لوحة الدوائر المطبوعة المرنة الصلبة.

لتطبيقات عالية الأداء حيث المساحة هي في قسط، يمكن تخصيص لدينا PCB صلبة مرنة مع الحد الأدنى من آثار / مساحة من 0.1mm،السماح بمزيد من الدوائر لكل وحدة مساحة ودعم اتجاه التقليص في الإلكترونيات.

الدعم والخدمات:

يجمع بين أفضل اللوحات الصلبة والدوائر المرنة المتكاملة معاً في دائرة واحدة.وتشمل الدعم والخدمات التقنية للمنتج المساعدة في التصميم والتخطيط، اختيار المواد، استراتيجية التراكم، وتحسين عملية التصنيع. فريقنا يوفر إرشادات حول كيفية الاستفادة الأفضل من تقنية ريجيد فليكس لتطبيقك المحدد،ضمان الموثوقيةكما نقدم دعم استكشاف الأخطاء لأي مشاكل قد تنشأ أثناء عملية التصنيع أو أثناء الخدمة،بما في ذلك الاختبار الكهربائي، التحليل الهيكلي، وتحليل الفشل إذا لزم الأمر. تهدف خدماتنا إلى مساعدتك في تقليل وقت التسويق وتحسين الكفاءة العامة لمجموعاتك الإلكترونية.
