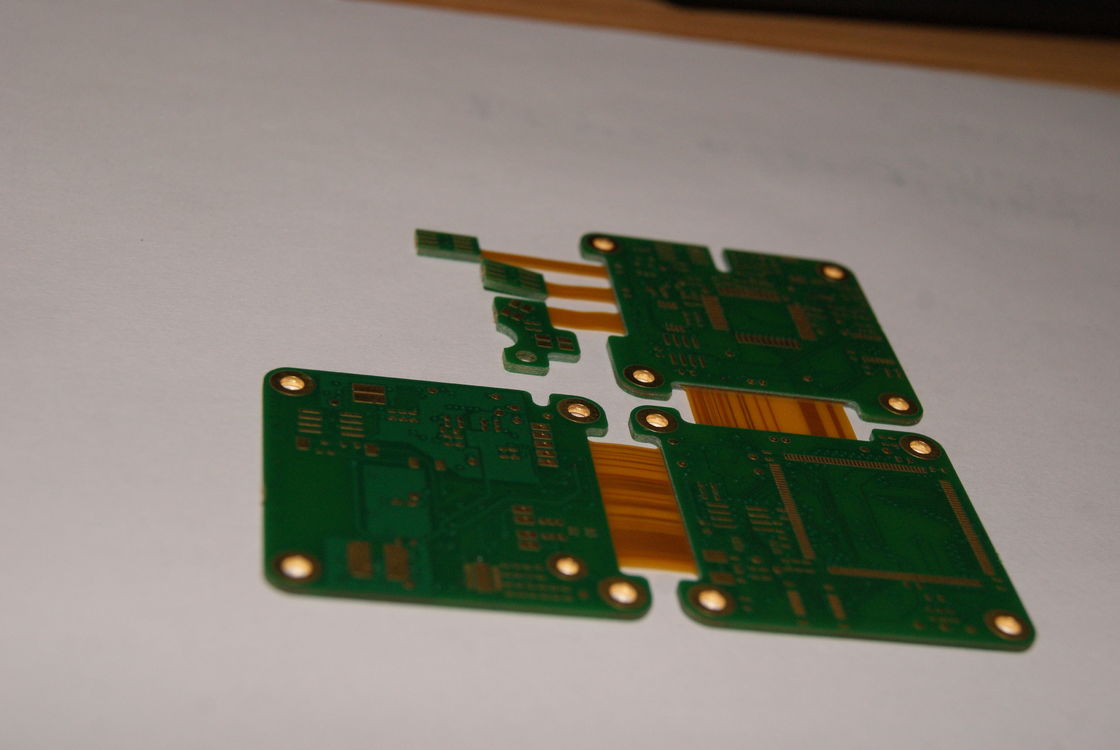

لوحة Pcb مرنة صلبة Fr4 دقيقة مع V Cut Routing Enig Treatment Radius 0.5-10Mm
الـ (Rigid Flex PCB) ، والتي تعني لوحة الأسلاك المطبوعة المرنة الصلبة، تمثل حجر الزاوية الإلكترونية المتطورةدمج مرونة لوحات الدوائر المطبوعة الصلبة مع تنوع الدوائر المرنةهذا التجميع هو حل مبتكر يلبي الطلبات المتطورة للأجهزة الإلكترونية الحديثة التي تتطلب مكونات معقدة وخفيفة الوزن وتوفير المساحة.مع مجموعة قابلة للتكوين من 1 إلى 28 طبقة، تم تصميم PCB Rigid Flex لاستيعاب مجموعة متنوعة من التطبيقات ، من الإلكترونيات الاستهلاكية المدمجة إلى الأنظمة الصناعية المتخصصة للغاية.
The construction of a Rigid Flex PCB allows it to maintain the robustness of a traditional rigid PCB in areas where additional support is necessary while utilizing the malleability of flexible circuits in portions that may need to bend or foldهذا التزامن يوفر ميزة لا مثيل لها في التجمعات الإلكترونية المعقدة، وتوفير المتانة والمرونة حيث هو أكثر حاجة.القدرة على تصميم PCB Flex Rigid مع طبقات متعددة تضيف إلى تنوعها، حيث يمكن تخصيصها بشكل معقد لتلبية متطلبات الدوائر المحددة دون المساس بالمساحة أو الموثوقية.
واحدة من السمات الحاسمة لـ Rigid Flex PCB هي دقة وضع الثقب ، حيث يفتخر بانحراف يبلغ فقط ± 0.05mm.هذا المستوى من الدقة أمر ضروري في إنشاء شبكات اتصال عالية الكثافة، حيث يمكن أن يؤثر الموقع الدقيق للشاشات والثقوب المكونة بشكل كبير على أداء وموثوقية المنتج النهائي.عملية التصميم والتصنيع الدقيقة تضمن أن كل لوحة سلكية مطبوعة صلبة مرنة تنتج تلبي معايير الجودة الصارمة، مما يوفر أساسا موثوقا لتجميع المكونات الإلكترونية.
تم تعيين البصمة الأبعادية لهذه لوحة الدوائر الصلبة المرنة على وجه التحديد في 41.55 * 131mm ، وهو حجم تم تحسينه لتحقيق توازن بين سهولة الاستخدام والتكامل.هذا الأبعاد يجعل PCB مناسبة لمجموعة متنوعة من التطبيقات حيث المساحة هي في قسط ولكن لا يمكن أن تتعرض للخطر الوظيفيةيتم اختيار مواد الركيزة المستخدمة في بناء الـ Rigid Flex PCB لمدى متانتها وأدائها ،التأكد من أن اللوحة تبقى سليمة وتشغيلية حتى في ظروف مرهقة مثل الانحناء، الاهتزاز، والدورة الحرارية.
لتعزيز PCB لتطبيقه ، يتضمن Rigid Flex PCB تقنيات ثقب التوصيف المتقدمة مثل التوجيه و V-CUT و Beveling.هذه العمليات تسمح بتحديد الخطوط العريضة لللوحات وخلق أشكال معقدة، والتي غالبا ما تكون مطلوبة في التصاميم المعقدة. التوجيه يوفر القدرة على قطع أنماط معقدة والأشكال من اللوحة،بينما يستخدم V-CUT لإنشاء خطوط مستقيمة تسهل الفصل السهل للوحات أو الأقسام المتعددةمن ناحية أخرى ، فإن التشنج هو تقنية تستخدم لتنحية حواف اللوحة ، والتي يمكن أن تكون حاسمة لإدراجها في الموصات أو لمنع تركيز الإجهاد أثناء الانحناء.
باختصار، لوحة PCB Rigid Flex هي لوحة دائرة ثابتة مرنة تجسد مزيجاً من القوة والقدرة على التكيف.وتقنيات الخزعة المخصصة تجعلها منتجًا مطلوبًا للغاية في مجال تجميع PCBسواء كان ذلك للتكنولوجيا القابلة للارتداء أو الأجهزة الطبية أو مكونات الطيران أو أي تطبيق آخر حيث المساحة والوزن والأداء أمر حاسمالـ Rigid Flex PCB تبرز كحل موثوق وفعاليعرض التطور المبتكر لتصميم لوحات الدوائر، حيث تتعايش المرونة والقوة لتلبية المتطلبات المعقدة للإلكترونيات المتقدمة اليوم.
| الصفة | المواصفات |
|---|---|
| المكونات | SMD، BGA، DIP، الخ |
| تحديد الملفات | التوجيه، V-CUT، Beveling |
| التشطيب السطحي | HASL LF |
| المواد | FR4، Polyimide، PET |
| البعد | 41.55*131ملم |
| طبقة PCB | 1-28 طبقة |
| انحراف موقع الثقب | ±0.05 ملم |
| نوع المنتج | تجميع PCB |
| المرونة | 1-8 مرات |
| عدد الطبقات | 4 طبقة |
لوحة الدوائر المطبوعة المرنة الصلبة (PCB) هي نوع من المنتجات التي تجمع المرونة والصلابة في مجموعة PCB واحدة ،تلبية العديد من التطبيقات عبر مجموعة واسعة من الصناعاتلوحات الأسلاك المطبوعة المرنة الصلبة معروفة بشكل خاص لاستخدامها المفيد في الأجهزة المعقدة حيث المساحة والوزن والموثوقية عوامل حاسمة.البوليميد، و PET، و PCBs متذبذبة صممت لتلبية أعلى معايير المتانة والمرونة.
مع القدرة على تصميم ما يصل إلى 28 طبقة ، يوفر التكوين القياسي 4 طبقات حلًا متوازنًا لكل من الأجهزة المدمجة والمعدات الأكثر تطورًا.يمكن أن تتراوح طبقات PCB من 1-28 طبقة، مما يوفر تنوعًا لتلبية متطلبات التصميم المحددة. يؤمن التشطيب السطحي لـ HASL LF (Hot Air Solder Leveling Lead-Free) اتصالًا موثوقًا بين المكونات ،تعزيز طول العمر والأداء المستمر.
المناسبات التطبيقية للوحة الدوائر الصلبة المرنة متنوعة. في مجال الإلكترونيات الاستهلاكية، غالبًا ما توجد هذه الأقراص في الهواتف الذكية والكاميرات والتكنولوجيا القابلة للارتداء،عندما يكون مزيج من المناطق الصلبة لتثبيت المكونات والمناطق المرنة للثني والطي ضروريًافي المجال الطبي، معدات التشخيص، الزرع،والأجهزة الطبية المحمولة تستفيد من قدرة Rigid Flex PCB على التوافق مع التصميمات الايرغونومية ومواجهة متطلبات بيئة عقيمة.
وعلاوة على ذلك، فإن قطاعات الطيران والفضاء والدفاع تعتمد على PCB Rigid Flex لأنظمتها الحيوية حيث لا يمكن التفاوض على الموثوقية في ظل الظروف القاسية.,الطائرات، والمركبات العسكرية يتم إدارتها بمهارة من خلال استخدام هذه التكنولوجيا.صناعة السيارات تستخدم هذه PCBs لقدرتها على تحمل الاهتزازات والإجهاد الحراري، يجدون مكانهم في أجهزة الأداة الإلكترونية، وأجهزة الاستشعار، وأنظمة التحكم.
تتضمن التطبيقات الصناعية الروبوتات، حيث تكون متانة ومرونة PCB Rigid Flex ضرورية لحركة ووظيفة الذراعين الروبوتية والمكونات الأخرى.حتى في المنتجات الاستهلاكية مثل الكاميرات المتقدمة، فإن أقراص PCB Rigid Flex جزء لا يتجزأ من توفير تصاميم مضغوطة مع سلامة إشارة عالية السرعة. باختصار ، خصائص المنتج ، بما في ذلك تنوع المواد ، وتغير الطبقة ،و التشطيبات السطحية الدقيقة، تجعل PCB Rigid Flex عنصرًا لا غنى عنه في مجموعة كبيرة من التطبيقات المتطورة.
خدمات تخصيص لوحات الدوائر المطبوعة المرنة الصلبة لدينا تلبي مجموعة متنوعة من خيارات المواد لتلبية احتياجات التطبيق الخاصة بك. يمكنك الاختيار من بين مواد عالية الجودة مثل FR4 ،البوليميد، و PET لبناء PCB المخصصة الخاصة بك.
نحن نقدم صناعة دقة مع الحد الأدنى للآثار / المساحة من 0.1 ملم، وضمان تصاميم معقدة يمكن تحقيقها مع ارتفاع كثافة وضع المكونات.عمليات التصنيع المتقدمة لدينا تضمن أيضا انحراف موقع الثقب من ± 0 فقط.05ملم، توفر تحملًا صارمًا للتصاميم المعقدة.
سوف يحتوي سطح لوحة الدوائر المطبوعة المرنة الصلبة على HASL LF (تسوية اللحام الهوائي الساخن الخالي من الرصاص) للحصول على قابلية لللحام الموثوقة والامتثال للمعايير البيئية.تقنيات التشطيب السطحي لدينا مصممة لتعزيز طول العمر والأداء من اللوحات.
و هي متوافقة مع العديد من المكونات الإلكترونية بما في ذلك SMD (أجهزة سطحية) ، BGA (ترتيبات الشبكة الكرة) ، DIP (حزمة مزدوجة في الصف) ،لاستيعاب الاحتياجات المتنوعة من تطبيقات اللوحة المطبوعة المنحني.
اختر خدمات تخصيص المنتج الخاصة بنا لمنتج الـ Rigid Flex PCB الخاص بك لضمان لوحة دوائر مطبوعة من الدرجة الأولى التي تلبي جميع مواصفاتك ومتطلبات الأداء.
يتم دعم منتج PCB Rigid Flex عن طريق حزمة دعم فني وشاملة وخدمة مصممة لتزويدك بالمساعدة والإرشاد اللازمين لاحتياجات PCB الخاصة بك.دعمنا يشمل وثائق المنتج التفصيلي، الأسئلة الشائعة (FAQs) ، وقاعدة المعرفة مليئة بالمعلومات المفيدة المتعلقة بتصميم واستخدام وصيانة PCBs Rigid Flex.
نحن نقدم دعمًا في إصلاح الأخطاء لمساعدتك في تشخيص وحل أي مشاكل قد تنشأ أثناء استخدام PCB Rigid Flex.فريق الدعم الفني لدينا خبرة في معالجة التحديات الشائعة ويمكن أن توفر تعليمات خطوة بخطوة لمساعدتك في الحصول على اللوحة PCB الخاص بك مرة أخرى إلى وظائف مثالية.
خدماتنا تشمل أيضا دعم التصميم لأولئك الذين يسعون إلى تخصيص أقراصهم الالكترونية المرنة الصلبة لتطبيقات محددة. فريقنا يمكن أن توفر رؤى حول أفضل الممارسات للتخطيط، واختيار المواد،وعمليات التصنيع لضمان أن PCB الخاص بك تلبي متطلباتك ومعايير الصناعة.
بالإضافة إلى هذه الخدمات، نحن نقدم تحديثات دورية وترقية لمنتجاتنا للحفاظ على لوحة PCB المرنة الصلبة في طليعة التكنولوجيا.هذا يضمن أنك دائما مجهزة بأحدث الميزات والتحسينات للأداء والموثوقية.
يرجى ملاحظة أن دعمنا التقني وخدماتنا لا تشمل الإصلاحات المادية أو الاستبدال.يمكننا أن نساعدك في عملية تحديد شركاء الخدمة المحتملين إذا كانت هذه الخدمات مطلوبة.
إن التزامنا بالرضا عن العملاء يعني أننا نسعى دائمًا لتحسين دعمنا وخدماتنا. نرحب بتعليقاتك واقتراحاتك لمساعدتنا على خدمتك بشكل أفضل.لأي مساعدة فنية، يرجى الرجوع إلى مواردنا على الإنترنت أو الاتصال بفريق الدعم لدينا للحصول على مزيد من المساعدة.
