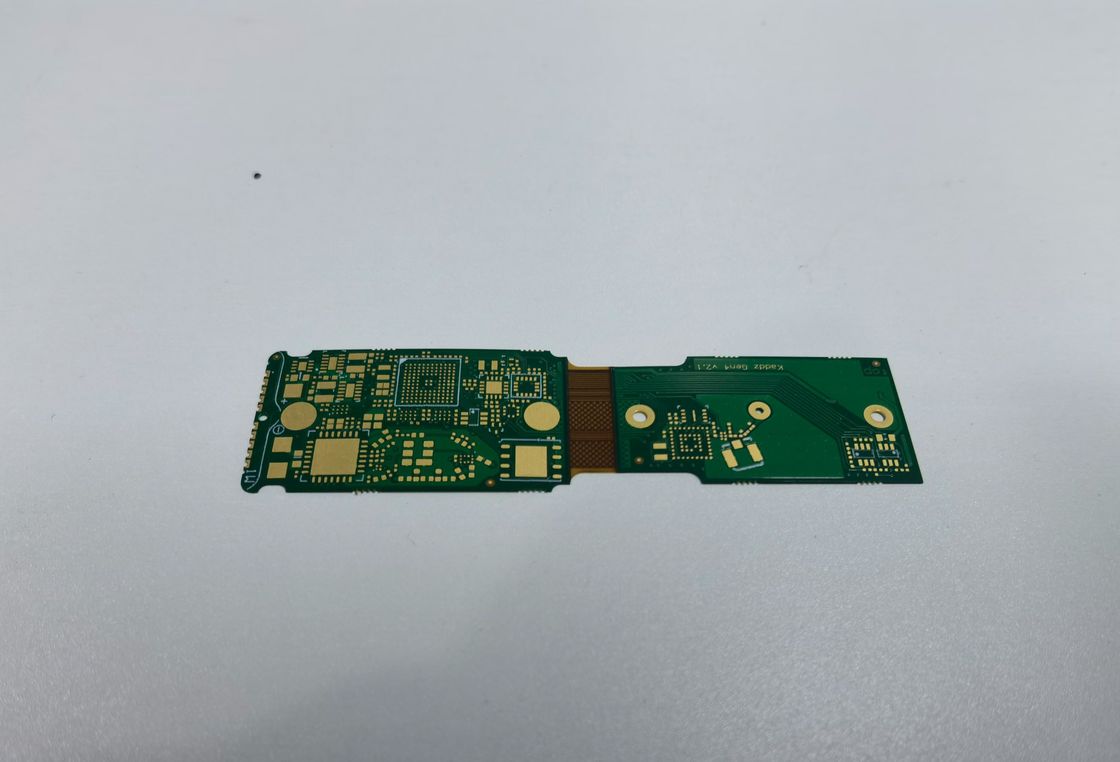

شرائح PCB المرنة الصلبة مع سطح ENIG النهاية 4 طبقات التوجيه المهني ومكونات SMD
الـ Rigid Flex PCB، وهو الحل المتطور للأجهزة الإلكترونية الحديثة، يمثل دليلًا على الاندماج المبتكر للمرونة والصلابة في تكنولوجيا لوحات الدوائر المطبوعة (PCB).هذا المنتج المتقدم يجمع بين أفضل جوانب ألواح الدوائر المطبوعة الصلبة والدوائر المرنة لإنشاء منصة متعددة الاستخدامات ودائمة لمجموعة واسعة من التطبيقاتمع بنيتها الفريدة، وبرنامج PCB المرن الصلب مثالي للتطبيقات الديناميكية أو عالية مرونة، وتقدم مستوى لا مثيل له من الموثوقية والأداء.
واحدة من أهم ميزات الـ Rigid Flex PCB هي مواصفات الحد الأدنى لـ 0.1mm. تسمح هذه التكنولوجيا الخفيفة بالدورات عالية الكثافة ،مما يجعل من الممكن أن تناسب المزيد من الوظائف في مساحة أصغر، وهو سمة حاسمة للأجهزة الإلكترونية الحديثة المدمجة. الاهتمام الدقيق بالتفاصيل في عملية التصنيع يضمن الحفاظ على سلامة الإشارة ،و الأداء غير متنازل حتى مع تزايد تعقيد الدوائر.
يتم تسليط الضوء على دقة PCB Rigid Flex من خلال تحمله للانحراف في موقع الثقب من ± 0.05mm.هذا المستوى العالي من الدقة أمر حاسم لمواءمة ألواح متعددة الطبقات وهو مؤشر على تدابير مراقبة الجودة المعمول بها أثناء عملية تصنيع PCBهذه الدقة تضمن أن تكون المكونات مثبتة بشكل صحيح وأن تكون الروابط بين الطبقات قوية.وهو مهم بشكل خاص لأداء وطول عمر لوحة الأسلاك المطبوعة المرنة الصلبة.
المرونة في التصميم هي جانب رئيسي آخر من خطوط منتجات PCB Rigid Flex ، مع القدرة على دعم عدد طبقات PCB من 1 إلى 28 طبقة.هذا النطاق يسمح بتخصيص PCB Rigid Flex لتلبية الاحتياجات المحددة لمختلف التطبيقات، سواء كان يتطلب تصميمًا بسيطًا أو هيكلًا متعدد الطبقات معقدًا. يسمح دمج الطبقات الصلبة والمرنة في لوحة دائرة واحدة للمصممين بتحسين المساحة ،انخفاض الوزن، وتحسين الأداء العام للمنتج النهائي.
عندما يتعلق الأمر بمعالجات السطح ، يقدم PCB Rigid Flex مجموعة متنوعة من الخيارات بما في ذلك ENIG (الذهب الغمر النيكل بدون كهرباء) ، OSP (محافظات القابل للذوبان العضوي) ، الغمر الذهب ، القطن ،و الفضةهذه المعالجات تعزز قابلية اللحام وتحمي النحاس من الأكسدة، وهو أمر بالغ الأهمية في الحفاظ على اتصال موثوق به طوال عمر المنتج.كل خيار علاج يقدم فوائد فريدة، مما يسمح للعملاء باختيار النهاية الأكثر ملاءمة لمتطلباتهم التطبيقية الخاصة.
يشتمل اختيار المواد لـ Rigid Flex PCB على FR4 عالية الجودة ، Polyimide ، و PET. FR4 هو طبقة الايبوكسي المزودة بالزجاج المعززة بالزجاج المقاوم للنار ،معروفة بخصائصها الميكانيكية والكهربائية الممتازةمن ناحية أخرى ، يوفر بوليميد استقرارًا حراريًا استثنائيًا ومقاومة كيميائية ، مما يجعله خيارًا مثاليًا للبيئات عالية درجة الحرارة.خفيفة الوزن، والفعالية من حيث التكلفة، وتوفير خيار اقتصادي لتطبيقات الدوائر المرنة.مزيج من هذه المواد في PCB Flex صلبة يوفر منصة قوية التي يمكن أن تتحمل صعوبات مختلف بيئات التشغيل.
كلوحة دائرة صلبة مرنة ، يتفوق PCB Rigid Flex في التطبيقات التي تكون فيها قيود المساحة والمرونة الميكانيكية ذات أهمية قصوى.طبيعته قابلة للانحناء تسمح لها بالتوافق مع أشكال ومخططات مختلفة داخل جهاز، مما يتيح تصاميم مبتكرة كانت مستحيلة في السابق مع الألواح الصلبة التقليدية.هذه اللوحة المطبوعة قابلة للثني مثالية للإلكترونيات الحديثة التي تتطلب مزيجا من خفيفة الوزن، والمتانة، والانحناء المستمر أو الحركة.
في الختام، الـ Rigid Flex PCB هو منتج متطور يمثل التقارب بين المرونة والسلامة الهيكلية.مصممة لتلبية متطلبات متطلبة من الإلكترونيات المعاصرةيقدم مزيجًا مثاليًا من التقليص والموثوقية والوظائف. مع مواصفاته الدقيقة، وعدد الطبقات القابل للتخصيص، وخيارات المعالجة المتنوعة، والمواد عالية الجودة،الـ Rigid Flex PCB هو حجر الزاوية للابتكارات الإلكترونية المستقبلية.
| المعلم | المواصفات |
|---|---|
| المرونة | 1-8 مرات |
| صانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| الحد الأدنى للآثار/المساحة | 0.1ملم |
| عدد الطبقات | 4 طبقة |
| العلاج | ENIG/OSP/الذهب الغمر/القطن/الفضة |
| انحراف موقع الثقب | ±0.05 ملم |
| طبقة PCB | 1-28 طبقة |
| المكونات | SMD، BGA، DIP، الخ |
| نصف قطر الانحناء | 0.5-10ملم |
| تحديد الملفات | التوجيه، V-CUT، Beveling |
يقدم الـ Rigid Flex PCB ، مع مزيجه الفريد من عناصر التصميم القوية والمرنة ، حلًا متعدد الاستخدامات لمختلف المناسبات والسيناريوهات.هذا النوع من PCB يعرف بشكل خاص باسم PCB مرنة قابلة للانحناء، والذي يشير إلى قدرته على الحفاظ على أداء ممتاز أثناء الانحناء أو الانحناء أثناء الاستخدام أو التثبيت.انها ماهرة في التركيب في المساحات المدمجة وغير التقليدية مع توفير اتصالات كهربائية موثوق بها.
يتم استخدام تقنيات الاختراق مثل التوجيه و V-CUT و Beveling لضمان أن PCB Rigid Flex يمكن تخصيصه لتلبية المتطلبات الدقيقة لمختلف التطبيقات.هذه الدقة في التصميم تسمح بالاندماج السلس في مجموعات معقدة، مما يجعلها خيارا مثاليا للصناعات حيث المساحة هي في قسط وأشكال PCB يجب أن تتوافق مع محاور الهيكل أو الحجرة.
أما بالنسبة للمكونات التي يمكن استيعابها، فإن هذه لوحة الدوائر الصلبة المرنة تدعم مجموعة واسعة من المكونات الإلكترونية بما في ذلك SMD (الأجهزة المثبتة على السطح) ، BGA (Ball Grid Array) ،ومكونات DIP (حزمة مزدوجة في الصف)هذه الاختلافية تضمن أن PCB يمكن استخدامها في الدوائر المعقدة ، وتلبية الأجهزة التكنولوجية المتقدمة التي تتطلب كثافة عالية من المكونات في مساحة محدودة.
كما يأتي PCB Rigid Flex مع خيارات معالجة مختلفة مثل ENIG (الذهب الغمر النيكل غير الكهربائي) ، OSP (مواد الحفاظ على قابلية اللحام العضوية) ، الغمر الذهبي أو القصدير أو الفضة.هذه المعالجات تعزز من متانة PCB وتضمن أداء موثوق به حتى في ظروف بيئية قاسيةهذا يجعل PCB مناسبة للاستخدام في مجموعة واسعة من البيئات، من الإلكترونيات الاستهلاكية إلى تطبيقات السيارات والفضاء، حيث التعرض لدرجات الحرارة القصوى، الاهتزازات،والعوامل الأخرى للضغط شائعة.
نظرا لبناءها الصلبة ولكن مرنة قابلة للانحناء PCB، وFlex PCB صلبة هو خيار ممتاز للتطبيقات الديناميكية حيث قد تحتاج لوحة الدوائر إلى الانحناء أثناء التشغيل،مثل الهواتف الذكية القابلة للطي، التكنولوجيا القابلة للارتداء ، وغيرها من الأجهزة المحمولة. القدرة على تحمل الانحناء المتكرر دون فشل يجعلها عنصرًا لا يقدر بثمن في تصميم أجهزة إلكترونية مرنة متطورة.وبالإضافة إلى، حجمه المدمج وتصميمه المرن يسمح باستخدامه في الأجهزة الطبية حيث الدقة والموثوقية هي الأهم.
باختصار ، فإن PCB Rigid Flex هو حل قابل للتكيف والموثوق به للغاية للعديد من التطبيقات الإلكترونية.والخيارات المعالجة تجعلها مكونا أساسيا في التقدم في الإلكترونيات الحديثة حيث الفضاء، والمتانة، والأداء أمر بالغ الأهمية.
منتجنا للوحات الورقية المرنة الصلبة يقدم مجموعة من خدمات تخصيص المنتجات لتلبية احتياجاتك المحددةنحن نضمن انتهاء عالية الجودة لللحام الموثوق بهيمكن تخصيص لوحة الدوائر الصلبة القابلة للطي مع نصف قطر الانحناء من 0.5-10mm، مما يتيح لك المرونة لتناسب في المساحات الضيقة والتصاميم الفريدة.
المكونات التي يمكن استيعابها تشمل SMD ، BGA ، DIP ، وأكثر من ذلك ، مما يوفر لك منصة متعددة الاستخدامات لتطبيقات إلكترونية مختلفة.عرضنا القياسي يتضمن تكوين 4 طبقات، وضمان التوازن بين التعقيد والفعالية من حيث التكلفة لمشاريعك.
بالنسبة لأولئك الذين لديهم متطلبات متقدمة، يمكننا توسيع خدماتنا حتى عدد الطبقات القصوى من 52 لتر، مثالية لتصاميم معقدة، عالية الكثافةثق بنا لتقديم الدقة والجودة مع كل PCB صلبة مرنة مخصصة نحن ننتج.
يتم دعم منتجاتنا من أقراص PCB Rigid Flex بدعم تقني وشامل وخدمات مصممة لضمان أداء موثوق به.فريقنا من المهندسين ذوي الخبرة متاح لتقديم المشورة الخبراء على اعتبارات التصميم، اختيار المواد، وتوصيات التصميم لمساعدتك على تحقيق أفضل نتيجة ممكنة لطلبك.
نحن نقدم وثائق وموارد مفصلة لتوجيهك خلال تكامل وصيانة لوحة PCB المرنة الصلبة الخاصة بك، وضمان أنه يمكنك الاستفادة الكاملة من إمكانات هذه التكنولوجيا.بالإضافة إلى، خدمات الدعم لدينا تشمل المساعدة في إصلاح الأخطاء لحل أي مشاكل تشغيلية قد تواجه بسرعة، وتقليل وقت التوقف والحفاظ على تشغيل أنظمتك بسلاسة.
التزامنا بالرضا عن العملاء يمتد إلى توفير تحديثات منتجات مستمرة وتحسيناتبالإضافة إلى المواد التعليمية لإبقاءك على اطلاع على أحدث التطورات في تكنولوجيا PCB Rigid Flexنحن نسعى جاهدين لتوفير تجربة دعم سلسة تتماشى مع الجداول الزمنية للمشروع والمتطلبات التقنية.
يرجى ملاحظة أن دعمنا التقني وخدماتنا مصممة لاستكمال العناية الواجبة الخاصة بك وتخضع لشروطنا والأحكام القياسية.نحن نشجعك على الاستفادة من هذه الموارد لضمان نجاح مشاريع PCB المرنة الصلبة الخاصة بك.
أرسل استفسارك مباشرة إلينا
