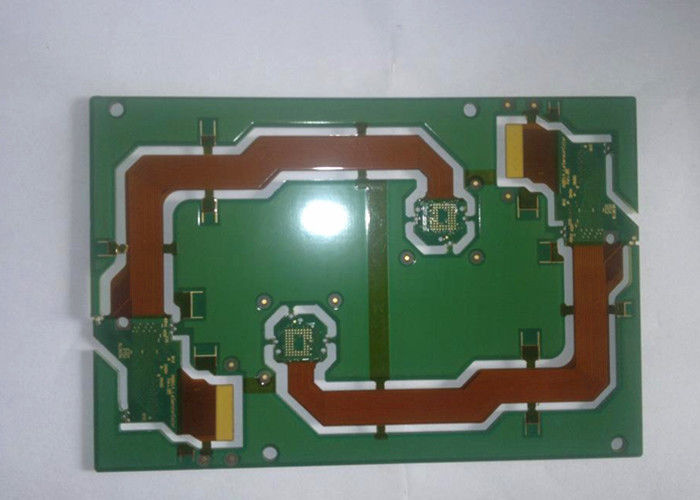

الـ Rigid Flex PCB، والمعروف أيضاً باسم Flex Rigid PCB أو Flex-Rigid Printed Circuit Board هو حل مبتكر يجمع بين أفضل تقنيات الدوائر الصلبة والمرنة في جهاز واحد،المجلس الموحدتم تصميم هذا المنتج لتلبية أعلى معايير الأداء والموثوقية، وتلبية مجموعة واسعة من التطبيقات حيث المساحة والوزن هي عوامل حاسمة.
منتجنا من الـ (Rigid Flex PCB) يفتخر بإنهاء سطح متقدم من (HASL LF)الذي لا يتوافق فقط مع أحدث اللوائح البيئية ولكن أيضا يضمن اتصال لحام موثوق بها للمكوناتهذه النهاية السطحية مناسبة بشكل خاص لضمان طول العمر والمتانة من اللوحات في ظل ظروف تشغيل مختلفة،مما يجعلها خيار ممتاز لكل من التطبيقات الاستهلاكية والصناعية.
ويتم توضيح تنوع لوح الأسلاك المطبوعة المرنة الصلبة من خلال أعداده القصوى المثيرة للإعجاب. مع ما يصل إلى 52 طبقة (52L) ،منتجنا يوفر مرونة تصميم لا مثيل لها والتعقيدهذا العدد العالي من الطبقات مفيد بشكل خاص للأجهزة الإلكترونية المتطورة التي تتطلب اتصالات متعددة ووضع مكونات عالية الكثافة.تم تصميم نظام الطبقات بدقة لضمان سلامة الإشارة والأداء الكهربائي، وهو أمر بالغ الأهمية في التجمعات الإلكترونية المعقدة.
من الناحية البعدية ، قياسات PCB Rigid Flex عند 41.55 * 131mm ، وهو عامل شكل تم تحسينه للاستخدام الفعال في الأجهزة المدمجة دون التضحية بوظائف أو أداء الدائرة.هذا الحجم يوفر توازن ممتاز بين مقاطع اللوحة المرنة، والتي تسمح بالانحناء والطي الديناميكي ، والأجزاء الصلبة ، التي توفر الاستقرار الهيكلي والدعم للمكونات المثبتة.
ويعد اختبار البروفيلات جانبًا أساسيًا من جوانب تصنيع الأقراص الصلبة، ويقدم أقراصنا الصلبة المرنة خيارات متعددة بما في ذلك التوجيه و V-CUT و Beveling.توفر التوجيهات الخطوط العريضة الدقيقة لللوحات والأشكال المعقدة، لضمان أن الألواح تناسب بشكل مثالي داخل الحجرة المحددة. V-CUT مثالية لإنشاء ألواح يمكن فصلها بسهولة بعد التجميع،تسهيل عمليات التصنيع الفعالةمن ناحية أخرى ، يعد التشغيل حواف مناطق الاتصالات لضمان عملية إدراج سلسة ، مما يحسن كل من التجميع وتجربة المستخدم النهائي.
إحدى الميزات المتميزة لـ Rigid Flex PCB لدينا هي الحد الأدنى لمواصفات المساحة من 0.1 ملم، مما يسمح بتصميمات الدوائر عالية الكثافة.هذه القدرة الدقيقة على التتبع والمساحة تمكن من توجيه المزيد من الإشارات في منطقة أصغر، وهو أمر بالغ الأهمية للأجهزة الإلكترونية الحديثة التي تتطلب الدقة دون المساس بالأداء الكهربائي.هذه الدقة في عرض الأثر والمسافة هي شهادة لتقنيات التصنيع المتقدمة التي نستخدمهالضمان أن يتم تنفيذ كل تفاصيل تصميم الدوائر بأقصى قدر من الدقة.
بشكل عام، منتج الـ (Rigid Flex PCB) دليل على تطور تكنولوجيا لوحات الدوائر المطبوعة، حيث يجمع بين مزايا اللوحات الصلبة والمرنة.خيارات طبقات واسعة، الأبعاد المحسنة، تقنيات تحديد الملفات متعددة الاستخدامات، ودقة في المسافة بين الأثر، هذا المنتج يبرز كحل عالي الجودة، قابلة للتكيف لمجموعة لا حصر لها من التطبيقات الإلكترونية.سواء كان للالكترونيات الاستهلاكية، الأجهزة الطبية، أنظمة الطيران، أو أي صناعة أخرى تتطلب دوائر موثوقة وفعالة في المساحة،لدينا لوحة الدوائر المطبوعة المرنة الصلبة هي جزء لا يتجزأ في قيادة التقدم التكنولوجي.
| الصفة | المواصفات |
|---|---|
| تحديد الملفات | التوجيه، V-CUT، Beveling |
| المكونات | SMD، BGA، DIP، الخ |
| الحد الأدنى للآثار/المساحة | 0.1ملم |
| صانفوري | الكثافة المحلية العالية ، الحفر الخلفي |
| عدد الطبقات | 4 طبقة |
| أقصى طبقة | 52 لتر |
| التشطيب السطحي | HASL LF |
| طبقة PCB | 1-28 طبقة |
| المواد | FR4، Polyimide، PET |
| نوع المنتج | تجميع PCB |
الـ Rigid Flex PCB ، وهي لوحة دائرة مطبوعة قابلة للثني قوية ، هي مكون أساسي في الإلكترونيات الحديثة التي تتطلب البناء الهجين لكل من الركائز المرنة والصلبة.مع عدد أقصى من الطبقات يصل إلى 52 لتر، تم تصميم هذا المنتج للدوائر المعقدة وتطبيقات الكثافة العالية. المواد المستخدمة في بناء PCBs Flex Rigid تشمل FR4 ، Polyimide ، و PET ،التي توفر سلامة هيكلية ومرونة عند الحاجة.
واحدة من السمات الرئيسية لـ Rigid Flex PCB هي مرونتها ، مع القدرة على تحمل 1 إلى 8 مرات الانحناء دون المساس بالأداء.هذه الميزة تسمح لوحة الدوائر الصلبة المرنة لتناسب في المساحات الضيقة وتطوي أثناء التثبيت، مما يجعلها لا غنى عنها في تطبيقات مثل الإلكترونيات القابلة للطي أو الأجهزة ذات الأجزاء المتحركة حيث لا يمكن استخدام أقراص PCB الصلبة التقليدية.
كما تم تصميم PCBs Rigid Flex لتكون sanforized ، لاستيعاب المكونات المحلية عالية الكثافة واستخدام تقنيات الحفر الخلفي.يساعد الحفر الخلفي على إزالة أي مواد غير ضرورية داخل الثقوب المرصعة، تحسين سلامة الإشارة لتصميمات عالية السرعة. وهذا مفيد بشكل خاص للأجهزة الإلكترونية المتطورة التي تتطلب اتصالات دقيقة وموثوقة.
يسمح بناء 4 طبقات لـ Rigid Flex PCB بمنصة متعددة الاستخدامات لمجموعة متنوعة من المسارات الكهربائية والترسيم ومستويات الطاقة اللازمة في الأجهزة متعددة الوظائف.يمكن تخصيص تصميم PCB Rigid Flex لتتناسب مع الاحتياجات المحددة للمنتج، وضمان أن المساحة والوزن والأداء يتم تحسينها.
فرص التطبيق والسيناريوهات لـ Rigid Flex PCB واسعة ، بما في ذلك على سبيل المثال لا الحصر في مجال الطيران والفضاء والأجهزة الطبية والأجهزة الإلكترونية الاستهلاكية مثل الهواتف الذكية والكاميرات ،وتطبيقات السياراتفي مجال الطيران، يمكن العثور على لوحة الدوائر المطبوعة القابلة للثني في أجهزة قمرة القيادة، والأقمار الصناعية، ومسبارات الفضاء حيث الموثوقية وتوفير المساحة أمر حاسم.تستفيد الأجهزة الطبية مثل أجهزة تنظيم ضربات القلب وأنظمة التصوير من لوحة الدوائر الصلبة المرنة لمصداقيتها وقدرتها على التوافق مع الأشكال الايرغونومية المطلوبة من قبل جسم الإنسانفي الإلكترونيات الاستهلاكية، تتيح القدرة على الانحناء والتلاعب لتصميمات منتجات مبتكرة، مثل الهواتف القابلة للطي والتكنولوجيا القابلة للارتداء.الاستخدامات في السيارات تشمل أنظمة التحكم وأجهزة الاستشعار التي تتطلب أن يتناسب PCB بأشكال غير تقليدية داخل السيارة.
في الختام ، فإن PCB Rigid Flex هو حل قابل للتكيف للغاية مناسب لمجموعة واسعة من التطبيقات حيث لا يمكن استخدام لوحات صلبة تقليدية.و خيارات التصميم المرنة تجعلها خيارًا للصناعات التي تتطلب موثوقية ودقة في مكوناتها الإلكترونية.
منتجاتنا من الـ Rigid Flex PCB تقدم مجموعة منخدمات تخصيص المنتجاتلتلبية متطلبات التصميم الخاصة بك. تجربة مزيج مثالي من الصلابة والمرونةPCB مرنة قابلة للثنيمصممة لتحملالمرونةتتراوح من 1-8 مرات لتتناسب مع احتياجات الطلب الخاص بك.
الـنصف قطر الانحناءيمكن تخصيصها بين 0.5-10mm، وضمانلوحة الدوائر المطبوعة المرنة الصلبةيمكن دمجها في مشروعك بدقة. مع عملية التصنيع المتقدمة لدينا،الحد الأدنى للآثار/المساحةمنخفضة بمقدار 0.1 ملم، مما يسمح بتصميمات معقدة وعالية الكثافة.
اختر من بين مجموعة متنوعة من المواد بما في ذلكFR4، Polyimide، و PETلتناسب الخصائص الحرارية والميكانيكية المطلوبة لمشروعك.لوحة الأسلاك المطبوعة الصلبة القاسية القابلة للثنيمتوفرة في4 طبقةالتكوين، وتوفير هيكل قوي والاتصال لمكوناتك الإلكترونية.
يتم دعم منتجاتنا من أقراص PCB Rigid Flex من خلال برنامج دعم فني وشامل وخدمة مصممة لضمان أعلى مستوى من الأداء ورضا العملاء.
- استشارات الخبراء: فريقنا من المهندسين ذوي الخبرة متاح لتقديم الإرشادات حول تحسين التصميم، واختيار المواد،واعتبارات تخطيط لضمان موثوقية ووظيفة تطبيق PCB Flex صلبة.
- مراجعة التصميم: قبل أن يدخل الـ PCB إلى الإنتاج، يقوم خبرائنا بإجراء مراجعة شاملة للتصميم لتحديد المشكلات المحتملة وتوصية التحسينات،الحد من خطر إعادة التصميم المكلفة والتأخير.
- دعم التصنيع: نحن نستخدم أحدث عمليات التصنيع وتدابير مراقبة الجودة لتقديم PCBs التي تلبي معايير الصناعة الصارمة.فريق دعم التصنيع لدينا في متناول اليد لمعالجة أي استفسارات متعلقة بالإنتاج.
- خدمات الاختبار: خدمات الاختبار الشاملة لدينا، بما في ذلك الاختبار الكهربائي والتفتيش، تضمن أن أجهزة PCB الثابتة المرنة تعمل وفقا للمواصفات وخالية من العيوب.
إذا واجهت أي مشاكل في الأداء مع أقراصك الالكترونية الصلبةفريق الدعم الفني لدينا على استعداد للمساعدة في حل المشاكل وتوفير الحلول لحل أي مشاكل بسرعة.
- الوثائق والموارد: نحن نقدم وثائق مفصلة والموارد للمساعدة في تثبيت وتشغيل وصيانة PCBs المرنة الصلبة الخاصة بك،ضمان حصولك على المعلومات التي تحتاجها لتدفق العمل السلس.
نحن ملتزمون بتوفير دعم استثنائي وخدمات لضمان نجاح مشاريع PCB المرنة الصلبة الخاصة بك.هدفنا هو بناء علاقات دائمة مع عملائنا من خلال أن يكون شريك موثوق به ومعرفة في تكنولوجيا PCB.
