لوحة PCB ذات الكثافة العالية (HDI) هي نوع من لوحات PCB عالية السرعة التي تقدم قدرات وميزات متقدمة للأجهزة الإلكترونية عالية الأداء.تم تصميم HDI PCB Board مع دوائر معقدة تسمح بزيادة الوظائف في عامل شكل مضغوطواحدة من الميزات الرئيسية للوحة HDI PCB هي استخدام حفر ليزر 0.1mm لإنشاء ثقوب صغيرة بدقة.
المادة الخام المستخدمة في لوحة PCB HDI هي FR4 IT180 ، وهي رصيف عالي الجودة معروف بخصائصه الكهربائية الممتازة وموثوقيتها.هذا يضمن أن HDI لوحة PCB تلبي معايير الجودة الصارمة ويوفر أداء موثوق به لتطبيقات عالية السرعة.
مع نسبة شكل 101، لوح PCB HDI قادر على استيعاب التصاميم المعقدة التي تتطلب كثافة التوجيه العالية. وهذا يسمح بتكامل المزيد من المكونات في مساحة أصغر ،مما يجعل لوحة HDI PCB مثالية للتطبيقات المحدودة بالمساحة.
يحتوي HDI PCB Board على الحد الأدنى لحجم الثقب 0.15mm ، مما يمكنه من دعم المكونات الدقيقة والتصاميم الدوائر المعقدة.وهذا يجعل HDI لوحة PCB مناسبة للتطبيقات التي تتطلب دقة عالية وتصغير.

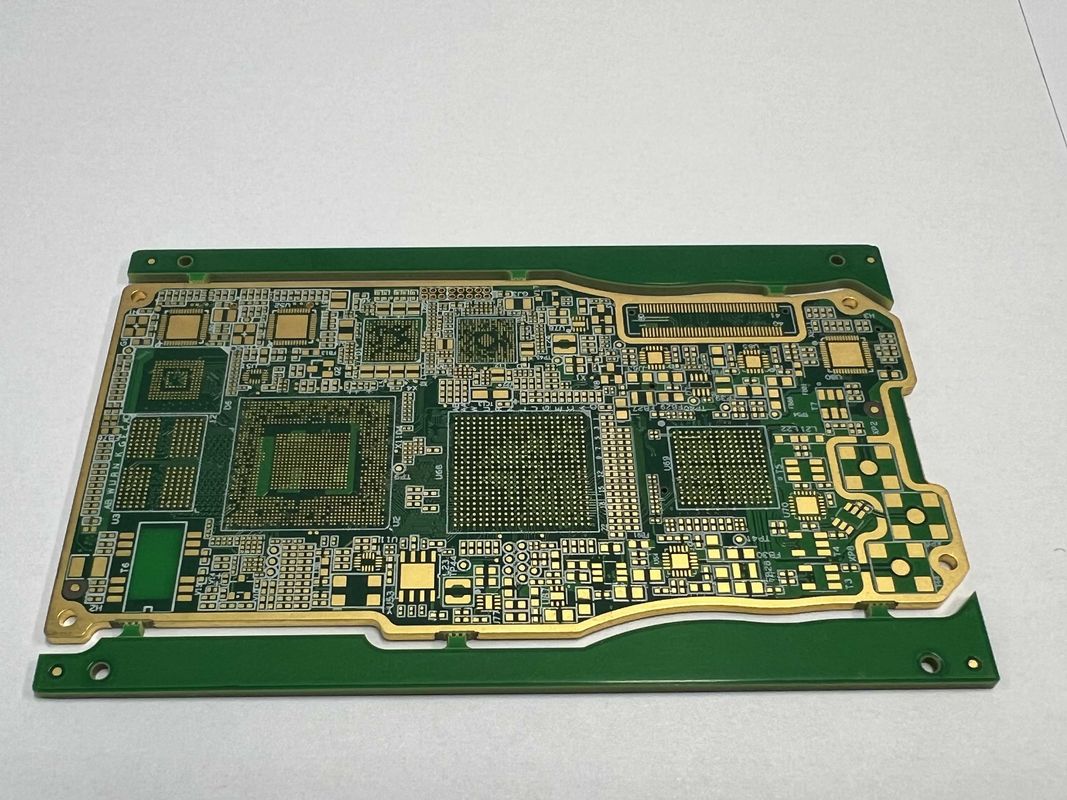

عندما يتعلق الأمر بسماكة اللوحة ، يقدم HDI PCB Board مجموعة من الخيارات من 0.2mm إلى 6.00mm (8mil إلى 126mil).هذا التنوع في السماكة يسمح للتخصيص على أساس المتطلبات المحددة للتطبيق، مما يوفر المرونة في التصميم والأداء.
باختصار، لوح PCB HDI هو الحل المتطور لتطبيقات عالية السرعة التي تتطلب أداء وموثوقية متفوقة.FR4 IT180 المواد الخام، نسبة الشكل 10: 1 ، الحد الأدنى لحجم الثقب من 0.15mm ، ومجموعة من خيارات سمك اللوحة ، HDI PCB Board هو الخيار المثالي للمشاريع التي تتطلب دقة عالية ،و كثافة التوجيه العالية.
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| متطلبات خاصة | مخرج المصباح |
| سمك | 0.4-3.2ملم |
| حجم الثقب | 0حفر ليزر 1 ملم |
| عدد الطبقات | 4-20 طبقة |
| الاختبار | 100% اختبار إلكتروني، أشعة سينية |
| نسبة الجوانب | 10:1 |
| أثر الدقيقة | 3/3 مليون |
| المواد الخام | FR4 IT180 |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
لوحات PCB ذات الكثافة العالية (HDI) ، مثل لوحات 4L 1 + N + 1 HDI ، متعددة الاستخدامات وتستخدم على نطاق واسع في مختلف الصناعات بسبب تقنياتها المتقدمة وميزاتها الفريدة.مع عدد طبقات تتراوح من 4 إلى 20 طبقة، توفر هذه لوحات الدوائر المطبوعة HDI مرونة تصميم كبيرة وكفاءة للتطبيقات الإلكترونية المعقدة.
يضمن استخدام حفر ليزر 0.1 ملم لأحجام الثقوب في هذه الأقراص PCB HDI الدقة والدقة في عملية التجميع ، مما يجعلها مناسبة للأجهزة الإلكترونية عالية الكثافة والمصغرة.استخدام FR4 IT180 كمادة خام يعزز من متانة وموثوقية الألواح، مما يجعلها مثالية للتطبيقات التي تتطلب أداء قوي.
مع خيارات سمك تتراوح من 0.4 ملم إلى 3.2 ملم ، تلبي هذه لوحات HDI PCB مجموعة واسعة من متطلبات التصميم ، وتقدم حلول لكل من الأنظمة الإلكترونية المدمجة والكبيرة النطاق.تكنولوجيا الارتباط عالية الكثافة المستخدمة في هذه اللوحات تمكن من نقل إشارة فعالة وتوزيع الطاقةمما يجعلها مناسبة للأجهزة الإلكترونية المتقدمة.
تجد لوحات HDI 4L 1 + N + 1 تطبيقًا في سيناريوهات مختلفة عبر الصناعات مثل الاتصالات والطيران والفضاء والسيارات والإلكترونيات الاستهلاكية.تصميمها عالي الكثافة يسمح للمنتجات الإلكترونية المدمجة وخفيفة الوزن، مما يجعلها مثالية للأجهزة المحمولة والتطبيقات محدودة في المساحة.
سواء كانت تستخدم في معدات معالجة البيانات عالية السرعة، أو أنظمة التحكم في السيارات، أو أجهزة إنترنت الأشياء، فإن لوحات PCB HDI تقدم موثوقية وأداء وكفاءة.ميزاتها المتقدمة تجعلها خيارًا مفضلًا للتطبيقات التي تتطلب دوائر معقدة وتخطيطات تصميم صغيرة.
خدمات تخصيص المنتجات للوحة PCB HDI:
الحد الأدنى لحجم الثقب: 0.15 ملم
نسبة الجوانب: 101
حجم الحفرة: 0.1 ملم حفر الليزر
التحكم في العائق: نعم
الكلمات الرئيسية: الارتباطات المتعددة الكثافة العالية
سمات المنتج: محول HD SDI ، لوحة نموذج عالية الكثافة ، لوحة PCB عالية السرعة
يتضمن الدعم التقني للمنتج والخدمات الخاصة بمنتج HDI PCB Board:
- مساعدة الخبراء في تثبيت المنتج وإعداده
- إرشادات لحل المشاكل لأي مشاكل فنية
- تحديثات البرمجيات الدورية وخدمات الصيانة
- موارد التدريب والتوثيق لاستخدام المنتج
أرسل استفسارك مباشرة إلينا
