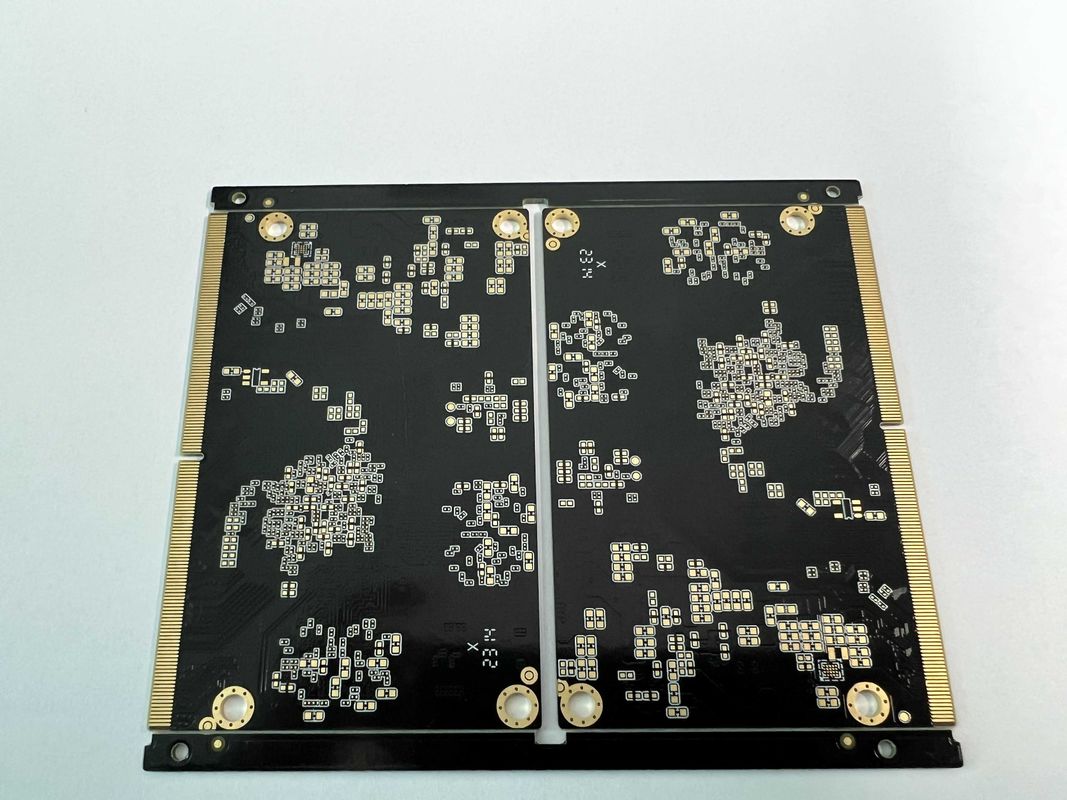

لوحة PCB HDI هي لوحة دائرة عالية الأداء مصممة لتطبيقات عالية السرعة والكثافة العالية.هذه لوحة PCB مثالية للأجهزة الإلكترونية المتقدمة التي تتطلب الدقة والموثوقية.
المصنعة باستخدام عملية متقدمة من الغمر الذهب / الفضة، HDI PCB مجلس يوفر التوصيل المتفوق ومقاومة التآكل، وضمان أداء مثالي في البيئات المطالبة.إتمام الغمر الذهب / الفضة يوفر أيضا soldability ممتازة، مما يسهل على المكونات أن تكون مثبتة بشكل آمن على اللوح.
واحدة من الميزات الرئيسية للوحة HDI PCB هي ضمان الاختبار الكهربائي قبل الشحن بنسبة 100٪.هذه العملية الصارمة للاختبار تضمن أن كل لوحة تلبي أعلى معايير الجودة وأنها خالية من أي عيوب أو مشاكل يمكن أن تؤثر على أدائهايمكن للعملاء أن يكونوا هادئين في العقل مع العلم أن كل لوحة HDI PCB التي يتلقونها قد تم اختبارها وتحقق منها بشكل كامل للعمل دون عيب.
مع مسافة P1.5، يوفر HDI PCB Board قدرات توجيه ودقيقة للاتصال ، مما يسمح بتحقيق تصاميم معقدة ومدمجة دون المساس بالأداء.المسافة الضيقة تساهم أيضا في الطبيعة عالية الكثافة من اللوح، مما يجعلها مناسبة للتطبيقات حيث المساحة محدودة ولكن الأداء أمر حاسم.
ميزة أخرى ملحوظة للوحة HDI PCB هي النهاية ENIG (الذهب الغمر النيكل غير الكهربائي).توفر النهاية ENIG سطحًا مسطحًا ولطيفًا يعد مثاليًا لمكونات الطول الدقيق ويضمن مفاصل اللحام الموثوق بهاكما أنه يوفر مقاومة أكسدة ممتازة، مما يعزز طول العمر والمتانة لللوحة.
باختصار، لوحة PCB HDI هي منتج من الطراز الأعلى الذي يتفوق في التطبيقات عالية السرعة والكثافة العالية. مع ميزات متقدمة مثل 10MIL BGA، عملية الغمر الذهب / الفضة،100% اختبار كهربائي قبل الشحن، P1.5 المسافة، و ENIG الانتهاء، هذا لوحة PCB هو الخيار المثالي للمشاريع الإلكترونية المطالبة التي تتطلب الدقة والموثوقية والأداء.
نسبة الجوانب | 10:1 |
التشطيب السطحي | طلاء ذهبي، خالي من الرصاص |
Bga | 10 مل |
الكلمات الرئيسية | ربطات الدوائر المطبوعة عالية الكثافة، HDI PCB، PCB عالية الكثافة، HDI |
التحكم في العائق | +/-10٪ |
(بغاي) | 0.3ملم |
السمة | ENIG |
العملية | غمر الذهب / الفضة |
الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
المسافة | (بي1)5 |
عندما يتعلق الأمر بتطبيقات PCB عالية السرعة ، فإن HDI PCB Board مع الصفائح الذهبية و HASL التشطيب السطحي الخالي من الرصاص هو الخيار الأول.مع عملية غمر الذهب / الفضة والتحكم في المعوقة من +/-10٪، هذا المنتج مثالي لمجموعة واسعة من تطبيقات المنتج والسيناريوهات.
واحدة من أهم مناسبات التطبيق للوحة HDI PCB هي في تصاميم PCB عالية السرعة.الميزات المتقدمة مثل الممرات العمياء والإتصالات ذات الكثافة العالية تجعلها مثالية لنقل البيانات عالية السرعةلضمان سلامة الإشارة وموثوقيتها حتى عند الترددات العالية.
على سبيل المثال ، في مجال محولات HD-SDI ، حيث يتم معالجة إشارات الفيديو عالية الوضوح وتحويلها بسرعة عالية ، تلعب لوحة HDI PCB دورًا حاسمًا.قدرات التحكم في المعوقة تساعد على الحفاظ على جودة الإشارة، بينما يضمن التصفيف بالذهب والتشطيب السطحي الخالي من الرصاص HASL المتانة والأداء على المدى الطويل.
سيناريو آخر يتفوق فيه HDI PCB Board هو في التطبيقات التي تتطلب تخطيطات دوائر معقدة وقيود مساحة ضيقة. يسمح استخدام القنوات العمياء بزيادة كثافة التوجيه ،مما يجعلها مناسبة لأجهزة إلكترونية صغيرة مثل الهواتف الذكية، الأجهزة اللوحية، والأجهزة القابلة للارتداء.
بشكل عام ، لوح PCB HDI هو منتج متعدد الاستخدامات يمكن استخدامه في العديد من تطبيقات PCB عالية السرعة ، مما يوفر أداءً وموثوقية وكفاءة متفوقة.يجعلها مزيج من الميزات المتقدمة والتشطيب الجيد للأسطح خيارًا مناسبًا للمشاريع المطالبة التي تتطلب تحكمًا دقيقًا في الإشارة والترابط عالي الكثافة.
خدمات تخصيص المنتجات لألواح الدوائر المطبوعة HDI:
التحكم في العائق: +/-10٪
نسبة الجوانب: 101
BGA: 10MIL
الحد الأدنى لـ BGA Pitch: 0.3mm
الاختبار: 100% الاختبار الإلكتروني، الأشعة السينية
لدينا الدعم الفني للمنتجات والخدمات للوحة PCB HDI تشمل:
- المساعدة في التثبيت والإعداد
- حل المشاكل وتشخيص المشاكل التقنية
- تقديم إرشادات حول استخدام المنتج وأفضل الممارسات
- تقديم توصيات لتحسين الأداء
- تحديثات منتجات مستمرة ودعم الصيانة
أرسل استفسارك مباشرة إلينا
