بطاقة HDI ، المعروفة أيضًا باسم High-Density Interconnect PCB ، هي نوع من لوحات الدوائر المطبوعة التي تقدم أداءً وموثوقية استثنائية لتطبيقات عالية السرعة وارتفاع التردد.مع التقدم في التكنولوجيا، أصبحت لوحات PCB HDI شائعة بشكل متزايد بسبب قدرتها على استيعاب تصاميم أكثر تعقيدًا ومتطلبات توجيه أكثر صرامة مقارنةً بلوحات PCB التقليدية.هذه اللوحات تستخدم على نطاق واسع في الصناعات مثل الاتصالات، والطيران، والأجهزة الطبية، والإلكترونيات الاستهلاكية. يتم تصنيع لوحات PCB HDI باستخدام مواد خام عالية الجودة، مع مواد FR4 IT180 كخيار شائع.FR4 IT180 هو نوع من المواد المقاومة للنار المعروفة بخصائصها الحرارية والكهربائية الممتازة، مما يجعلها مثالية للتطبيقات عالية السرعة. هذه المادة تضمن أن لوحات PCB HDI تلبي متطلبات الأداء الصارمة للأجهزة الإلكترونية الحديثة.واحدة من الميزات الرئيسية للوحات HDI PCB هي قدرتها على دعم آثار وأماكن رقيقة للغايةإن الحد الأدنى لسرعة المسار والفاصل بينهما 3/3 مل يجعل هذه اللوحات مناسبة للتصاميم المعقدة التي تتطلب دقة عالية وسلامة الإشارة.تسمح هذه الميزة للمصممين بتجميع المزيد من المكونات في مساحة أصغر، مما يؤدي إلى أجهزة إلكترونية مضغوطة وخفيفة الوزن. تتوفر لوحات HDI PCB في مجموعة واسعة من عدد الطبقات ، عادة ما تتراوح من 4 إلى 20 طبقة.إن البناء المتعدد الطبقات لهذه اللوحات يمكّن المصممين من تحقيق كثافة دائرة أعلى ووظائف في بصمة أصغريقدم عدد الطبقات من 6-32L المرونة في تصميم الدوائر المعقدة للتطبيقات التي تتطلب أداءً عالًا وموثوقية. نسبة الشكل من 10:1 في لوحات PCB HDI تعزز قدرات التصميم الخاصة بهمنسبة الجانب العالية تسمح بإنشاء مكونات وممرات دقيقة ، مما يتيح لللوحات دعم التقنيات المتقدمة مثل الممرات العمياء والمدفونة.هذه الميزة حاسمة لتلبية متطلبات التصغير والأداء للأجهزة الإلكترونية الحديثةباختصار ، توفر ألواح HDI PCB حلًا موثوقًا وعالي الأداء للتطبيقات المتطلبة التي تتطلب أداءً عالي السرعة وارتفاع التردد.مع ميزات مثل استخدام مواد FR4 IT180، آثار رقيقة للغاية، بنية متعددة الطبقات، ونسبة شكل عالية، هذه اللوحات مناسبة تماما للصناعات التي تعتمد على تكنولوجيا المتطورة.الأجهزة الطبية، أو الإلكترونيات الاستهلاكية ، توفر لوحات PCB HDI أساس الابتكار والتميز في التصميم الإلكتروني.
| سمك | 0.4-3.2ملم |
| المواد الخام | FR4 IT180 |
| عدد الطبقات | 4-20 طبقة |
| الكلمات الرئيسية | الصلات ذات الكثافة العالية |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| طلب خاص | نصف ثقب، 0.25ملم BGA |

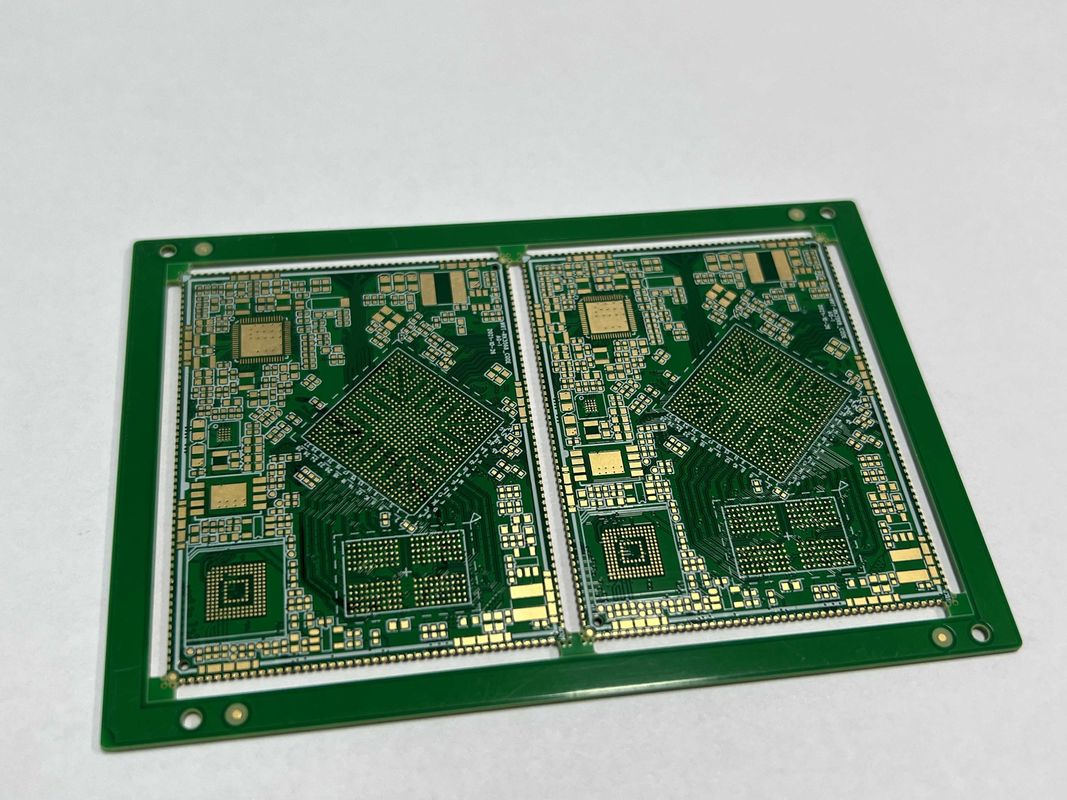

| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| متطلبات خاصة | مخرج المصباح |
| طبقة اللوح | 6-32L |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
أوقات تطبيق المنتج والسيناريوهات للوحة النموذجية عالية الكثافة ، لوحة PCB HDI ، و PCB HDI:
لوحة PCB ذات الكثافة العالية (HDI) هي منتج متعدد الاستخدامات يمكن استخدامه في مجموعة واسعة من التطبيقات بسبب ميزاتها وقدراتها المتقدمة.من 6 إلى 32 طبقة من الألواح، هذا المنتج مثالي للتطبيقات التي تتطلب دوائر عالية الكثافة والتصاميم المعقدة.
أحد سيناريوهات التطبيق الرئيسية للوحة HDI PCB هو في صناعة الاتصالات ، حيث يزداد الطلب على الأجهزة الإلكترونية المدمجة عالية الأداء باستمرار.يتيح لوحة النموذج عالية الكثافة لتعبئة المزيد من المكونات في مساحة أصغر، مما يجعلها مثالية للتطبيقات مثل الهواتف الذكية والأجهزة اللوحية ومعدات الشبكة.
فرصة تطبيق مهمة أخرى لـ HDI PCB هي في المجال الطبي ، حيث الدقة والموثوقية حاسمة.استخدام FR4 IT180 المواد الخام يضمن أن اللوحات تلبي معايير الصناعة العالية للأداء والسلامةالحد الأدنى لحجم الثقب 0.15mm يسمح لإنشاء دوائر معقدة ودقيقة،جعل لوحة HDI PCB مناسبة للأجهزة الطبية مثل أنظمة مراقبة المرضى ومعدات التشخيص.
وعلاوة على ذلك، فإن مجموعة واسعة من خيارات سمك اللوحات، من 0.2mm إلى 6.00mm (8mil إلى 126mil) ، يجعل HDI PCB Board مناسبة لتطبيقات مختلفة في مختلف الصناعات.في قطاع السيارات، حيث تكون المساحة محدودة في كثير من الأحيان، يمكن استخدام خيارات اللوحات الرقيقة لإنشاء وحدات التحكم الإلكترونية المدمجة والفعالة.
في الختام ، لوح PCB ذو الكثافة العالية (HDI) هو منتج متعدد الاستخدامات وعالي الأداء يمكن استخدامه في مجموعة واسعة من التطبيقات في مختلف الصناعات.ميزاته المتقدمة، مثل عدد طبقات اللوحة العالي ، FR4 IT180 المواد الخام ، الحد الأدنى لحجم الثقب من 0.15mm ، وخيارات سمك اللوحة المرنة ،تجعلها خيار مثالي للتطبيقات التي تتطلب دوائر عالية الكثافة وهندسة الدقة.
خدمات تخصيص المنتجات للوحة PCB عالية السرعة ، لوحة نموذج كثافة عالية ، DDR4 PCB:
الحد الأدنى لحجم الثقب: 0.15 ملم
الاختبار: 100% الاختبار الإلكتروني، الأشعة السينية
التحكم في العائق: نعم
أثر دقيقة: 3/3 مليون
حجم الحفرة: 0.1 ملم حفر الليزر
يتضمن الدعم التقني للمنتج والخدمات الخاصة بمنتج HDI PCB Board:
- المساعدة الشاملة في حل المشاكل لأي مشاكل فنية تتعلق بطاقة PCB HDI.
- إرشادات الخبراء حول التثبيت والإعداد السليم للوحة PCB HDI.
- تحديثات البرمجيات المنتظمة وتحديثات البرمجيات الثابتة لضمان أداء مثالي.
- الموارد التدريبية والتوثيق لمساعدة المستخدمين على تحقيق أقصى قدر من قدرات لوحة PCB HDI.
- تغطية الضمان وخدمات الإصلاح لأي عيوب أجهزة أو عطل.
