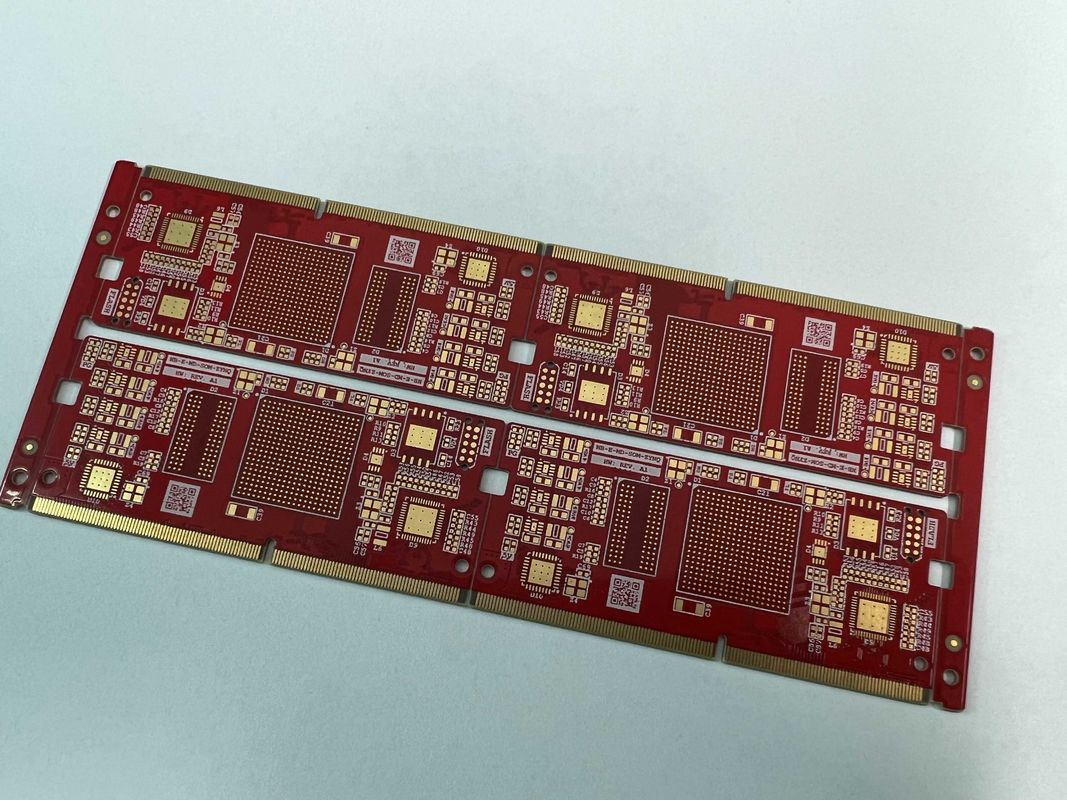

لوحة PCB HDI هي منتج متطور مصمم لتطبيقات الارتباطات عالية الكثافة. مع خيارات طبقة اللوحة تتراوح من 6 إلى 32 طبقة،هذه اللوحة مثالية للمشاريع التي تتطلب دوائر معقدة في مساحة صغيرةلوح PCB HDI معروف بأدائه الاستثنائي وموثوقيته، مما يجعله خيارًا شائعًا لتطبيقات PCB عالية السرعة.
واحدة من الميزات المتميزة للوحة HDI PCB هي قدرتها على تلبية المتطلبات الخاصة مثل دمج مصارف المصابيح. وهذا يجعلها خيارًا متعدد الاستخدامات لمجموعة واسعة من التطبيقات ،من الإلكترونيات الاستهلاكية إلى المعدات الصناعيةإن مرونة اللوحة في تلبية المتطلبات الخاصة تميزها عن حلول PCB القياسية ، مما يجعلها الخيار الأول للمهندسين والمصممين الذين يبحثون عن حل مخصص.
عندما يتعلق الأمر بعدد الطبقات ، يوفر HDI PCB Board المرونة مع خيارات تتراوح من 4 إلى 20 طبقة.هذا التنوع يسمح لإنشاء تصاميم الدوائر المعقدة والمتطورة مع الحفاظ على عامل الشكل المدمجسواء كنت بحاجة إلى لوحة بسيطة من 4 طبقات أو تكوين أكثر تعقيدًا من 20 طبقة ، يمكن لوحة HDI PCB تلبية متطلباتك المحددة بسهولة.
يفتخر HDI PCB Board أيضًا بحجم ثقب دقيق يصل إلى 0.1mm يتم تحقيقه من خلال تقنية الحفر بالليزر.هذا المستوى من الدقة أمر ضروري لتطبيقات الربط عالية الكثافة حيث المساحة محدودةيجب وضع كل مكون بدقة. حجم الثقب 0.1 ملم يضمن أن اللوحة يمكن أن تستوعب مكونات صغيرة دون التضحية بالموثوقية أو الأداء.
باختصار ، لوح PCB HDI هو حل عالي الأداء لتطبيقات الارتباطات عالية الكثافة. مع خيارات عدد الطبقات المرنة ، والقدرة على تلبية المتطلبات الخاصة ،وحجم الثقب الدقيق، هذه اللوحة هي الخيار الأول للمهندسين والمصممين الذين يعملون على مشاريع PCB المتقدمة. سواء كنت بحاجة إلى لوحة PCB عالية السرعة ، أو HDI PCB ، أو حل متخصص مع تكامل مصباح المقبس ،لوحات PCB HDI توفر أداء استثنائي وموثوقية لتطبيقاتك الأكثر تطلبا.
| حجم الثقب | 0حفر ليزر 1 ملم |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| التحكم في العائق | نعم.. |
| طبقة اللوح | 6-32L |
| سمك اللوحة | 0.2mm-6.00mm (8mil-126mil) |
| متطلبات خاصة | مخرج المصباح |
| أثر الدقيقة | 3/3 مليون |
| المواد الخام | FR4 IT180 |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| الكلمات الرئيسية | الصلات ذات الكثافة العالية |
عند النظر في مناسبات التطبيق والسيناريوهات لمنتج HDI PCB Board ، من المهم تسليط الضوء على خصائصه الفريدة مثل الحد الأدنى لحجم الثقب من 0.15mm ،متطلبات خاصة لمقبس المصباح، حجم الثقب من 0.1 ملم حفر الليزر، عدد طبقات تتراوح من 4 إلى 20 طبقة، والسمك يختلف بين 0.4 ملم إلى 3.2 ملم.
لوحة PCB HDI مناسبة بشكل خاص للتطبيقات عالية السرعة حيث الدقة والموثوقية حاسمة.تتيح تكنولوجيا الارتباط العالي الكثافة تصاميم أكثر تكثيفًا مع آثار أكثر دقة وتفاصيل، مما يجعلها مثالية للمنتجات التي تتطلب مصغر متقدم.
أحد سيناريوهات التطبيق الرئيسية للوحة HDI PCB هو في صناعة الاتصالات ، حيث نقل البيانات عالية السرعة أمر ضروري.تحمّل اللوحات الضيقة وعدد الطبقات العالي يجعل منها مناسبة جداً لمعدات الشبكات المعقدة وأجهزة الاتصالات.
وهناك فرصة تطبيق أخرى ملحوظة هي في قطاع السيارات، وخاصة لأنظمة مساعدة السائق المتقدمة وأنظمة المعلومات والترفيه داخل المركبات.قدرة لوحة PCB HDI على دعم تكامل أجهزة الاستشعار، المعالجات، ووحدات الاتصال في عامل شكل مضغوطة لا تقدر بثمن لالكترونيات السيارات الحديثة.
وعلاوة على ذلك، يجد HDI PCB Board استخدامًا في صناعات الطيران والفضاء والدفاع، حيث تكون الموثوقية والأداء في ظل الظروف القاسية أمرًا أساسيًا.ملامحها الرقيقة وعدد الطبقات العالي تجعلها مناسبة لأنظمة الأفيونيكسمعدات رادار، وتطبيقات مهمة أخرى.
باختصار، لوح PCB HDI هو حل متعدد الاستخدامات لمجموعة واسعة من تطبيقات PCB عالية السرعة في مختلف الصناعات. ميزاته المتقدمة، مثل الحد الأدنى لحجم الثقب من 0.متطلبات خاصة لمقبس المصباح، وعدد الطبقات العالي، يجعلها الخيار الأول للمشاريع المطالبة التي تتطلب الدقة والموثوقية والأداء.
