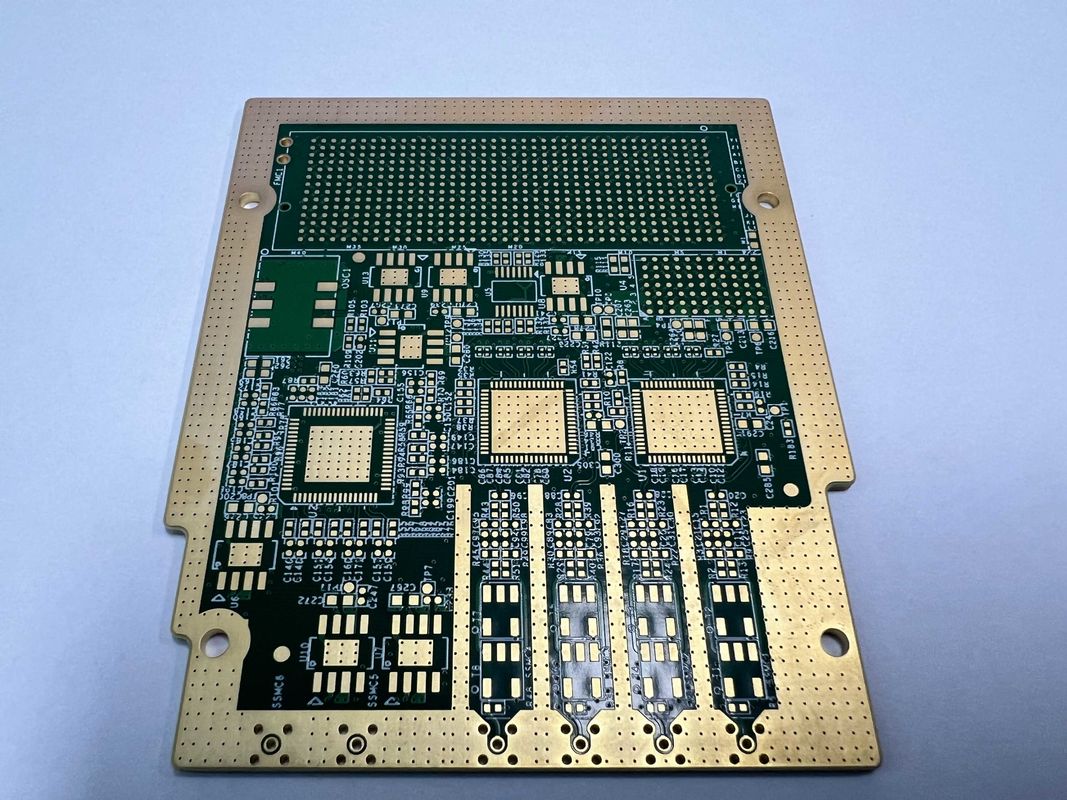

لوحة PCB HDI هي لوحة دوائر مطبوعة ذات جودة عالية مصممة خصيصا لتلبية المتطلبات العالية للإلكترونيات الحديثةهذا المنتج مثالي للتطبيقات التي تتطلب اتصالات عالية الكثافة والتحكم الدقيق في المعوقة.
واحدة من السمات الرئيسية للوحة HDI PCB هي متطلباتها الخاصة لمقبس المصباح. هذه الميزة تسمح بسهولة وآمنة توصيل المصابيح،مما يجعلها خيار ممتاز لتطبيقات الإضاءة حيث تكون الموثوقية حاسمة.
المصنعة باستخدام المواد الخام FR4 IT180 من الدرجة الأولى ، يوفر HDI PCB Board أداءً ودائمًا استثنائيًا.مما يجعلها مناسبة لمجموعة واسعة من الأجهزة الإلكترونية.
مع سمك يتراوح من 0.4 ملم إلى 3.2 ملم ، يوفر HDI PCB Board مرونة في التصميم مع الحفاظ على السلامة الهيكلية.هذا يسمح لتصميم مضغوط وخفيف الوزن دون التنازل عن الأداء.
باعتبارها لوحة PCB ذات الكثافة العالية (HDI) ، يتم تحسين هذا المنتج للتطبيقات التي تتطلب تخطيطات معقدة وكثافة إشارة عالية.التكنولوجيا المتقدمة المستخدمة في عملية التصنيع تسمح بتوجيهات ضيقة وأقصر، مما أدى إلى تصميم PCB أكثر تكثيفا وكفاءة.
التحكم في المعوق هو جانب حاسم من لوحات PCB HDI ، مما يضمن سلامة الإشارة المتسقة وتقليل فقدان الإشارة إلى الحد الأدنى.هذه الميزة ضرورية للتطبيقات الرقمية عالية السرعة حيث دقة الإشارة هي ذات أهمية قصوى.
عندما يتعلق الأمر بتصنيع PCB HDI ، يبرز هذا المنتج بدقة وموثوقية. عملية التصنيع المتخصصة تنطوي على طبقات متعددة من اتصالات النحاس ، microvias,وتقنيات التوجيه المتقدمة لتحقيق اتصالات عالية الكثافة مع الحد الأدنى من تداخل الإشارة.
بشكل عام، لوح PCB HDI هو منتج من الطراز الأول مصمم للتطبيقات المطالبة التي تتطلب حلول PCB عالية الكثافة.وميزاتها المتقدمة تجعلها الخيار المثالي للصناعات مثل الاتصالات، السيارات والفضاء والإلكترونيات الاستهلاكية.
| المواد الخام | FR4 IT180 |
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| أثر الدقيقة | 3/3 مليون |
| سمك | 0.4-3.2ملم |
| عدد الطبقات | 4-20 طبقة |
| سمك اللوحة | 0.2mm-6.00mm (8mil-126mil) |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| متطلبات خاصة | مخرج المصباح |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| الحد الأدنى لحجم الثقب | 0.15ملم |
لوحات الدوائر المطبوعة HDI هي لوحات دوائر متخصصة للغاية مصممة لتطبيقات الترابط عالية الكثافة.هذه اللوحات معروفة بتقنياتها المتقدمة وأدائها المتفوق، مما يجعلها مثالية لمجموعة واسعة من تطبيقات المنتجات والسيناريوهات.
أحد التطبيقات الشائعة لوحة PCB HDI هو في تصنيع محولات HD-SDI.تتطلب هذه المحولات اتصالات متبادلة عالية الكثافة لضمان نقل إشارة مثالي وأقل فقدان للإشارةلوحات HDI PCB مع الحد الأدنى من عرض العلامة 3/3 مل وحجم الثقب من 0.1 ملم حفر الليزر هي مثالية لتلبية متطلبات التحكم في عائق من محولات HD-SDI.
سيناريو تطبيق رئيسي آخر للوحات PCB HDI هو في أنظمة الاتصالات عالية السرعة. تتطلب هذه الأنظمة تحكمًا دقيقًا في المعوقة للحفاظ على سلامة الإشارة ، خاصة في الترددات العالية.التكنولوجيا المتقدمة للوحات PCB HDI ، مع ميزات مثل الحد الأدنى لحجم الثقب من 0.15 مم ، تضمن أداءً موثوقًا في تطبيقات الاتصالات عالية السرعة.
وعلاوة على ذلك ، يتم استخدام لوحات PCB HDI على نطاق واسع في صناعات الطيران والدفاع حيث تكون الموثوقية والأداء حاسمة.الارتباطات المتبادلة عالية الكثافة التي توفرها هذه اللوحات تجعلها مناسبة للتطبيقات التي تتطلب تصاميم صغيرة ووحدة إشارة عالية.
باختصار ، فإن سمات لوحات PCB HDI ، مثل الحد الأدنى من عرض المسار وحجم الثقب والتحكم في المعوقة ، تجعلها متعددة الاستخدامات وملائمة لتطبيقات ومواقف المنتجات المختلفة.سواء كان في تصنيع محولات HD-SDI، أنظمة الاتصالات عالية السرعة، أو التطبيقات الفضائية والدفاعية، HDI لوحات PCB توفر أداء متفوق وموثوقية.
