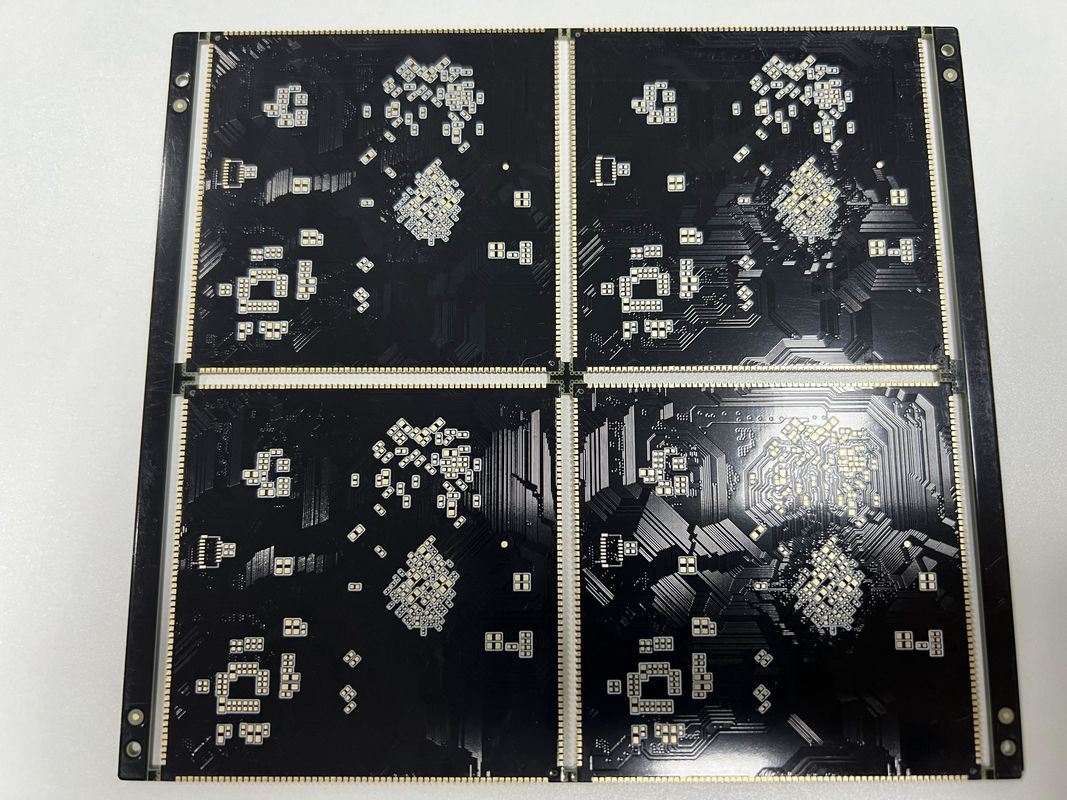

لوحة HBI PCB عالية الكثافة المتقدمة مع نصف فتحة BGA 0.25mm مصباح مصباح 10 1 نسبة الجانب
لوح PCB HDI هو الحل المتطور لتطبيقات الارتباط المتبادل عالية الكثافة ، والذي يتضمن أحدث التطورات في تكنولوجيا PCB.تم تصميم هذا المنتج لتلبية التركيبات الإلكترونية المتطورةوخاصة عندما تكون المساحة و الوزن عوامل حاسمة. لوحة PCB HDI هي مناسبة تماما للصناعات التي تتطلب أداء عالية وموثوقية، مثل الطيران والفضاء، العسكرية، الطبية،والاتصالات.
في جوهر قدرات لوحة PCB HDI هي عدد طبقاتها المثير للإعجاب ، والذي يتراوح من 4 إلى 20 طبقة. هذا التصميم متعدد الطبقات يسمح بتنظيم أكثر كثافة للمكونات الإلكترونية ،تيسير الدوائر المعقدة ضمن بصمة صغيرةويتم تحقيق التواصل المتعدد من خلال استخدام الميكروفيا وتقنيات تصنيع PCB المتقدمة، مما يضمن سلامة الإشارة العالية والأداء الكهربائي.
واحدة من أبرز خصائص لوحة PCB HDI هي الحد الأدنى لحجم الثقب الذي يبلغ 0.15 ملم فقط.هذا الحجم الجاف من الضروري لاستيعاب المكونات المصغرة المستخدمة في التصاميم عالية الكثافةلا توفر القنوات الصغيرة المساحة فحسب، بل تساهم أيضًا في الحد الكلي من فقدان الإشارة والتحدث المتقاطع، وهو أمر حاسم للحفاظ على سلامة إشارات السرعة العالية.
التحكم في المعوقة هو ميزة أخرى حاسمة للوحة HDI PCB. تم تصميم هذا المنتج مع التحكم الدقيق في معوقة مسارات الإشارة،ضرورة لنقل البيانات عالية السرعةيضمن التحكم في العائق أن لوحة HDI PCB قادرة على دعم متطلبات الأداء الكهربائي الصارمة لمحولات HD SDI وغيرها من التطبيقات الرقمية عالية السرعة.هذه الإدارة الحذرة العقبة يقلل من انعكاسات الإشارة وتأخير التوقيت، وتوفير أداء موثوق به ومتسق.
لا توجد متطلبات خاصة عقبة أمام لوحة PCB HDI. المنتج قابل للتكيف ويمكن تخصيصه لتشمل ميزات فريدة مثل منفذ مصباح.هذه القدرة على التكيف تسمح لوحة HDI PCB أن تكون مصممة لتطبيقات محددة، وضمان تلبية المتطلبات الأكثر تخصصا دون المساس بالأداء أو الجودة.
عندما يتعلق الأمر بضمان الجودة ، تخضع لوحة HDI PCB لبروتوكولات اختبار صارمة لضمان أن كل لوحة تلبي أعلى المعايير.يخضع المنتج للفحوصات الإلكترونية وفحوصات الأشعة السينية بنسبة 100% لتحديد أي عيوب محتملة وتصحيحهاهذه الاختبارات تضمن موثوقية القنوات، ومفاصل اللحام، والنزاهة العامة لـ PCB قبل التسليم.عملية الاختبار الدقيقة هذه حاسمة للتطبيقات حيث الفشل ليس خيارا.
إن قدرات HDI PCB Board تجعلها خيارًا مثاليًا للاستخدام في HDI Printed Circuit Boards التي تعني المصغرة والسرعة العالية والأداء العالي.الميزات المتقدمة لللوحة والاختبارات الصارمة تضمن أنها قادرة على التعامل مع متطلبات الأجهزة الإلكترونية الحديثةسواء كان يستخدم في محول HD SDI أو أي تطبيق آخر حيث الكثافة العالية والموثوقية العالية هي الأهمية القصوى ، HDI PCB Board يوفر نتائج استثنائية.
في الختام، HDI PCB Board هو خيار متفوق للعملاء الذين يبحثون عن تكنولوجيا PCB المتطورة. مع ميزات مثل الحد الأدنى لحجم الثقب من 0.15mm،قابلية التخصيص لمتطلبات خاصة مثل مصباح مصباح، وإجراءات الاختبار الشاملة، هذا المنتج يبرز في السوق. عدد الطبقات من 4-20 طبقة يوفر تنوعا لمجموعة واسعة من التطبيقات،مما يجعل لوحة HDI PCB عنصرًا لا غنى عنه لأي تصميم إلكتروني عالي الكثافة.
| المعلم التقني | المواصفات |
|---|---|
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| حجم الثقب | 0حفر ليزر 1 ملم |
| أثر الدقيقة | 3/3 مليون |
| متطلبات خاصة | مخرج المصباح |
| التحكم في العائق | نعم.. |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| طبقة اللوح | 6-32L |
| نسبة الجوانب | 10:1 |
| عدد الطبقات | 4-20 طبقة |
الـ HDI PCBs أو High Density Interconnector Printed Circuit Boards تمثل قفزة كبيرة في تكنولوجيا تصنيع الـ PCBيسمح بتصميم أكثر تكاملاً إلى جانب كثافة دائرة أعلى وتحسين الأداء الكهربائييتميز PCBs HDI بميزاتها الدقيقة ، بما في ذلك الحد الأدنى لحجم الثقب من 0.15mm والحد الأدنى لعرض الأثر والفاصل من 3 / 3MIL ، والتي تمكن من مزيد من الوظائف في مساحة أصغر.إمكانيات عدد الطبقات تتراوح من 4 إلى 20 طبقةفي مجال تصنيع أقراص PCB HDI ، تجعل هذه الصفات من أقراص PCB HDI مثالية للتطبيقات الإلكترونية المتقدمة.
المناسبات والسيناريوهات التطبيقية لـ HDI PCB متنوعة ، وتشمل العديد من الصناعات والتقنيات حيث تكون الموثوقية وتوفير المساحة وتحسين الأداء الكهربائي أمرًا أساسيًا.في صناعة الاتصالات، تعد لوحات الدوائر المطبوعة HDI لا غنى عنها لأجهزة مثل الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء ، حيث يزداد الطلب على التقليص دون التنازل عن الوظائف.تصميم PCB ذو الكثافة العالية يسمح بتعبئة المزيد من المكونات في مساحة أصغر، ودعم الاتجاه نحو أجهزة أنيقة وأكثر ضيقة.
في مجال الإلكترونيات الطبية، يتم استخدام PCBs HDI في الأجهزة الطبية المحمولة الصغيرة والمعقدة التي تتطلب دقة عالية وموثوقية.حجم الثقب الصغير وعدد الطبقات العالي يجعل لوحات HDI الحل المثالي لتصغير الأجهزة الطبية مثل أجهزة تنظيم ضربات القلب، معدات التصوير، وأجهزة التشخيص المتقدمة التي تستفيد من سلامة إشارة عالية تكنولوجيا HDI وخسارة إشارة أقل.
تستفيد تطبيقات الطيران والفضاء والدفاع أيضًا من تصميم PCB عالي الكثافة ، حيث تعمل الأنظمة غالبًا في ظل ظروف شديدة ويتميز المساحة والوزن.يمكن العثور على لوحات الارتباط ذات الكثافة العالية في أنظمة ألكترونيات الطيران، الاتصالات عبر الأقمار الصناعية، والمعدات العسكرية المختلفة، حيث تعزيز أدائها وموثوقيتها أمر بالغ الأهمية لنجاح المهمة.
وبالإضافة إلى ذلك، تتضمن صناعات السيارات بشكل متزايد PCBs HDI في تصاميمها. مع ظهور المركبات الكهربائية وأنظمة مساعدة السائق المتقدمة (ADAS) ،الحاجة إلى حلول PCB موثوقة ومدمجة لم تكن أبداً أكبرتقنية HDI تدعم دمج الإلكترونيات المعقدة في السيارات مع الحفاظ على مقاومة الظروف القاسية المعتادة في بيئات السيارات.
في الإلكترونيات الاستهلاكية، هي الأقراص الصلبة الصلبة هي العمود الفقري لأحدث الأجهزة والأجهزة، من الكاميرات وأجهزة التحكم في الألعاب إلى الأجهزة الذكية.توفر أقراص PCB ذات الكثافة العالية البنية التحتية اللازمة لدعم الدوائر المعقدة في مساحة محدودة.
وأخيراً، تستخدم صناعات الكمبيوتر والتخزين تقنية HDI لللوحات الأم والخوادم وأجهزة الاتصالات عالية السرعة. مع زيادة عدد الطبقات والتصغير،توفر PCBs HDI أداءً كهربائيًا متفوقًا وتبديد الحرارة، وهو أمر حيوي لمعالجة عالية السرعة والموثوقية المطلوبة في هذه القطاعات.
باختصار ، فرص التطبيق والسيناريوهات لمنتج لوحة PCB HDI واسعة الحجم وحاسمة لتقدم الإلكترونيات الحديثة. خصائصها من الحد الأدنى من حجم الثقب ، والحد الأدنى من آثار ،و عدد الطبقات المتغير، جنبا إلى جنب مع عدد الطبقات العالي الممكن في تصميمه، تجعله مكونًا أساسيًا لعمليات تصنيع PCB HDI المتطورة عبر العديد من الصناعات المتقدمة.
يقدم منتجنا HDI PCB Board مجموعة من خدمات التخصيص لتلبية متطلبات التطبيقات التي تتطلب حلول اتصال عالية الكثافة. باستخدام مادة خام FR4 IT180 الممتازة،هذه اللوحات توفر موثوقية متفوقة وأداء.
مع نسبة شكل مثيرة للإعجاب من 10:1، لوحات الدوائر المطبوعة HDI لدينا مصممة لاستيعاب التصاميم المعقدة من الإلكترونيات الحديثة.ضمان مسارات إشارة دقيقة وواضحة لاحتياجات HD SDI Converter وتطبيقات عالية الوضوح الأخرى.
نحن نفهم أن المتطلبات الخاصة، مثل مصباح مصباح، غالبا ما تكون ضرورية للتطبيقات المخصصة. خدمات التخصيص لدينا تمتد لتلبية هذه الاحتياجات الفريدة،التأكد من أن لوحة PCB HDI الخاصة بك مناسبة تمامًا لمواصفاتك.
يمكن تعديل سمك لوحات الـ HDI PCB الخاصة بنا ضمن نطاق 0.4-3.2mm للامتثال لتصميمك المحدد ومتطلباتك الميكانيكيةتوفير حل متعدد الاستخدامات لتحديات الدوائر عالية الكثافة.
تم تصميم لوحة PCB HDI مع أحدث تقنيات الارتباط بين الكثافة العالية ، مما يضمن أداء عالية وموثوقية لتطبيقات مختلفة.لدينا الدعم الفني والخدمات للوحة PCB HDI ملتزمة بتزويدك بالمساعدة التي تحتاجها لدمج هذا المنتج في مشاريعك بفعالية.
الدعم الفني للمنتج:
1وثائق شاملة: نحن نقدم كتيبات مفصلة للمستخدم ومواصفات المنتج لمساعدتك على فهم قدرات وحدود HDI PCB Board.
2دليل حل المشاكل: تم تصميم دليل حل المشاكل لدينا لمساعدتك في تشخيص وحل المشاكل الشائعة التي قد تنشأ أثناء استخدام لوحة PCB HDI لدينا.
3الاستفسار الفني: بالنسبة للأسئلة التقنية الأكثر تعقيدا، فريقنا من الخبراء متاح لتزويدك بالرؤى والحلول المصممة خصيصا لحالة الاستخدام الخاصة بك.
خدمات:
1مراجعة التصميم: قبل التصنيع ، نقدم خدمة مراجعة التصميم لضمان أن تصميم لوحة PCB HDI الخاص بك مثالي للأداء والقدرة على التصنيع.
2اختبار النموذج الأولي: يمكننا المساعدة في اختبار النموذج الأولي للتحقق من أداء لوحة PCB HDI الخاصة بك في ظروف العالم الحقيقي قبل الانتقال إلى الإنتاج الكامل.
3دعم ما بعد البيع: فريق دعم ما بعد البيع لدينا هنا لمساعدتك في أي مشاكل قد تنشأ بعد أن تتلقى لوحة PCB HDI ،ضمان استمرار رضاك عن منتجاتنا.
يرجى ملاحظة أن دعمنا التقني وخدماتنا لا تشمل خدمات الإصلاح المادي.نحن ملتزمون بتوفير أعلى مستوى من دعم العملاء من خلال قنواتنا المتاحة والموارد.
أرسل استفسارك مباشرة إلينا
