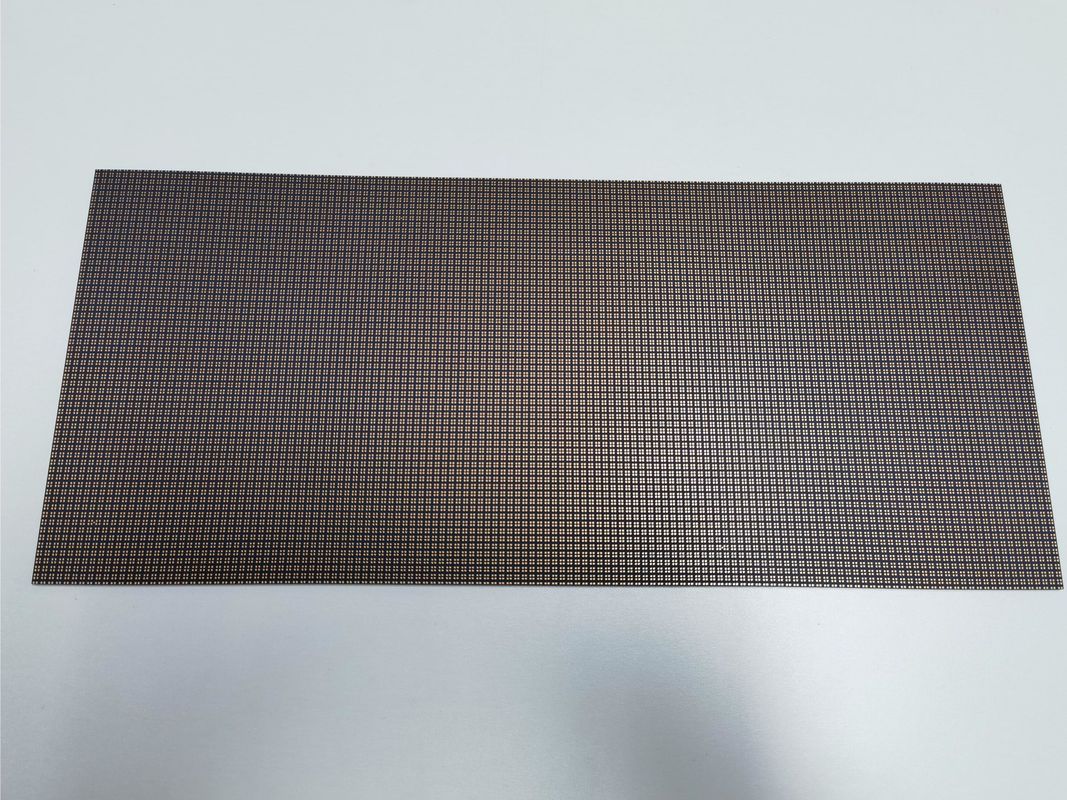

لوحة الدوائر المطبوعة عالية الكثافة (HDI) لشاشة LED P1.25 في الباب 1+N+1 عالية الكثافة الموصلة
تُعد لوحة الدوائر المطبوعة عالية الكثافة (HDI) إنجازًا تقنيًا في عالم تصنيع لوحات الدوائر المطبوعة (PCB)، حيث تعرض قدرات متطورة مناسبة لمجموعة واسعة من التطبيقات المعقدة والحاسمة للأداء. تتضمن عملية تصنيع لوحات الدوائر المطبوعة عالية الكثافة (HDI) تقنيات متقدمة لإنتاج لوحات تحتوي على عدد أكبر من المكونات لكل وحدة مساحة، بالإضافة إلى تحسين الأداء الكهربائي والموثوقية. سيتعمق ملخص هذا المنتج في سمات ومزايا منتج لوحات الدوائر المطبوعة عالية الكثافة (HDI) الخاص بنا، مع تسليط الضوء على الميزات الرئيسية التي تجعله خيارًا مثاليًا للأجهزة الإلكترونية المتطورة.
إحدى الخصائص البارزة للوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا هي نسبة الأبعاد الرائعة التي تبلغ 10:1. تشير نسبة الأبعاد العالية هذه إلى قدرتنا على إنتاج لوحات دوائر مطبوعة بخطوط ومسافات أدق، بالإضافة إلى ثقوب أصغر، وهي ضرورية لوضع المكونات بكثافة عالية. هذه الميزة مفيدة بشكل خاص للإلكترونيات الحديثة التي تتطلب تصغيرًا دون المساس بالأداء. من خلال استخدام نسبة أبعاد بهذا الحجم، يمكن للوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا استيعاب حزم IC أكثر تقدمًا ببصمة مخفضة.
عندما يتعلق الأمر باختبار وضمان جودة لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا، فإننا لا ندخر جهدًا. تخضع كل لوحة لاختبار إلكتروني بنسبة 100% وفحص بالأشعة السينية للتحقق من سلامة الطبقات الداخلية، وخاصة الثقوب الدقيقة التي تعد جزءًا لا يتجزأ من لوحات الدوائر المطبوعة عالية الكثافة (HDI). يضمن بروتوكول الاختبار الشامل هذا أن كل لوحة تلبي معايير الجودة الصارمة لدينا، مما يوفر لعملائنا الثقة في أنهم يتلقون منتجًا قادرًا على الأداء بشكل موثوق في تطبيقاتهم.
تتميز لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا بعرض خطوط ومسافات لا تقل عن 3/3 ميل (عرض خط 3 ميل ومسافة 3 ميل). تتيح تقنية الخطوط الدقيقة هذه توجيهًا عالي الكثافة، وهو أمر بالغ الأهمية لدعم رقائق اليوم ذات العدد الكبير من الأرجل المستخدمة في لوحات الدوائر متعددة الطبقات المعقدة. يرتبط تصغير الخطوط والمسافات بشكل مباشر بالأداء العام للجهاز الإلكتروني، مما يسمح بنقل أسرع للإشارة وتقليل التداخل والتشويش.
تتجسد مرونة لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا بشكل أكبر من خلال النطاق الواسع لطبقات اللوحات التي نقدمها، والتي تتراوح من 6 إلى 32 طبقة. تتيح هذه المرونة تخصيص لوحة الدوائر المطبوعة لتناسب الاحتياجات المحددة لأي تطبيق، من الأجهزة البسيطة إلى الأنظمة الأكثر تعقيدًا. يسهل النهج متعدد الطبقات دمج المزيد من الوظائف في وحدة واحدة، مما يحسن المساحة على اللوحة ويمكّن من إنشاء أجهزة إلكترونية أكثر إحكامًا وكفاءة.
تتمثل إحدى الميزات الحاسمة للوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا في حجم الثقب، والذي يمكن أن يصل إلى 0.1 مم بفضل تقنية الحفر بالليزر لدينا. تُعد الثقوب الدقيقة المحفورة بالليزر مكونًا أساسيًا للوحات الدوائر المطبوعة عالية الكثافة (HDI)، مما يسمح بتوصيل طبقات متعددة بدقة وموثوقية استثنائية. تتيح هذه الثقوب الدقيقة بناء دوائر معقدة للغاية مع الحفاظ على حجم لوحة مخفض، وهو أمر ضروري للإلكترونيات الحديثة التي تتطلب نقل إشارة عالي السرعة وتصغيرًا.
لتلخيص ذلك، فإن لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا في طليعة تصنيع لوحات الدوائر المطبوعة عالية الكثافة (HDI)، حيث تقدم نسبة أبعاد رائعة تبلغ 10:1، واختبارات إلكترونية وفحوصات بالأشعة السينية بنسبة 100% صارمة، وقدرات خطوط دقيقة تبلغ 3/3 ميل، ونطاقًا واسعًا من طبقات اللوحات من 6 إلى 32، وثقوبًا دقيقة بحجم ثقب يصل إلى 0.1 مم محفور بالليزر. تجعل هذه الميزات مجتمعة لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا معيارًا ذهبيًا في الصناعة، ومناسبة لمجموعة متنوعة من التطبيقات عالية الأداء حيث الكثافة والموثوقية والتصغير أمران بالغا الأهمية. عندما يتعلق الأمر بتصنيع لوحات الدوائر المطبوعة عالية الكثافة (HDI)، فإن منتجنا يقف كدليل على الهندسة المتقدمة والتميز في التصنيع، ويلبي المتطلبات المتطورة لصناعة الإلكترونيات.
| المعلمة | المواصفات |
|---|---|
| اسم لوحة الدوائر المطبوعة | لوحات HDI 4L 1+N+1 |
| الحد الأدنى للخط | 3/3 ميل |
| سمك اللوحة | 0.2 مم - 6.00 مم (8 ميل - 126 ميل) |
| الحد الأدنى لحجم الثقب | 0.15 مم |
| حجم الثقب | 0.1 مم حفر بالليزر |
| طلب خاص | نصف ثقب، 0.25 مم BGA |
| المواد الخام | FR4 IT180 |
| السماكة | 0.4-3.2 مم |
| الكلمات المفتاحية | موصل عالي الكثافة (HDI) |
| متطلبات خاصة | مقبس مصباح |
تُعد لوحة الدوائر المطبوعة عالية الكثافة (HDI)، التي تتميز بنطاق متعدد الاستخدامات من 6-32 طبقة، خيارًا ممتازًا للإلكترونيات المتطورة حيث يكون المساحة والوزن اعتبارًا رئيسيًا. تُعد لوحات الدوائر المطبوعة عالية السرعة هذه ضرورية في التطبيقات التي تتطلب وضع مكونات كثيفة مقترنة بخصائص كهربائية عالية الأداء. مع اختبار إلكتروني بنسبة 100% وفحص بالأشعة السينية، تضمن هذه اللوحات المطبوعة عالية الكثافة (HDI) الموثوقية والوظائف، مما يجعلها مثالية للبيئات الحرجة وعالية المخاطر.
إحدى الميزات البارزة لهذه اللوحات المطبوعة عالية الكثافة (HDI) هي نسبة الأبعاد الرائعة التي تبلغ 10:1 والحد الأدنى لحجم الثقب البالغ 0.15 مم. تُعد هذه المواصفات حاسمة للتطبيقات التي تتطلب موصلات عالية الدقة وثقوبًا مصغرة، والتي توجد غالبًا في أنظمة الحوسبة والاتصالات المتقدمة. تتيح ميزات الطلب الخاص مثل الثقوب النصفية و BGA 0.25 مم دمج هذه اللوحات في تجميعات إلكترونية متطورة مع مكونات ذات مسافات دقيقة.
مناسبات التطبيق لهذه اللوحات المطبوعة عالية الكثافة (HDI) واسعة، بما في ذلك على سبيل المثال لا الحصر، الأجهزة الطبية، وأدوات الطيران، ومعدات الدفاع، حيث يكون الأداء المتسق والاعتمادية غير قابلين للتفاوض. تتألق تقنية HDI بشكل خاص في الإلكترونيات الاستهلاكية المحمولة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة، حيث يستمر الطلب على الأجهزة الأصغر والأخف والأقوى في التصاعد. في هذه السيناريوهات، يتم الاستفادة بشكل كبير من قدرة لوحة الدوائر المطبوعة عالية الكثافة (HDI) على نقل الإشارة عالي السرعة وهيكلها الموفر للمساحة.
علاوة على ذلك، فإن لوحة الدوائر المطبوعة عالية الكثافة (HDI) مناسبة أيضًا لتطبيقات السيارات، وخاصة في المركبات الكهربائية وأنظمة مساعدة السائق المتقدمة (ADAS)، حيث أصبح دمج وظائف متعددة في مساحات أصغر أمرًا شائعًا بشكل متزايد. تُعد الخصائص الكهربائية الموثوقة وقدرات التوصيل عالية الكثافة أمرًا بالغ الأهمية في هذه السيناريوهات لضمان السلامة والكفاءة.
في البيئات الصناعية، حيث تتطلب الآلات أنظمة تحكم متطورة، يضمن التصميم القوي وبرنامج الاختبار للوحات الدوائر المطبوعة عالية الكثافة (HDI) قدرتها على تحمل قسوة البيئات الصناعية مع توفير الدقة اللازمة للأتمتة والتحكم. تلبي نسبة الأبعاد العالية والميزات المتخصصة مثل الثقوب النصفية الاحتياجات الفريدة لتطبيقات الصناعة عالية التقنية، مما يتيح التكامل السلس في مجموعة متنوعة من المعدات.
باختصار، تُعد لوحة الدوائر المطبوعة عالية الكثافة (HDI) منتجًا مثاليًا لمجموعة لا حصر لها من التطبيقات التي تتطلب سرعة عالية وكثافة عالية وموثوقية عالية، وذلك بفضل مواصفاتها المتقدمة واختباراتها الشاملة. تتيح قابلية تكييف تصميمها استخدامها في مجموعة متنوعة من المناسبات والسيناريوهات، من الإلكترونيات الاستهلاكية إلى التطبيقات الصناعية عالية الطلب.
استكشف منتج لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا، المصمم خصيصًا لتلبية المتطلبات المتطورة للتطبيقات الإلكترونية المتقدمة. تم تصميم لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا لتحقيق موثوقية عالية الأداء، مع دعم مجموعة واسعة من التقنيات بما في ذلك أنظمة محولات HD SDI وتطبيقات لوحات الدوائر المطبوعة DDR4.
من خلال بروتوكول اختبار شامل، نضمن أن تخضع كل لوحة دوائر مطبوعة عالية الكثافة (HDI) لاختبارات إلكترونية وفحوصات بالأشعة السينية بنسبة 100% لضمان أعلى جودة وأداء خالٍ من الأخطاء.
تلبي خدمات تخصيص منتجاتنا عددًا متنوعًا من طبقات اللوحات، حيث تقدم خيارات من 4-20 طبقة لتعقيد ووظائف مختلفة. لتصميمات أكثر تعقيدًا، نقدم طبقات لوحات تتراوح من 6-32 طبقة، لتلبية متطلبات HDI الأكثر تطلبًا.
تأتي جميع لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا مع تحكم في المعاوقة كميزة قياسية، مما يضمن سلامة الإشارة وأداء كهربائيًا متسقًا عبر جميع التصميمات.
تُعد لوحة الدوائر المطبوعة عالية الكثافة (HDI) لوحة دوائر مطبوعة موصلة عالية الكثافة مصممة لتلبية التطبيقات الإلكترونية المتقدمة التي تتطلب كثافة دوائر أعلى من لوحات الدوائر المطبوعة التقليدية. تكرس خدمات الدعم الفني والخدمات لمنتج لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا لضمان أن تكون تجربتك مع منتجنا سلسة وفعالة.
خدمات الدعم الفني:
التزامات الخدمة:
هدفنا هو تقديم دعم وخدمات استثنائية لضمان أن تلبي لوحة الدوائر المطبوعة عالية الكثافة (HDI) الخاصة بك وتتجاوز توقعاتك. للحصول على أي مساعدة إضافية، يرجى الرجوع إلى صفحة دعم الاتصال الخاصة بنا.
