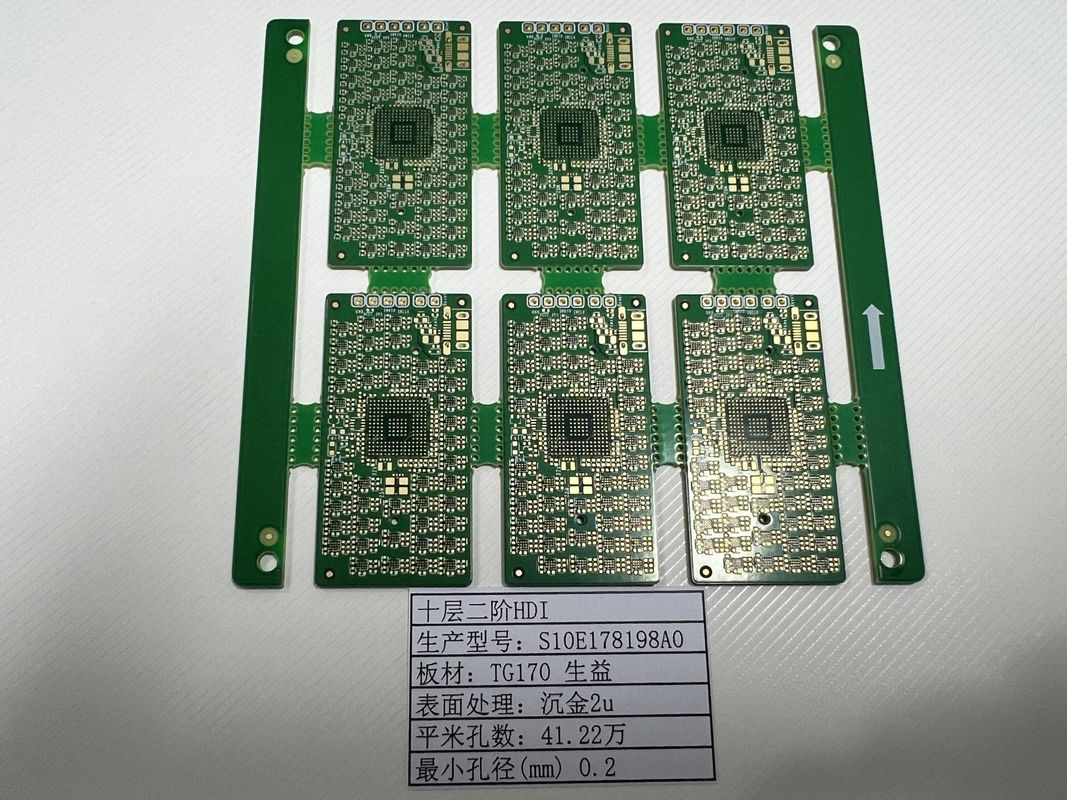

التحكم في العائق HDI PCB Board 10 1 نسبة الجانب 10 طبقة 2 + N + 2 X Ray اختبار رقيق للغاية 0.2mm-6.00mm
لوحة الـ HDI (الترابط عالي الكثافة) هي معجزة تكنولوجية في مجال المكونات الإلكترونيةتلبية الاحتياجات المتقدمة للإلكترونيات الحديثة مع أداء متفوق وموثوقيةتم تصميم هذه اللوحات خصيصًا للتطبيقات التي تتطلب تكوينًا أكثر كثافة للمكونات وعددًا أكبر من الاتصالات. مثالية لتطبيقات لوحات PCB عالية السرعة ،الـ HDI PCB دليل على تطور تكنولوجيا لوحات الدوائر، تلبية الاتجاه نحو التصغير دون التنازل عن الوظائف.
في قلب لوحة PCB HDI تكمن قدرتها المثيرة للإعجاب لدعم الحد الأدنى لحجم الثقب من 0.15mm فقط.تسهيل دمج أكثر من مكونات على لوحة واحدةهذا التصغير عنصر رئيسي في إنتاج أجهزة خفيفة الوزن ومدمجة وذات كفاءة عالية والتي هي سمة مميزة لسوق الإلكترونيات اليوم.
الجودة والموثوقية هي الأهمية القصوى لـ HDI PCB ، ولضمان أن كل لوح يلبي أعلى المعايير ، هناك بروتوكول اختبار صارم. كل لوح يخضع لـ 100% اختبار إلكتروني ،حيث يتم التحقق من الأداء الكهربائي لضمان الوظيفة والموثوقيةبالإضافة إلى ذلك ، يتم استخدام فحص الأشعة السينية لفحص الهياكل الداخلية للمجلس ،التحقق من سلامة الهياكل المتعددة الطبقات والاتصالات الدقيقة غير المرئية بالعين المجردةيضمن هذا النهج التجريبي المزدوج أن كل لوحة PCB HDI خالية من العيوب ومستعدة لمطالب التطبيقات عالية السرعة وعالية الأداء.
لتلبية مجموعة واسعة من المتطلبات ، يمكن أن يختلف عدد طبقات اللوحة لـ HDI PCB من 6 إلى 32 طبقة مذهلة (6-32L).هذه المرونة تسمح لتصميم وتصنيع PCBs التي يمكن أن تتعامل مع العديد من التطبيقات، تتراوح من أسهل الأجهزة إلى أنظمة الحوسبة الأكثر تعقيدا. التصميم متعدد الطبقات يساعد أيضا في الحد من فقدان الإشارة والتحدث المتقاطع،وهو أمر بالغ الأهمية في تطبيقات لوحات PCB عالية السرعة حيث تكون سلامة الإشارة ضرورية.
لتلبية الطلبات المتخصصة ، يمكن لوحة HDI PCB استيعاب طلبات خاصة مثل نصف الثقوب ومساحة BGA (Ball Grid Array) البالغة 0.25 مم.تستخدم لإنشاء اتصال متبادل بين اللوحات أو لتثبيت المكونات مباشرة على حافة PCBالقدرة على 0.25 ملم BGA مسافة ملحوظة بشكل خاص لأنها تسمح لتعبئة أكثر كثافة من ICs (الدوائر المتكاملة) ، وهو أمر حاسم للجمعات الإلكترونية الضيقة للغاية.هذه الخصائص تؤكد قدرة الـ HDI PCB على التكيف مع متطلبات التصميم والوظائف المختلفة، وتعزيز دورها في تطوير المنتجات الإلكترونية المتطورة.
إن دمج تكنولوجيا الارتباطات عالية الكثافة يجعل لوحة PCB HDI عنصرًا لا غنى عنه في الإلكترونيات الحديثة ،حيث تتزامن زيادة متطلبات الأداء مع الحاجة إلى تقليل الحجمالـ HDI PCB ليس مجرد مكون، إنه حل يمكّن من انتشار الإلكترونيات المتقدمة في قطاعات مثل الاتصالات والحوسبة والأجهزة الطبية،والصناعات الجوية والفضاءمع قدراتها الاستثنائية في دعم عمليات لوحة PCB عالية السرعة و تنوعها في استيعاب عدد الطبقات المختلفة والطلبات الخاصة ،الـ HDI PCB تقف كحجر أساس للتصميم والتصنيع الإلكتروني.
باختصار ، يمثل HDI PCB Board قمة تصميم PCB ، حيث يوفر حلًا للاتصالات ذات الكثافة العالية للتطبيقات الإلكترونية الأكثر تطلبًا.مع قدراتها على فتح ثقوب فائقة الدقة، إجراءات اختبار صارمة، عدد طبقات قابلة للتكيف، والقدرة على تلبية طلبات التصميم المحددة،الـ HDI PCB هو الاختيار النهائي للمهندسين والمصممين الذين يسعون لدفع حدود ما هو ممكن في تصغير المكونات الإلكترونية ووظائفها.
| المعلم التقني | الوصف |
|---|---|
| المواد الخام | FR4 IT180 |
| متطلبات خاصة | مخرج المصباح |
| طبقة اللوح | 6-32L |
| التحكم في العائق | نعم.. |
| سمك | 0.4-3.2ملم |
| الكلمات الرئيسية | الصلات ذات الكثافة العالية |
| عدد الطبقات | 4-20 طبقة |
| نسبة الجوانب | 10:1 |
| حجم الثقب | 0حفر ليزر 1 ملم |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
برنامج HDI (High Density Interconnector) PCB هو لوحة PCB عالية السرعة مصممة لتلبية المتطلبات الصارمة للأجهزة الإلكترونية الحديثة حيث يكون المساحة والوزن والأداء أمرًا حاسمًا.مع عدد طبقات تتراوح من 4 إلى 20 طبقة، هذه الألواح متعددة الاستخدامات بشكل استثنائي ويمكن أن تتكيف مع تطبيقات مختلفة، مما يجعلها مثالية لمجموعة واسعة من المناسبات والسيناريوهات.
أحد التطبيقات الرئيسية للوحات الالكترونية عالية الدقة هو في مجال الحوسبة، حيث أداء لوحات الالكترونية عالية السرعة هو أمر بالغ الأهمية.إلى جانب القدرة على تنفيذ 0تقنية.25 ملم BGA (Ball Grid Array) ، تجعلهم مثاليين لأجهزة الكمبيوتر المحمولة والخوادم وأجهزة الكمبيوتر عالية الأداء التي تتطلب معالجة بيانات سريعة وأقل فترة تأخير.تكنولوجيا نصف الثقب مفيدة بشكل خاص في تطبيقات وصلات الحافةيضمن اتصال قوي وموثوق به للأجهزة الطرفية.
في صناعة الاتصالات ، تعد PCBs HDI لا غنى عنها بسبب أدائها الكهربائي الممتاز وقدرتها على دعم نقل الإشارات عالية السرعة.تتيح مسار 3/3 مليون دقيقة ضئيل لإرسال أكثر كثافة للإشارات، وهو أمر بالغ الأهمية في الهواتف الذكية والمحطات الأساسية وأجهزة الاتصال الأخرى التي تتطلب التقليص دون التنازل عن السرعة أو سلامة الإشارة.
يرى ظهور التكنولوجيا القابلة للارتداء أيضاً أن الهيكل الالكتروني الصلب (HDI PCB) هو مكون أساسي.الأجهزة القابلة للارتداءسواء كان ذلك لمراقبي اللياقة البدنية، الساعات الذكية، أو أجهزة المراقبة الطبية، خصائص HDI PCB مثل 0.1mm حجم ثقب الليزر الحفرالاتصالات الدقيقة المطلوبة في هذه المنتجات المتطورة.
الأجهزة الطبية، وخاصة تلك التي تتطلب دقة عالية وموثوقية، تستفيد بشكل كبير من تطبيق لوحات PCB HDI.الآلات مثل معدات التصوير وأدوات التشخيص تعتمد على قدرة لوحة PCB عالية السرعة على العمل باستمرار في ظل الظروف الحرجةوعلاوة على ذلك، فإن ضمان الاختبار الإلكتروني والاختبار بالأشعة السينية بنسبة 100٪ يضمن أن كل مجلس يلبي المتطلبات الصارمة للشهادات الطبية.
وأخيرا، في قطاعات الطيران والفضاء والدفاع، فإن موثوقيتها وقدراتها عالية السرعة لـ HDI PCBs تجعلها مناسبة للاستخدام في أجهزة الطيران وأنظمة الأقمار الصناعية وأجهزة الاتصالات العسكرية.الاختبار الصارم والتصنيع الدقيق لهذه اللوحات يعني أنها يمكن أن تتحمل الظروف القاسية وتوفير أداء موثوق به عندما فشل ليس خيارا.
في الختام ، لوح PCB HDI هو منتج متعدد الاستخدامات والذي هو جزء لا يتجزأ من التقدم في الإلكترونيات عالية السرعة. تطبيقاته واسعة النطاق ،يلمس كل جانب من جوانب المشهد التكنولوجي الحديثمن الحوسبة إلى التكنولوجيا القابلة للارتداء، ومن الرعاية الصحية إلى الدفاع، الـ HDI PCB تقف في قلب الابتكار، ودفع تطوير أجهزة إلكترونية أصغر وأسرع وأكثر موثوقية.
خدماتنا لـ High Speed PCB تلبي الاحتياجات المتخصصة للأجهزة الإلكترونية الحديثة من خلال تقديم تعديل لوحة PCB ذات الكثافة العالية.يمكنك تحديد الحد الأدنى لحجم الحفرة من 0.15ملم، لضمان أن لوحة نموذج كثافة عالية يمكن أن تستوعب متطلبات التصميم المعقدة من المكونات الإلكترونية المتقدمة.
يأتي لوحة HDI PCB مع مجموعة من سمك اللوحات من 0.2mm حتى 6.00mm (8mil-126mil) ، مما يسمح لمجموعة متنوعة من التطبيقات ومعايير المتانة.سواء كنت تعمل على وزن خفيفأو جهاز محمول أو دائرة قوية عالية الطاقة، يمكننا تخصيص اللوحة لتلبية احتياجاتك.
نحن نقدم أيضًا تخصيصًا شاملًا لعدد الطبقات ، مع خيارات تتراوح من 4 إلى 20 طبقة. هذه المرونة تضمن أن لوحة PCB HDI الخاصة بك محسّنة لاستخدامها المقصود ،سواء كان للأجهزة البسيطة أو المعقدةمعدات متعددة الوظائف
وبالإضافة إلى ذلك نضمن التحكم في الانسداد مع خدماتنا لـ HDI PCB. هذا أمر بالغ الأهمية للحفاظ على سلامة الإشارة في تطبيقات PCB عالية السرعة،التأكد من أن لوحة نموذج كثافة عالية الخاص بك يؤدي بشكل موثوق في سرعات يطلبها التكنولوجيا اليوم.
لدينا HDI (الكثافة العالية الارتباط) لوحة PCB مدعومة بالدعم الفني الشامل والخدمات لضمان أن تحصل على أقصى استفادة من المنتج الخاص بك. مع توجيهات الخبراء على التصميم،التنفيذ، والتحسين، ونحن مكرسون لتوفير لكم مع الدعم الذي تحتاجه للحفاظ على HDI الخاص بك لوحة PCB العمل في أعلى أداء.
دعمنا التقني يتضمن الوصول إلى فريق من المهندسين ذوي المعرفة والخبرة الذين يمكن أن يساعدوا في أي أسئلة أو مشاكل قد تنشأ.من الإعداد الأولي إلى حل المشاكل في الدوائر المعقدة، فريقنا هنا لتقديم المشورة والحلول الخبراء.
بالإضافة إلى الدعم من فريقنا ، نحن نقدم مجموعة من الخدمات المصممة لتمديد عمر وتعزيز وظائف لوحة PCB HDI الخاصة بك. تشمل هذه الخدمات على سبيل المثال لا الحصر:
نحن نقدم أيضا الوثائق والموارد لمساعدتك على الحصول على أقصى استفادة من لوحة PCB HDI الخاصة بك. وهذا يشمل الدليل الفني، أدلة أفضل الممارسات،وملاحظات التطبيق التي تغطي مجموعة واسعة من المواضيع ذات الصلة بتكنولوجيا PCB HDI.
التزامنا بنجاحك لا ينتهي مع بيع لوحة الـ (هي دي آي)نحن نسعى جاهدين لتوفير الدعم المستمر والخدمات لضمان رضاك وأداء المنتج على المدى الطويل.
