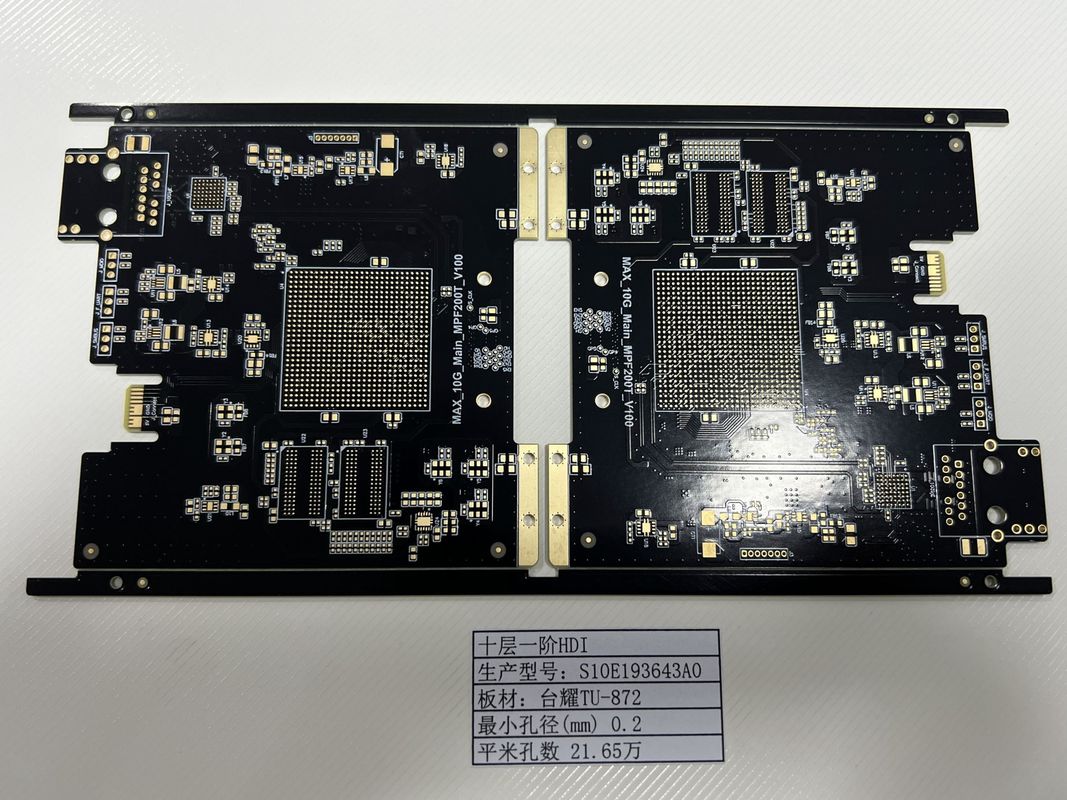

لوحة الدوائر المطبوعة عالية الكثافة FR4 TU-872 بسرعة عالية 10 طبقات 3/3 ميل كثافة موصل لوحة الدوائر المطبوعة 4L 1 N 1 لوحات HDI ENIG IP4452
لوحة الدوائر المطبوعة عالية الكثافة (HDI) هي لوحة دوائر مطبوعة متطورة عالية الكثافة (HDI) مصممة للتطبيقات التي تكون فيها الأداء العالي والموثوقية والدقة أمرًا بالغ الأهمية. تم تصنيع لوحة الدوائر المطبوعة عالية الكثافة هذه بدقة باستخدام تقنيات تصنيع متقدمة، وهي مثالية للجيل الأحدث من الأجهزة الإلكترونية التي تتطلب نقل بيانات عالي السرعة ومستويات عالية من التكامل، مثل أنظمة الحوسبة عالية السرعة التي تستخدم تقنية لوحات الدوائر المطبوعة DDR4.
مع عدد طبقات قابل للتخصيص بدرجة عالية يتراوح من 4 إلى 20 طبقة، تلبي لوحة الدوائر المطبوعة عالية الكثافة مجموعة واسعة من تعقيدات التصميم ومتطلبات التطبيق. للمشاريع الأكثر تطلبًا، هناك خيار لتوسيع عدد طبقات اللوحة حتى 32 طبقة (6-32 طبقة)، مما يوفر مرونة لا مثيل لها في تصميم الدوائر وتخصيص المساحة. هذه السعة مفيدة بشكل خاص للأجهزة المتطورة والمتعددة الوظائف التي تتطلب طبقات إضافية لسلامة الإشارة وكثافة الدوائر.
تتميز لوحة الدوائر المطبوعة عالية الكثافة بحد أدنى لحجم الثقب يبلغ 0.15 مم، مما يتيح وضع المكونات ذات المسافات الدقيقة للغاية والكثافة العالية. هذه الميزة لا غنى عنها لتطبيقات لوحات الدوائر المطبوعة عالية السرعة الحديثة، حيث يكون تقليل المساحة بين المكونات أمرًا بالغ الأهمية لكل من الأداء والتصغير. يضمن الحفر الدقيق أيضًا أن اللوحة يمكن أن تستوعب الثقوب الدقيقة المتقدمة، والتي تعد ضرورية للانتقالات بين الطبقات في تصميمات HDI متعددة الطبقات.
مصنوعة من مادة خام FR4 IT180 عالية الجودة، توفر لوحة الدوائر المطبوعة عالية الكثافة مقاومة حرارية استثنائية ومتانة ميكانيكية وعزل كهربائي. تحظى مادة IT180 بتقدير كبير لدرجة حرارة انتقال زجاجها العالية، مما يضمن أن لوحة الدوائر المطبوعة يمكنها تحمل درجات الحرارة العالية المرتبطة بعمليات اللحام الخالي من الرصاص والتشغيل عالي السرعة دون المساس بسلامتها الهيكلية أو أدائها الكهربائي.
أحد الطلبات الخاصة الملحوظة المتاحة للوحة الدوائر المطبوعة عالية الكثافة هذه هو تضمين نصف ثقوب، والمعروفة أيضًا باسم الثقوب المصبوبة. تم تصنيع هذه الثقوب النصفية بدقة لتوصيل اللوحة بمكونات مختلفة أو لوحات دوائر مطبوعة أخرى، مما يتيح النمطية وسهولة التكامل داخل أنظمة لوحات متعددة معقدة. يمكن أن تكون هذه الميزة مفيدة للتطبيقات مثل وحدات الكمبيوتر القابلة للتكديس أو الأجهزة الطرفية القابلة للإزالة التي تتطلب واجهة كهربائية موثوقة وقابلة لإعادة الاستخدام.
علاوة على ذلك، تم تصميم لوحة الدوائر المطبوعة عالية الكثافة خصيصًا لدعم تقنية مصفوفة شبكة الكرة (BGA) بدقة 0.25 مم، وهو أمر بالغ الأهمية لتحقيق وضع المكونات عالي الكثافة. تُفضل حزم BGA بسبب محاثتها المنخفضة وتوصيلها الحراري الأفضل، وهي ضرورية للتطبيقات عالية السرعة وعالية الطاقة. تتوافق مسافة BGA البالغة 0.25 مم بسلاسة مع أحدث تصميمات لوحات الدوائر المطبوعة DDR4، مما يسهل استخدام وحدات الذاكرة الحديثة والشرائح التي تتطلب محاذاة BGA دقيقة.
تجسد لوحة الدوائر المطبوعة عالية الكثافة أحدث ما توصلت إليه الهندسة والتصنيع، مما يجعلها خيارًا مثاليًا للمطورين والمهندسين الذين يتطلعون إلى تسخير إمكانيات تقنية HDI لمنتجاتهم الإلكترونية من الجيل التالي. سواء كان ذلك لتطبيقات البيانات عالية السرعة، أو حلول ذاكرة DDR4، أو أي تطبيق آخر يتطلب لوحة دوائر مطبوعة مدمجة وعالية الأداء، فإن لوحة الدوائر المطبوعة عالية الكثافة هذه تلبي جميع المتطلبات. بفضل مزيجها من الميزات المتقدمة وخصائص المواد القوية، فإنها تمثل معيارًا لحلول لوحات الدوائر المطبوعة عالية السرعة وعالية الجودة في صناعة الإلكترونيات.
| المعلمة | المواصفات |
|---|---|
| نسبة العرض إلى الارتفاع | 10:1 |
| التحكم في المعاوقة | نعم |
| الكلمات المفتاحية | موصل عالي الكثافة (HDI) |
| طلب خاص | نصف ثقب، 0.25 مم BGA |
| الحد الأدنى لحجم الثقب | 0.15 مم |
| المادة الخام | FR4 IT180 |
| الحد الأدنى للمسار | 3/3 ميل |
| الاختبار | 100% اختبار إلكتروني، أشعة سينية |
| متطلبات خاصة | مقبس مصباح |
| سمك اللوحة | 0.2 مم - 6.00 مم (8 ميل - 126 ميل) |
تم تصميم لوحة الدوائر المطبوعة عالية الكثافة، بمجموعة رائعة من السمات، لتلبية المتطلبات العالية لتطبيقات الإلكترونيات الدقيقة. تتميز بطيف سمك يتراوح من 0.4 إلى 3.2 مم، وهذه اللوحات متعددة الاستخدامات ويمكن دمجها في عدد لا يحصى من الأجهزة، مما يلبي مجموعة واسعة من أحجام المنتجات وتعقيداتها. يضمن التحكم الصارم في المعاوقة الحفاظ على سلامة الإشارة عبر ترددات مختلفة، مما يجعل لوحة الدوائر المطبوعة عالية الكثافة مثالية للتطبيقات التي يكون فيها الأداء حاسمًا.
أحد مناسبات التطبيق الرئيسية للوحة الدوائر المطبوعة عالية الكثافة هو داخل محولات HD SDI. هذه المحولات ضرورية في صناعات الفيديو الاحترافية، مثل البث وإنتاج الأفلام، حيث تقوم بتحويل إشارات الفيديو الرقمية عالية الدقة دون المساس بالجودة. يسمح الحد الأدنى لعرض المسار والتباعد البالغ 3/3 ميل على لوحة الدوائر المطبوعة عالية الكثافة بوضع المكونات عالية الكثافة، وهو أمر ضروري في التصميم المدمج والفعال لمُحولات HD SDI. يتم دعم هذا الضغط بشكل أكبر من خلال ميزة الطلب الخاص للثقوب النصفية و BGA بدقة 0.25 مم، مما يتيح توصيل المكونات صغيرة الحجم بأقل بصمة.
تخضع كل لوحة دوائر مطبوعة عالية الكثافة لاختبارات إلكترونية بنسبة 100% وفحوصات بالأشعة السينية لضمان لوحات خالية من العيوب. هذا المستوى من الاختبار ضروري في سيناريوهات الموثوقية العالية، مثل الطيران والدفاع والأجهزة الطبية، حيث يجب أن تعمل لوحة الدوائر المطبوعة عالية الكثافة بشكل لا تشوبه شائبة في ظل ظروف صارمة. في هذه السيناريوهات، تكون موثوقية اللوحة ودقة نقل الإشارة أمرًا بالغ الأهمية.
علاوة على ذلك، فإن سمات لوحة الدوائر المطبوعة عالية الكثافة تجعلها خيارًا ممتازًا للأجهزة الذكية الحديثة والإلكترونيات المحمولة. يعتبر النحافة والتحكم في المعاوقة مثاليين للهواتف الذكية الأنيقة والأجهزة اللوحية والأجهزة القابلة للارتداء، حيث تكون المساحة محدودة، وكفاءة الطاقة ضرورية. في هذه الإلكترونيات الاستهلاكية، تتيح لوحة الدوائر المطبوعة عالية الكثافة التعبئة الكثيفة للمكونات اللازمة لتقديم تعدد الوظائف الذي يطلبه المستخدمون في السوق اليوم.
باختصار، تعد لوحة الدوائر المطبوعة عالية الكثافة حلاً متطورًا لمجموعة متنوعة من التطبيقات عالية التقنية. تجعل اعتبارات التصميم الخاصة بها من حيث السمك والتحكم في المعاوقة وأبعاد المسار الدنيا والميزات المتخصصة مثل الثقوب النصفية و BGA بدقة 0.25 مم خيارًا قابلاً للتكيف وموثوقًا لكل شيء بدءًا من محولات HD SDI إلى مكونات الطيران الحيوية والإلكترونيات الاستهلاكية المدمجة. مع تقدم التكنولوجيا، يستمر دور لوحة الدوائر المطبوعة عالية الكثافة في تمكين الابتكار ودفع أداء المنتج في النمو.
تقدم خدمات تخصيص المنتجات لدينا مجموعة متميزة من لوحات الدوائر المطبوعة عالية الكثافة، بما في ذلك لوحاتنا المتطورة 4L 1+N+1 HDI. تم تصنيع لوحات الدوائر المطبوعة عالية الكثافة هذه بخبرة باستخدام أجود المواد الخام FR4 IT180، مما يضمن أساسًا قويًا وموثوقًا لإلكترونياتك.
تتميز لوحات 4L 1+N+1 HDI بنسبة عرض إلى ارتفاع رائعة تبلغ 10:1، وتستوعب عدد طبقات يتراوح من 4 إلى 20 طبقة. تتيح لنا هذه المرونة تلبية مجموعة متنوعة من احتياجات وتطبيقات لوحات الدوائر المطبوعة عالية الكثافة، مما يضمن أن عمليات تصنيع لوحات الدوائر المطبوعة عالية الكثافة لدينا تلبي المتطلبات الدقيقة لمشروعك.
اختر خدمات لوحات الدوائر المطبوعة عالية الكثافة لمشروعك التالي واستمتع بالمزيج المثالي من الجودة والأداء والتخصيص. يتجلى التزامنا بالتميز في كل لوحة دوائر مطبوعة عالية الكثافة ننتجها، مما يضع معيار الصناعة لحلول الدوائر المعقدة وعالية الكثافة.
تم تصميم لوحة الدوائر المطبوعة عالية الكثافة لدينا بأحدث تقنيات التوصيل البيني عالي الكثافة، مما يضمن أداءً فائقًا للتطبيقات الأكثر تطلبًا. نحن ملتزمون بتقديم دعم فني وخدمات استثنائية لضمان نجاح مشاريعك.
يشمل الدعم الفني للوحة الدوائر المطبوعة عالية الكثافة لدينا قاعدة معرفية شاملة مع وثائق وموارد مفصلة لمساعدتك في التصميم والتنفيذ واستكشاف الأخطاء وإصلاحها. فريقنا من المهندسين ذوي الخبرة متاح لتقديم التوجيه والإجابة على أي أسئلة تتعلق بلوحة الدوائر المطبوعة عالية الكثافة.
تشمل خدماتنا مراجعة التصميم والتوصيات لتحسين أداء وقابلية تصنيع تصميمات لوحات الدوائر المطبوعة عالية الكثافة الخاصة بك. نقدم أيضًا خدمات نماذج أولية لاختبار وتأكيد تصميماتك قبل الإنتاج على نطاق واسع.
لضمان طول عمر وموثوقية لوحة الدوائر المطبوعة عالية الكثافة الخاصة بك، نقدم إرشادات حول ممارسات المناولة والتخزين والصيانة السليمة. بالإضافة إلى ذلك، نقدم خدمات إصلاح وإعادة تشكيل اللوحات في حالة حدوث أي مشاكل أثناء دورة حياة المنتج.
نحن ملتزمون بالتحسين المستمر ونرحب بملاحظات العملاء حول منتجاتنا وخدماتنا. يعمل فريقنا باستمرار على تحسين موارد الدعم لدينا وتزويدك بأفضل تجربة ممكنة مع لوحة الدوائر المطبوعة عالية الكثافة الخاصة بنا.
