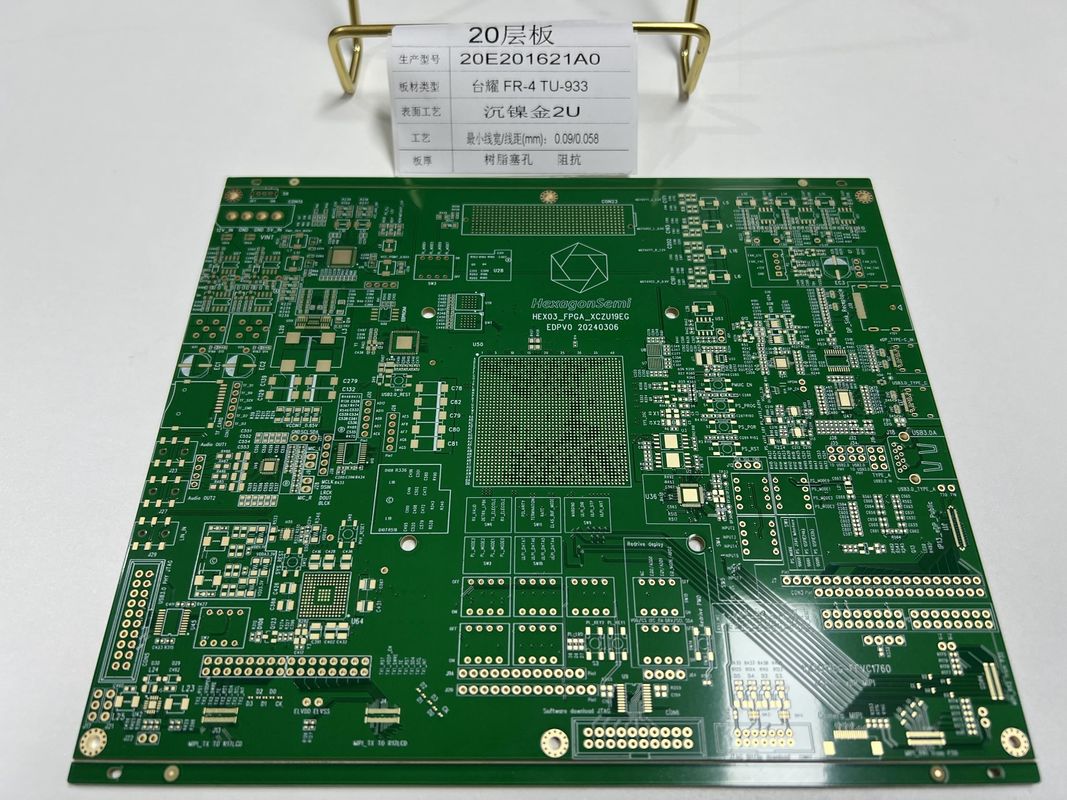

20 طبقة HDI PCB Board مع تحكم مضاد متعدد المجموعات VIPPO تحت الصمغ TU-933
لوح PCB HDI هو منتج تكنولوجي متقدم يمثل أحد أكثر الحلول ابتكاراً في تصميم لوحات الدوائر المطبوعة (PCB) ،تلبية الطلب المتزايد على الأجهزة الإلكترونية المدمجة ذات الأداء العاليHDI، التي تعني High-Density Interconnector هي تكنولوجيا تتيح لوحة أكثر كثافة مع خطوط وأفراغ أكثر دقة،وأكبر كثافة منصة الاتصالهذه التكنولوجيا عالية الكثافة مفيدة بشكل خاص للتطبيقات مثل محولات HD SDI ، والتي تتطلب نقل إشارات عالية السرعة الموثوق بها في نطاق صغير.
تم تصميم لوحة PCB HDI لدينا بدقة مع نطاق سمك من 0.4-3.2 ملم ، لتلبية متطلبات التطبيقات المختلفة من الأجهزة الصغيرة المحمولة إلى الإلكترونيات الأكثر قوة.التنوع في السماكة يضمن أيضا أن لوحاتنا يمكن تخصيصها لتتناسب مع مجموعة من الحجرات والمحاطات، مما يجعلها مناسبة لعدد كبير من تطبيقات لوحات PCB عالية السرعة.مما يجعل من الممكن تحقيق مستوى عال من الدقة والموثوقية لأصغر المكونات.
نسبة الجوانب للوحة HDI PCB لدينا تبلغ 10:1، مما يعني نسبة سمك اللوحة إلى قطر الثقب المحفر. هذه هي المعلمة الحاسمة لأنها تؤثر على جودة التصفية للشاشات. نسبة الجانب 10:1 هو مؤشر على التزامنا بمعايير الجودة العالية، مما يضمن أن حتى مع أصغر القنوات، والطلاء هو ثابت وموثوق بها،والتي تعتبر أساسية لوظائف لوحات الدوائر المطبوعة HDI في التطبيقات عالية السرعة و عالية التردد.
ضمان الجودة هو حجر الزاوية لمصداقية منتجاتنا نحن نستخدم أساليب اختبار شاملة بما في ذلك 100% اختبار إلكترونيللتحقق من سلامة ووظائف كل لوحة PCB HDI التي نصنعها. يختبر الاختبار الإلكتروني الشروط القصيرة ، ويفتح ، ويضمن أن الأداء الكهربائي يستوفي المتطلبات المحددة. يتم استخدام فحص الأشعة السينية للتحقق من الهياكل الداخلية لللوحة ،مثل محاذاة وتسجيل الطبقات، ونوعية القنوات ، وهو أمر مهم بشكل خاص لوحة HDI حيث تكون الهياكل صغيرة جدًا ليتم تقييمها بالوسائل البصرية وحدها.هذه بروتوكولات الاختبار الصارمة تضمن أن كل لوحة تعمل بشكل صحيح ومتسق، وتوفير راحة البال لعملائنا أن منتجاتهم سوف تؤدي إلى أعلى المعايير.
المادة الخام المستخدمة في لوحات PCB HDI هي FR4 IT180 ، وهي طبقة عالية الجودة وقابلة للاحتراق معروفة بخصائصها الكهربائية الممتازة والقوة الميكانيكية والمقاومة الحرارية.مادة IT180 مصممة خصيصًا لتطبيقات عالية الأداء حيث تكون الموثوقية والاستقرار على المدى الطويل حاسمةهذه المادة مناسبة بشكل خاص للوحات PCB عالية السرعة لأنها تحتوي على ثابت كهربائي منخفض وعامل تبديد منخفض ،والذي يقلل من فقدان الإشارة ويدعم سلامة الإشارة العليا في الترددات العاليةهذا يجعلها خيار مثالي لمنتجات مثل محولات HD SDI ، حيث الحفاظ على ولاء الإشارة أمر بالغ الأهمية.
باختصار، لدينا HDI لوحة PCB هو الحل المتطور للتطبيقات الإلكترونية المتقدمة التي تتطلب كثافة عالية، الدقة، والموثوقية. مع ميزات مثل نطاق سمك 0.4-3.2ملم، الحد الأدنى لحجم الثقب 0.15ملم، نسبة الجوانب 10:1، وبروتوكولات الاختبار القوية بما في ذلك الاختبارات الإلكترونية والفحوصات بالأشعة السينية بنسبة 100٪ ، هذا المنتج يبرز في السوق.يضمن أداء استثنائي، وخاصة في بيئات عالية السرعة. سواء لمحولات HD SDI أو أي تطبيقات لوحات PCB عالية السرعة الأخرى،لدينا HDI لوحات الدوائر المطبوعة تقدم الجودة والموثوقية المطلوبة لأكثر التصاميم الإلكترونية متطلبا.
| المعلم | المواصفات |
|---|---|
| متطلبات خاصة | مخرج المصباح |
| الكلمات الرئيسية | الصلات ذات الكثافة العالية |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| سمك | 0.4-3.2ملم |
| أثر الدقيقة | 3/3 مليون |
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| نسبة الجوانب | 10:1 |
| عدد الطبقات | 4-20 طبقة |
لوح PCB HDI هو نوع متقدم من لوحات الدوائر المطبوعة (PCB) المعروفة بخصائصها عالية الكثافة ، والتي تتضمن خطوط وأفراغًا أكثر دقة ،أجزاء صغيرة من القنوات السلكية والإستقبالمع طبقات تتراوح من 6-32L،هذه اللوحات قادرة على دعم التصاميم المعقدة والمتعددة الطبقات المطلوبة في تطبيقات PCB عالية السرعة.
مع حجم ثقب ضئيل يبلغ 0.1 ملم تم تحقيقه من خلال تقنية الحفر بالليزر ، تم تصميم هذه لوحات PCB HDI لاستيعاب أحدث ما في تصغير المكونات الإلكترونية.هذا المستوى من الحفر الدقيق أمر ضروري لخلق الفقاعات الصغيرة التي هي جزء لا يتجزأ من تصميم لوحة نموذج عالية الكثافةدعم الاتجاه نحو أجهزة أصغر وأكثر كفاءة وأسرع.
الطلب الخاص لنصف الثقوب ومساحة BGA (Ball Grid Array) 0.25mm يؤكد ملاءمة اللوحة لتقنيات التعبئة والتغليف المتقدمة المستخدمة في أقراص PCB عالية السرعة.تقنية نصف الثقب مفيدة بشكل خاص لإنشاء اتصالات الحافة والواجهات، في حين أن مساحة BGA الضيقة تضمن حلًا أكثر تكثيفًا وارتفاع الأداء للاتصال ، وهو أمر حاسم في تطبيقات معالجة البيانات عالية السرعة.
مع نطاق سمك من 0.4-3.2mm ، تقدم هذه لوحات HDI PCB تنوعًا من حيث القوة الميكانيكية وملف اللوحة ، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات المنتجات.استخدام FR4 IT180 كمادة خام يوفر للألواح مقاومة حرارية عالية واستقرار ميكانيكي، والتي هي حاسمة في الحفاظ على سلامة وموثوقية PCBs عالية السرعة تحت الضغط التشغيلي.
خصائص HDI PCB Board تجعلها خيارًا مثاليًا لمجموعة متنوعة من المناسبات والسيناريوهات. في مجال الحوسبة ، يتم استخدامها على نطاق واسع في أجهزة الكمبيوتر المحمولة والأجهزة اللوحية ،والخوادم التي تكون فيها السرعة العالية والكثافة ذات الأهمية القصوى لمعالجة البيانات ونقلها بكفاءةفي قطاع الاتصالات ، توجد هذه اللوحات في أجهزة التوجيه والتحويلات والمحطات الأساسية التي تتطلب نقل إشارات عالية السرعة. في الإلكترونيات الاستهلاكية ، يتم استخدامها في الهواتف الذكية ،الكاميرات، وأجهزة ألعاب، حيث يكون المساحة عالية ويتطلب معالجة البيانات عالية السرعة. بالإضافة إلى ذلك،أيضا استخدام HDI لوحات PCB للتطبيقات الحرجة.
باختصار ، لوح PCB HDI هو حجر الزاوية في تطوير الأجهزة الإلكترونية الحديثة عالية السرعة.طلبات خاصة لنصف الثقب و BGA pitch، جنبا إلى جنب مع نطاق سمك قوي باستخدام FR4 مواد IT180، وجعلها عنصر لا غنى عنه في صناعة الإلكترونيات.لوحة PCB HDI هي قلب الابتكار، دفع مستقبل تكنولوجيا السرعة العالية.
اسم PCB:لوحات HDI 4L 1 + N + 1 - مثالية للتطبيقات التي تتطلبالصلات ذات الكثافة العاليةمع قدرات متقدمة مناسبة لأنظمة HD SDI Converter.بي سي بي ذو الكثافة العاليةمصممة لتلبية الالكترونيات المتطورة التي تتطلب تحكم معوق دقيق ونقل إشارة عالية السرعة.
مراقبة العائق:نعم - تم تصميمه مع معايير صارمة لضمان الأداء الكهربائي المتسق ، وهذا اللوح مثالي لتطبيقات عالية السرعة ، مما يجعله خيار موثوقPCB عالية السرعةالاحتياجات
متطلبات خاصة:مصباح مصباح - مخصص لتشمل ميزة مصباح مصباح ، مما يضمن الاندماج السلس مع أنظمة الإضاءة المتخصصة أو المكونات التي تتطلب مصدر ضوئي.
المواد الخام:FR4 IT180 - مصنعة باستخدام مادة FR4 IT180 عالية الجودة لتوفير أقصى قدر من المقاومة الحرارية والقوة الميكانيكية لتصميمات الدوائر عالية الكثافة.
يتم دعم منتج HDI PCB Board بمجموعة شاملة من الدعم التقني والخدمات المصممة لضمان أفضل تجربة ممكنة لمستخدمينا. تشمل خدمات الدعم لدينا:
الوثائق التقنية:الوصول إلى كتيبات المنتج التفصيلية والدلائل التقنية والمواصفات للمساعدة في فهم المنتج وتثبيته وتشغيله.
قاعدة المعرفة على الإنترنت:مستودع إلكتروني غني بالموارد من الأسئلة الشائعة والنصائح لإصلاح الأخطاء وأفضل الممارسات للوحة PCB HDI ، متاح على مدار الساعة لسهولتك.
تحديثات البرمجيات الثابتة:تحديثات منتظمة لبرنامج التشغيل لتحسين الوظائف، وإضافة ميزات جديدة، وتصليح أي مشاكل معروفة.
تدريب المنتج:جلسات تدريب شاملة للمستخدمين لتحقيق أقصى استفادة من لوحات PCB HDI الخاصة بهم ، تغطي كل شيء من العملية الأساسية إلى الميزات المتقدمة.
المساعدة التقنية:الوصول إلى فريقنا من الخبراء التقنيين الذين يمكنهم تقديم التوجيه والدعم في حل المشاكل عبر قنوات مختلفة.
خدمات الإصلاح:إذا كانت لوحة PCB HDI الخاصة بك تحتاج إلى إصلاح ، فإننا نقدم خدمة فعالة وموثوقة لإعادة منتجك إلى حالة مثالية.
قطع الغيار:نحن نقدم مجموعة كاملة من الأجزاء الأصلية لضمان لوح PCB HDI الخاص بك يحافظ على أدائه وطول العمر.
التزامنا هو أن نقدم لك أعلى مستوى من الدعم لضمان عمل لوحة PCB HDI الخاصة بك بشكل موثوق وتلبية احتياجاتك.للحصول على مزيد من المساعدة أو للوصول إلى خدمات الدعم الفني لدينايرجى الرجوع إلى طرق الاتصال المحددة المقدمة مع وثائق المنتج.
