مكامل الكثافة المتقدمة HDI لوحة PCB 10 1 نسبة الجوانب 6-32L التحكم في المعوقة 100% اختبار E
لوحات HDI 4L 1 + N + 1 تمثل تقدما كبيرا في مجال تكنولوجيا PCB عالية الكثافة. لوحات الدوائر المطبوعة HDI ، التي تمثل لوحات PCB المترابطة عالية الكثافة ،هم في طليعة صناعة الإلكترونيات، تلبية الطلب المتزايد على الأجهزة الإلكترونية المدمجة لكنها فعالة. منتجنا HDI لوحة PCB هو شهادة على هذه التكنولوجيا الثورية،الذي يسمح بدوائر أكثر تعقيدًا في مساحة أصغر دون المساس بالأداء.
في قلب لوحات HDI 4L 1 + N + 1 هو نسبة الجوانب القوية من 10:1هذه النسبة العالية للشكل تعني قدرة اللوحة على دعم ثقوب أعمق بعشر مرات من قطرها.هذه الميزة حاسمة عندما يتعلق الأمر لاستيعاب المزيد من نقاط الاتصال على PCB، مما يسمح بإنشاء لوحات نموذجية عالية الكثافة وهي مضغوطة ولكنها لا تقتصر على الوظائف أو الاتصال.
حجم الثقب هو مقياس آخر حاسم لتطور اللوحة. لدينا HDI PCB اللوحة تفتخر بحجم ثقب ضئيل من 0.1 ملم، والتي تحققت من خلال دقة تكنولوجيا التنقيب بالليزر.هذا يسمح لإنشاء ميكرو-فاياس التي هي ضرورية لمزيد من طبقات الدوائر، وهي سمة جوهرية لـ PCBs ذات الكثافة العالية.وهو مفيد بشكل خاص في الأجهزة الإلكترونية حيث توفير المساحة أمر بالغ الأهمية.
يشير اسم PCB ، 4L 1 + N + 1 HDI Boards ، إلى تكوين اللوحة ، وهي بنية ذات 4 طبقات مع عملية طبقة فريدة.هذه العملية تنطوي على بناء طبقات اتصال عالية الكثافةهذا يسمح بتوصيل أكثر موثوقية بين طبقات PCB التقليدية، مما يعزز المزيد من إمكانات التصغير والتعقيد في الأجهزة الإلكترونية.تعريف 1+N+1 هو عنصر رئيسي في هيكل مؤشر التنمية العالية، مما يتيح للمصممين تحقيق كثافة سلكية أعلى لكل وحدة مساحة.
من حيث خيارات طبقة اللوحات ، فإن HDI PCB Board متعددة الاستخدامات للغاية ، مع تكوينات متاحة تتراوح من 6 إلى 32 طبقة (6-32L).هذا النطاق الواسع يضمن أن المنتج يمكن تكييفه مع الاحتياجات المحددة لمختلف التطبيقات، سواء كانت تتطلب لوحة بسيطة من ست طبقات أو تصميم أكثر تعقيدا من 32 طبقة.القدرة على تراكم طبقات متعددة مع اتصال عالية الكثافة يجعل هذه HDI لوحات الدوائر المطبوعة مثالية لمجموعة واسعة من التطبيقات الإلكترونية المتطورة.
بالإضافة إلى ذلك ، تنعكس القوة المادية لوحة PCB HDI في خيارات سمكها ، والتي تتراوح من 0.4 مم رقيق إلى 3.2 مم قوي.هذه النطاق من السماكة لا تستوعب فقط المتطلبات الفيزيائية للأجهزة المختلفة ولكن أيضا يلعب دورا في الاستقرار الحراري والميكانيكي من PCBلوحة رقيقة يمكن أن تكون مرغوبة للأجهزة الإلكترونية الرقيقة للغاية، في حين أن لوحة سميكة يمكن أن تكون مفضلة لمتانتها وخصائص تبديد الحرارة.
في الختام ، لوحات HDI 4L 1 + N + 1 هي رمز للابتكار في إنتاج لوحات نموذجية عالية الكثافة. مع نسبة شكل مثيرة للثناء من 10:1، دقة 0.1mm ليزر الحفرة حجم الثقوب، ومجموعة طبقة اللوحة متعددة الاستخدامات من 6-32L، هذه اللوحات مصممة لتلبية المتطلبات الدقيقة للإلكترونيات الحديثة. خيارات السماكة من 0.4 إلى 3.2mm تعزيز المزيد من قابلية المنتج للتكيف مع تطبيقات مختلفةسواء كان ذلك للهواتف الذكية أو الأجهزة اللوحية أو الأجهزة الطبية أو المعدات الصناعية ، فإن لوحات الدوائر المطبوعة HDI لدينا مستعدة لتقديم أداء عال في حزمة مصغرة ،تجسد حقاً طليعة تكنولوجيا PCB عالية الكثافة.
| المعلم | المواصفات |
|---|---|

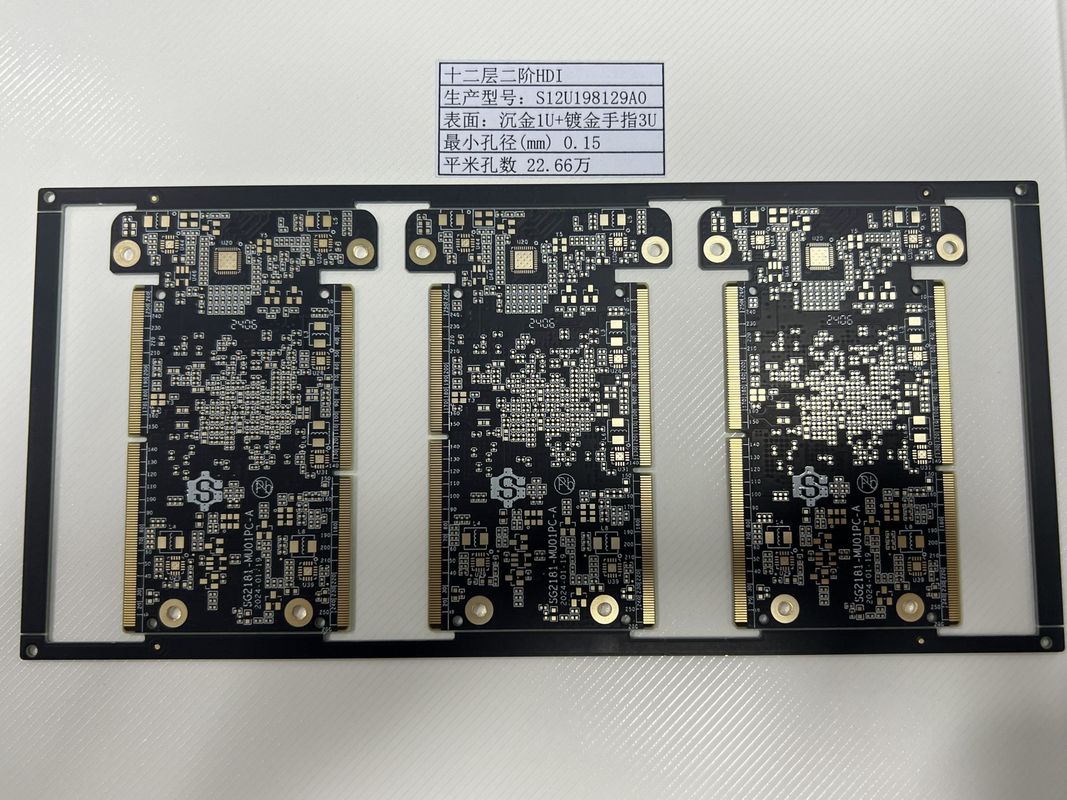

| اسم الـ PCB | لوحات HDI 12L 2 + N + 2 |
| أثر الدقيقة | 3/3 مليون |
| التحكم في العائق | نعم.. |
| نسبة الجوانب | 10:1 |
| سمك | 0.4-3.2ملم |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| حجم الثقب | 0حفر ليزر 1 ملم |
| المواد الخام | FR4 IT180 |
لوحات الـ 4L 1+N+1 HDI هي مكون أساسي في الإلكترونيات الحديثة بسبب خصائصها عالية الجودة، بما في ذلك الاختبار الإلكتروني 100% والتحقق من الأشعة السينية،نطاق سمك 0.4-3.2ملم، نسبة شكل مثيرة للإعجاب من 10:1، وحجم الحفر بالليزر دقيق 0.1 ملم. هذه الخصائص تجعلها مطلوبة للغاية في مختلف مناسبات التطبيقات والسيناريوهات حيث الدقة، والموثوقية،و الأداء هو الأهم.
أحد سيناريوهات التطبيق الرئيسية لهذه لوحات PCB HDI هو في مجال PCBs DDR4.وحدات ذاكرة DDR4 موجودة في كل مكان في أجهزة الكمبيوتر وتتطلب أقراص PCB التي يمكن أن تتعامل مع نقل البيانات عالية السرعة مع الحفاظ على سلامة الإشارةالحفر بالليزر الدقيق ونسبة الجانب العالية من هذه ألواح HDI PCB تسمح بتوجيه أثر أقرب اللازمة لمتطلبات ذاكرة DDR4 عالية السرعة.الاختبار الإلكتروني الشامل يضمن أن كل لوحة تلبي معايير الأداء الكهربائي الصارمة المطلوبة لتطبيقات DDR4.
بالإضافة إلى وحدات الذاكرة ، تعد ألواح HDI PCB أيضًا جزءًا لا يتجزأ من مختلف تطبيقات PCB عالية السرعة. تشمل هذه الأجهزة أجهزة الشبكة مثل الموجهات والمفتاحات والموديمات ،حيث تكون سلامة الإشارة في معدلات البيانات العالية أمرًا حاسمًايسهل الحد الأدنى من حجم الثقب ونسبة الجانب العالية تصميم لوحات مضغوطة متعددة الطبقات التي يمكن أن تستوعب التعبئة الكثيفة للمكونات المطلوبة في هذه الأجهزة عالية السرعة.بروتوكولات الاختبار الصلبة تضمن موثوقية ووظائف اللوحات حتى تحت ضغط حركة البيانات عالية السرعة.
تطبيق مهم آخر لوحة 4L 1 + N + 1 HDI PCB هو في الأجهزة المحمولة والهواتف الذكية. مع تصبح الأجهزة أكثر رقاعة وأكثر قوة ، يزداد الطلب على أقراص PCB مضغوطة عالية الأداء.إن الملف الدقيق لوحة HDI PCB ، جنبا إلى جنب مع قدرتها على دعم كثافة اتصال عالية ، يجعلها حلًا مثاليًا لعوامل الشكل الصغيرة للتكنولوجيا المحمولة.الاختبار الإلكتروني الدقيق والتفتيش بالأشعة السينية أمر بالغ الأهمية لضمان أن كل لوحة تعمل بشكل صحيح دون إضافة كتلة غير ضرورية إلى الجهاز.
وعلاوة على ذلك، هذه ألواح HDI PCB مناسبة أيضًا للاستخدام في الأجهزة الطبية والإلكترونيات الفضائية، حيث لا يمكن التفاوض على الموثوقية والدقة.نسبة الشكل العالية وحجم الثقب الدقيق يسمح لدمج المزيد من الوظائف في مساحة أصغر، والتي غالبا ما تكون شرطا في هذه الصناعات. الاختبار الصارم يضمن أن اللوحات يمكن أن تعمل بشكل موثوق في البيئات حيث فشل ليس خيارا.
في الختام ، لوحات HDI 4L 1 + N + 1 هي مكونات متعددة الاستخدامات و أساسية للصناعات التي تتطلب حلول اتصال عالية الكثافة. اختبارها القوي ،والحفر الدقيق يجعلهم مناسبين لـ DDR4 PCBs، تطبيقات PCB عالية السرعة، وأكثر من ذلك بكثير، وضمان أنها هي الخيار الأول للمصممين الذين يبحثون عن الأداء والموثوقية في منتجاتهم الإلكترونية.
في منشأة تصنيع PCB HDI المتطورة لدينا ، نحن متخصصون في إنتاج لوحات PCB ذات الكثافة العالية.خدمات تخصيص المنتجات لدينا تضمن أن كل PCB HDI مصممة لتلبية الاحتياجات الخاصة بك، بما في ذلك المتطلبات الخاصة مثل دمج مصابيح المصابيح.
يتم تصنيع أقراصنا الـ HDI PCB باستخدام المواد الخام من الجودة العالية FR4 IT180، والتي توفر مقاومة حرارية وقوة ميكانيكية استثنائية.نحن نستوعب مجموعة واسعة من التصاميم مع قدرتنا على إنتاج ألواح مع عدد طبقات تتراوح من 4 إلى 20 طبقة، اعتمادا على تعقيد مشروعك.
لتلبية متطلبات الإلكترونيات الحديثة، يمكن تخصيص لوحات نموذج الكثافة العالية لدينا مع الحد الأدنى لحجم الثقب من 0.15 ملم، مما يسمح لزيادة كثافة المكونات وتصاميم أكثر تكثيفا.الثقة في خبراتنا لتقديم PCBs HDI التي تتوافق مع أعلى معايير الجودة والموثوقية.
تم تصميم HDI PCB Board بتكنولوجيا اتصال عالية الكثافة ، مما يضمن أداءً وموثوقية متفوقة للتطبيقات المتطلبة.لدينا المنتج الدعم الفني والخدمات ملتزمة بتزويدك بالمساعدة اللازمة لتحقيق أقصى قدر من الوظائف ومدة الحياة من لوحة PCB HDI الخاص بكخدماتنا تشمل:
الدعم الفني:فريقنا من المهندسين ذوي الخبرة متاح لتزويدك بنصائح خبيرة حول اعتبارات التصميم، واختيار المواد، وتحسينات تخطيط للوحة PCB HDI الخاصة بك.يمكننا المساعدة في الاستفسارات التقنية لضمان أن منتجك يلبي مواصفاته المقصودة ومتطلبات الأداء.
الوثائق:الوثائق الشاملة متاحة لدعم لوحة PCB HDI الخاصة بك. وهذا يشمل المواصفات التفصيلية، أدلة المستخدم، ملاحظات التطبيق،وتصميم المبادئ التوجيهية لتسهيل الاستخدام الصحيح ودمج اللوحة في مشاريعك.
خدمات مراجعة التصميم:قبل المضي قدماً في مرحلة التصنيع، يمكن لخدمات مراجعة التصميم لدينا أن تساعد في تحديد المشكلات المحتملة التي قد تؤثر على أداء أو قابلية تصنيع لوحة PCB HDI الخاصة بك.نحن نهدف إلى ضمان أن تصميمك هو الأمثل لكل من الجودة وكفاءة التكلفة.
ضمان الجودة:نحن نلتزم بمعايير صارمة لمراقبة الجودة لضمان أن كل لوحة PCB HDI تلبي معاييرنا عالية الجودة.عمليات ضمان الجودة لدينا تشمل اختبارات وتفتيش صارمة لضمان أن تحصل على منتج يعمل وفقا لتوقعاتك.
دعم ما بعد البيع:بعد شرائك للوحة PCB HDI، فريق دعمنا بعد البيع هنا للمساعدة في أي استفسارات أو مشاكل بعد الشراء.نحن مكرسون لرضاك ونحن على استعداد لتقديم إرشادات حول استخدام المنتج، الصيانة، وإصلاح الأخطاء.
خدمات الإصلاح والإعادة:إذا كانت لوحة PCB HDI الخاصة بك تتطلب إصلاحات أو تعديلات ، فإن خدمات إصلاحنا وإعادة العمل مصممة لمعالجة هذه الاحتياجات وحلها مع الحد الأدنى من وقت التوقف.نحن نسعى جاهدين لإعادة منتجك إلى حالته التشغيلية المثلى في أسرع وقت ممكن.
نصيحة الترقية:مع تقدم التكنولوجيا ، نقدم توصيات حول التحديثات والتحسينات لضمان أن لوحة PCB HDI الخاصة بك تظل حديثة ومتوافقة مع التطورات الجديدة في هذا المجال.فريقنا يمكن أن يرشدك من خلال أي تحديثات ضرورية للحفاظ على لوحة في طليعة التكنولوجيا.
التزامنا بتقديم دعم وخدمات استثنائية لا يتزعزع. نحن هنا لضمان أن تجربتك مع مجلس HDI PCB تكون ناجحة ومرضية.
