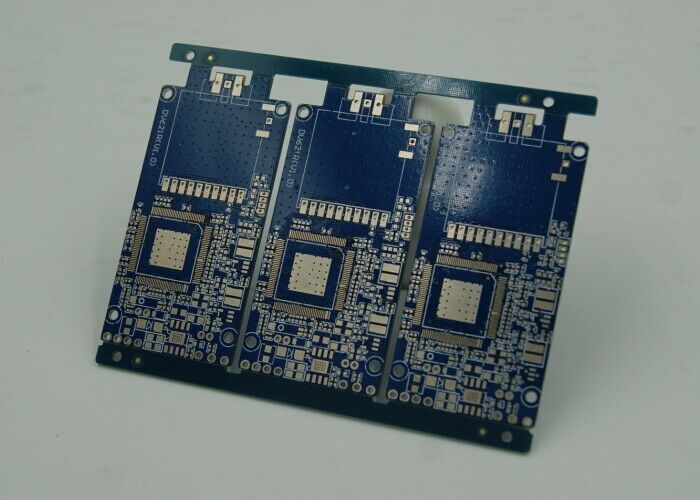

الـ PCB ذات الجانبين المزدوجة، المصنوعة من المواد الخام FR-4 القوية والموثوقة، تقف كشهادة على قمة هندسة لوحات الدوائر المطبوعة.مصممة لتلبية مجموعة واسعة من التطبيقات الإلكترونية، هذا المنتج متعدد الاستخدامات متوفر في حجم كبير 1.5m وحجم أصغر قليلا 1.2m،مما يجعلها خيار مثالي لأولئك الذين يحتاجون إما إلى حلول PCB مزدوجة الجانب أو متوسطة الحجمالمادة FR-4 المستخدمة هي مركبة من قماش الألياف الزجاجية المنسوجة مع ربط الراتنج الايبوكسي المقاوم للنار (المطفئ الذاتي) ، مما يوفر خصائص ميكانيكية وكهربائية ممتازة.
الـ PCB مزدوج الجانب ليس فقط قويًا في بناءه ولكن أيضًا مرنًا في تطبيقه ، مع أوزان النحاس تتراوح من 1 أوقية خفيفة إلى 6 أوقية كبيرة.هذا النطاق يسمح لمجموعة واسعة من القدرات تحمل التيار الكهربائي، مما يضمن إمكانية تخصيص اللوحة لتلبية الاحتياجات المحددة لمختلف المكونات والأنظمة الإلكترونية ، من دوائر LED البسيطة إلى لوحات أساسية الكمبيوتر المعقدة.مع وزن النحاس كونها عامل حاسم في أداء PCB، يمتلك العملاء حرية تخصيص طلباتهم لتتناسب مع متطلبات المشروع الفريدة، مما يعزز الكفاءة والموثوقية.
من حيث الجماليات والوظائف ، يأتي PCB في مجموعة مختارة من الألوان النابضة بالحياة: الخضراء والأزرق والأصفر. هذه الألوان ليست فقط للجذب البصري ؛كما أنها تخفف من إجهاد العين للفنيين الذين يعملون على الدوائر المعقدة، وكذلك للمساعدة في التمييز بين مختلف PCBs داخل الأنظمة الأكثر تعقيدا. يمكن أن يتوافق اختيار اللون مع إصدارات مختلفة من المنتج، وإشارة خصائص تشغيل مختلفة،أو ببساطة تتوافق مع لوحة العلامات التجارية للشركة.
وبالإضافة إلى ذلك، يحتوي الـ Double-Sided PCB على عملية حرير عالية الجودة بألوان بيضاء وسوداء وصفراء.الفحص الحريري هو سمة أساسية لـ PCB حيث أنه يوفر معلومات مهمة عن اللوحة، بما في ذلك ملصقات المكونات، نقاط الاختبار، والشعارات.ضمان أن تكون العلامات قابلة للقراءة ودائمة طوال عمر المنتجهذا الاهتمام بالتفاصيل في وضع العلامات يساعد في سهولة تجميع الأجهزة الإلكترونية وإصلاحها.
يسمح تصميم PCB مزدوج الجانب بترتيب أكثر كثافة للدوائر دون الحاجة إلى طبقات متعددة ، والتي يمكن أن تكون ميزة توفير التكاليف للعديد من المشاريع.هذا الهيكل التصميم مفيد بشكل خاص للدوائر المعقدة بشكل معتدل، توفير مساحة واسعة للمكونات اللازمة مع الحفاظ على حجم ووزن قابل للتحكم.الطبيعة مزدوجة الجانب من اللوحات يعني أنه يمكن أن تحمل المزيد من الدوائر في نفس البصمة كما لوحة PCB من جانب واحد، مما يجعلها استخدام أكثر كفاءة للمساحة.
يتم تصنيع الـ 1.5m PCB ذات الجانبين و 1.2m PCB ذات الجانبين بدقة عالية والالتزام بمعايير الصناعة.كل لوحة تخضع لتدابير صارمة لمراقبة الجودة لضمان أدائها كما هو مخطط له، مع موثوقية ثابتة. هذه الألواح PCB مناسبة بشكل جيد لمجموعة متنوعة من التطبيقات، بما في ذلك التحكم الصناعي، وأنظمة السيارات، الإلكترونيات الاستهلاكية، وأكثر من ذلك.صممت لتتحمل صعوبات الاستخدام اليومي، مما يوفر أساسا إلكترونيا مستقرا ودائما لأي منتج.
في الختام ، يعد PCB مزدوج الجانب المصنوع من مادة FR-4 خيارًا استثنائيًا لأولئك الذين يحتاجون إلى حل للوحات الدائرة الموثوق بها وقابل للتخصيص والفعالية.مع مجموعة من الأوزان النحاسية، خيارات الألوان، والفحص الحريري الدقيق، فإنه يقف كمكون متعدد الاستخدامات وعالية الجودة في مجال تصنيع الإلكترونيات.5m PCB مزدوج الجانب أو أكثر 1مشروع للوحات الالكترونية ذات الجانبين المزدوجة، هذا اللوحات الالكترونية توفر مزيجا مثاليا من الشكل والوظيفة، مما يجعلها جزءا لا غنى عنه من التصميم والإنتاج الإلكتروني الحديث.
| المعلم | المواصفات |
|---|---|
| اللون | أخضر، أزرق، أصفر |
| المواد الخام | FR-4 |
| سمك PCB | 1.6ملم |
| وزن النحاس | 1-6 أوقية |
| (مين هول ديا) | 0.075 ملم |
| لون الحرير | أبيض، أسود، أصفر |
| مساحة الموصل | 3 مليون |
| معالجة السطح | الذهب الغمر |
| اللون المقاوم للحام | أخضر |
| طبقات | مزدوج (PCB مزدوج الطبقة) |
استخدام لوحة PCB ذات جانبين طولها 1.2m (لوحة الدوائر المطبوعة) أمر حيوي في عدد لا يحصى من التطبيقات حيث الكفاءة والموثوقية وتوفير المساحة من أهمية قصوى.المعروف أيضا باسم لوحة الدوائر ذات الجانبين أو PCB ثنائي الطبقة، هو مكون أساسي في الإلكترونيات الحديثة ، مع ميزته ذات الجانبين التي توفر طبقة إضافية لتوجيه المسارات وتستوعب تصاميم الدوائر الأكثر تعقيدًا وتقليدًا.
واحدة من الميزات المميزة لهذا المنتج هي ضمان الاختبار الإلكتروني بنسبة 100٪ ، والذي يضمن أن كل لوحة يتم اختبارها كهربائيا للوفاء بمعايير وظيفية صارمة.هذا ضمان الجودة أمر حاسم للتطبيقات التي تتطلب موثوقية عاليةيمكن للمصنعين والمصممين أن يثقوا بأن كل2m PCB ذات الجانبين سوف تعمل كما هو متوقع دون الحاجة إلى اختبار إضافي.
سمة رئيسية أخرى لهذه اللوحة هي سمكها القياسي البالغ 1.6 ملم، والذي يوفر حل وسط متوازن بين القوة الميكانيكية والمرونة.هذه السماكة تجعل الـ PCB مناسبة لمجموعة واسعة من المنتجات، من الأجهزة الإلكترونية الاستهلاكية مثل الأجهزة المحمولة وأجهزة التحكم في الألعاب إلى تطبيقات أكثر قوة مثل أجهزة التحكم في السيارات والأجهزة المنزلية.
تسمح خيارات الوزن النحاسي التي تتراوح من 1 إلى 6 أونصات بتخصيصها وفقًا لمتطلبات الحمل الحالية للتطبيق.الوزن الأعلى من النحاس مثالي للأجهزة الإلكترونية ذات الطاقة العالية وأنظمة توزيع الطاقة للسيارات، حيث تكون زيادة سعة التيار وتبديد الحرارة ضرورية. على العكس من ذلك ، فإن أوزان النحاس المنخفضة كافية لمعظم التطبيقات منخفضة الطاقة مثل إضاءة LED والساعات الرقمية.
الجماليات والوظائف تندمج مع توافر ألوان مختلفة لقناع اللحام بما في ذلك الأخضر والأزرق والأصفر ، مع الحفاظ على لون أخضر قياسي لمقاومة اللحام.اللون الأخضر المقاومة لحام هو معيار الصناعة بسبب تباينها العالي مع آثار النحاس وقدرتها على تحمل صعوبات لحام وإعادة العمل العملياتالخيارات اللونية، ومع ذلك، توفر المرونة لأغراض العلامة التجارية أو لتبسيط تحديد PCBs مختلفة داخل نظام معقد.
وتشمل السيناريوهات النموذجية لاستخدام لوحة PCB مزدوجة الجانب 1.2m أجهزة الأجهزة في مجال الطيران حيث يكون المساحة والوزن في قسط ، ومعدات الاتصالات التي تتطلب سلامة الإشارة عالية السرعة ،والإلكترونيات الاستهلاكية التي تستفيد من الحجم المدمج وزيادة الوظائففي البيئات الصناعية، مثل أنظمة التحكم أو الأتمتة، الطبيعة القوية لـ Bi-Layer PCB تضمن موثوقية طويلة الأجل حتى في البيئات القاسية.
باختصار، الـ 1.2m PCB متعدد الأطراف هو عنصر لا يتجزأ في تطبيقات متنوعة تستفيد من تصميمها ذو الجانبين المزدوجين، وزنه النحاسي القابل للتخصيص، ضمان الاختبار الإلكتروني الموثوق به،وفعالية معيارها 1سواء في قطاعات التكنولوجيا المتقدمة أو المنتجات الاستهلاكية اليومية، هذه لوحة الدوائر ذات الجانبين هي العمود الفقري من العديد من الأنظمة الإلكترونية.
منتجاتنا من أجهزة PCB مزدوجة الجانب تقدم تخصيصات واسعة لتلبية متطلبات مشروعك المحددةيمكنك تحسين المساحة والوظائف على جانبي اللوحة.
اختر من بين مجموعة متنوعة من الألوان المقاومة للحام، بما في ذلك اللون الأخضر القياسي لضمان أن المنتج الخاص بك لديه المظهر الصحيح والحماية.تسمح لتصاميم عالية الكثافة على لوحة الأسلاك المطبوعة ذات الجانبين المزدوجة.
نحن نقدم خيارات الشاشة الحريرية باللون الأبيض والأسود والأصفر للتسمية الواضحة والدقيقة، المهمة لتجميع وتحديد المكونات على أقراص PCB الزائدة.
تخصيص وزن النحاس الخاص بك من 1 أونصة حتى 6 أونصة لتتناسب مع متطلبات الطاقة وتعزيز متانة PCB طبقتين.ثق بخدمات تخصيص المنتج لدينا لتقديم لوحة PCB التي تتوافق مع مواصفاتك الدقيقة.
منتجاتنا من الـ PCB مزدوجة الجانب تأتي مع دعم فني شامل وخدمات مصممة لتزويدك بأفضل تجربة ممكنة.فريقنا من الخبراء متاح لتوجيهك من خلال أي تحديات تقنية قد تواجهنقدم مجموعة من الخدمات لضمان أن أجهزة الـ PCB الخاصة بك تلبي أعلى معايير الجودة والوظائف.
لمساعدتك في مرحلة التصميم، نحن نقدم مواصفات مفصلة وإرشادات لمساعدتك على تحسين PCB الخاص بك للتصنيع.حجم الثقب، وأكثر لضمان أن تصميمك قوي ومستعد للإنتاج.
أثناء عملية التصنيع، نقوم بإجراء العديد من عمليات التحقق من الجودة لضمان موثوقية أقراص الـ "بي سي بي" ذات الجانبين المزدوجينوالقطع المجهري لضمان سلامة الطبقة والترابط السليم.
بعد التصنيع، ما زلنا ملتزمين بدعمكم مع أي احتياجات ما بعد الإنتاج.دعمنا يتضمن معالجة أي مشاكل قد تنشأ أثناء دمج PCB في المنتج النهائي الخاص بكيمكننا تقديم إرشادات حول تقنيات إعادة العمل، وممارسات اللحام، وتقديم نصائح حول كيفية منع المشاكل الشائعة مثل الإجهاد الحراري أو الأضرار الميكانيكية.
هدفنا هو تزويدك بتجربة سلسة ودعمية من البداية إلى النهايةضمان أن يتم تسليم PCBs ذات الجانبين المزدوجة مع الأداء والموثوقية تطبيقاتك الطلبنحن نسعى جاهدين لتحسين دعمنا وخدماتنا باستمرار ليتجاوز توقعاتك والمساهمة في نجاح مشاريعك.
