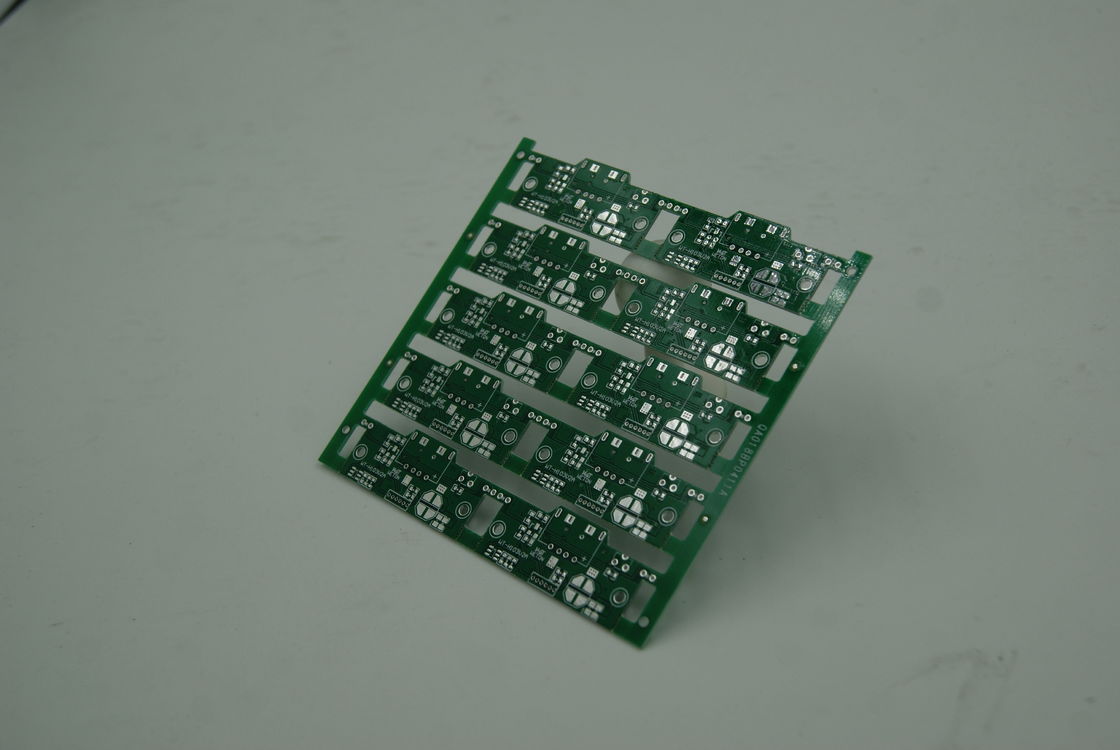

تصميم OEM FR-4 PCB مزدوج الجانب الأبيض / الأسود / الأصفر

تصميم OEM FR-4 PCB مزدوج الجانب الأبيض / الأسود / الأصفر

الـ (بي سي بي) المزدوج من الجانبين الصفراء,OEM Fr4 PCB مزدوج الجانب,لوحات الدوائر ذات الجانبين OEM

OEM Fr4 Double Sided PCB

OEM double sided circuit board

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
كلمة رئيسية:
ثنائي الفينيل متعدد الكلور طبقة
مساحة الموصل:
3 مل
لون الشاشة الحريرية:
أبيض، أسود، أصفر
وزن النحاس:
1-6 أوقية
سمك اللوحة:
1.6 ملم
المواد الخام:
FR-4
لون مقاومة اللحام:
أخضر
كريم الحرير:
أبيض، أسود، أصفر
شروط الدفع والشحن
منتجات ذات صلة
اتصل بنا
وصف المنتج

التصميم الحريري الأبيض / الأسود / الأصفر

وصف المنتج:

الـ PCB ذو الجانبين المعروف أيضاً باسم الـ PCB ذو الطبقتين هو مكون أساسي في مجال الأجهزة الإلكترونيةتقدم مستوى متوسط من التعقيد بين الألواح أحادية الجانب واللوحات متعددة الطبقاتتم تصميم هذا المنتج خصيصا لتلبية التطبيقات التي تتطلب كمية معتدلة من الاتصال الكهربائي ويمكن أن تستفيد من استخدام كلا الجانبين من لوحة الدوائر.لا يقتصر برنامج PCB مزدوج الجانب على تنوعه فحسب ، بل يوفر أيضًا حلًا فعالًا من حيث التكلفة لمجموعة واسعة من المشاريع الإلكترونية.

واحدة من أبرز الميزات في لوحاتنا المزدوجة الجانب هي مجموعة متنوعة من الألوان المتاحةالذي يسمح بدرجة من التخصيص والترميز البصري للمشاريع المختلفةيمكن أن يلعب لون PCB دورًا حاسمًا في مراحل التصنيع والاختبار.التأكد من أن مسارات الآثار مرئية بوضوح وأن اللوحة تلبي المتطلبات الجمالية للمنتج النهائي.

يتم تعزيز دقة اللوحة المطبوعة ذات الجانبين المزدوجة من خلال خيارات ألوان الشاشة الحريرية المتاحة. يمكن للعملاء الاختيار من بين ألوان الشاشة الحريرية البيضاء أو السوداء أو الصفراء ،التي يتم تطبيقها على مكونات الملصقات، نقاط الاختبار، وتوفير معلومات حيوية أخرى على اللوحة. يضمن الشاشة الحريرية المتباينة أن تكون العلامات قابلة للقراءة وأن عمليات التجميع والتفتيش مبسطة.مما يؤدي إلى زيادة الكفاءة في كل من تصنيع وصيانة الجهاز الإلكتروني.

في جوهر بطاقة PCB مزدوجة الطبقات هي هيكلها. يتم بناء بطاقة PCB مزدوجة الجوانب مع طبقات نحاسية موصلة على جانبي اللوحة. يتم فصل كل طبقة بواسطة مادة رصيف،ويتم توصيل الجانبين من خلال ثقوب تسمح بتثبيت المكونات الإلكترونية على جانب واحد وربطها كهربائيا بالمكونات على الجانب الآخرهذا الاتصال المزدوج يزيد بشكل كبير من كثافة الدوائر والتعقيد الذي يمكن تحقيقه بالمقارنة مع لوحة ذات جانب واحد.

الخيار 1.2m PCB مزدوج الجانب في خط منتجاتنا هو ذو أهمية خاصة.2 متر يجعل من المناسب لتطبيقات على نطاق واسع والأجهزة التي تتطلب مساحة أكبر لوضع المكونات وتوجيههذه الميزة تجعله خيارا ممتازا للضوابط الصناعية، وأنظمة الإضاءة LED، ومصادر الطاقة، وغيرها من التجمعات الإلكترونية الكبيرة التي تتطلب الموثوقية والمساحة التي 1.2m PCB يوفر.

لوحة الأسلاك المطبوعة ذات الجانبين ليست فقط عن الحجم، بل أيضا عن المتانة والأداء.عملية تصنيع هذه الألواح تشمل تقنية طبقة دقيقة التي تضمن قوية عبر الاتصالات بين الجانبين، مما يسهم في القوة الشاملة وطول عمر PCB. علاوة على ذلك ، يتم اختيار المواد المستخدمة في بناء PCB بسبب استقرارها الحراري والميكانيكي ،ضمان أداء اللوحة بشكل موثوق به في ظل ظروف بيئية مختلفة.

لا يتم تصميم الـ (بي سي بي) مزدوج الجوانب لدينا فقط لتحقيق الأداء ولكن أيضاً لسهولة الاستخداممما يجعلها قابلة للتكيف بشكل كبير مع مختلف عمليات التجميعيمكن أن يكون استخدام مكونات ثقب على هذا النوع من اللوحات مفيدًا بشكل خاص للتطبيقات التي تتطلب قوة رابطة أقوى وتطوير متانة.

باختصار، الـ PCB مزدوج الجانب الذي نقدمها هو حل قابل للتكيف والموثوق به للغاية لأولئك الذين يبحثون عن لوحة مزدوجة الطبقات.جنبا إلى جنب مع بنيتها القوية والتوافق مع تقنيات التجميع المختلفة، مما يجعلها الخيار المثالي للعديد من التطبيقات الإلكترونية.2m pcb مزدوج الجانب لمشروع كبير أو لوحة سلكية مطبوعة مزدوجة الجانب ذات الحجم القياسي لتصاميم أكثر تكثيفًا، منتجنا يضمن أداء جودة ورضا العملاء.



الخصائص:

  • اسم المنتج: أقراص بي سي بي مزدوجة الطول
  • خيارات الشحن: DHL ، UPS ، EMS ، TNT ، FedEx ، Express Courier ، النقل البحري
  • عدد الطبقات: مزدوج (لوحة الدوائر ذات الجانبين)
  • الحد الأدنى لقطر الثقب: 0.075 ملم
  • الألوان المتاحة: أبيض، أسود، أصفر
  • خيارات لون الـ PCB: أخضر، أزرق، أصفر
  • قدرة الحجم: ما يصل إلى 1.5m PCB مزدوج الجانب


المعلمات التقنية:

الصفة تفاصيل
المواد الخام FR-4
مساحة الموصل 3 مليون
طبقات مزدوج
التشطيب السطحي (هاسل) ، (إنيج) ، (إمبسيون تين) ، (إمبسيون سيلفر) ، (أوزب)
لون الحرير أبيض، أسود، أصفر
اللون أخضر، أزرق، أصفر
كلمة رئيسية بطاقات PCB ذات طبقتين
السمة الاختبار 100%
وزن النحاس 1-6 أوقية
(مين هول ديا) 0.075 ملم


التطبيقات:

الـ 1.5m PCB مزدوج الجانب ، والمعروف أيضًا باسم Twin Layer PCB أو Bi-Layer PCB ، يبرز كمكون متعدد الاستخدامات ويتم استخدامه على نطاق واسع في تطبيقات إلكترونية مختلفة. مع سمك PCB القياسي من 1.6mm ،هذه الأقراص ذات الجانبين توفر صلابة ومتانة لمجموعة من الأجهزة الإلكترونيةالمعالجة السطحية للذهب الغمر لا توفر فقط سطحا موثوق به لللحام ولكن أيضا يضمن مقاومة اتصال أقل ومستوى عال من الحماية من الأكسدة.هذا المستوى من المعالجة أمر بالغ الأهمية للتطبيقات حيث الموثوقية على المدى الطويل والأداء هي الأساسية.

استخدام FR-4 كمادة خام لهذه PCBs يشير إلى مستوى عال من الاستقرار الميكانيكي والحراري.5m PCB ذات الجانبين الخيار المثالي للتطبيقات حيث السلامة هي مصدر قلق. لون المقاومة لحام PCB هو الأخضر، وهو معيار في الصناعة، والتي تساعد في عملية التفتيش البصري وتوفر تباين ضد الأبيض، الأسود،أو حرير صفراء تستخدم لتسمية المكونات المختلفة ونقاط الاختبار على اللوحة.

تطبيقات نموذجية لـ 1.5m PCB مزدوجة الجانب تمتد عبر الإلكترونيات الاستهلاكية ، حيث يمكن العثور على اللوحات في أجهزة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة.كما أنها تلعب دورا حاسما في البيئات الصناعية، وهي جزء من أنظمة التحكم في الآلات أو مضمنة في معدات المراقبة.تستفيد الصناعة الطبية من الموثوقية العالية لهذه الـ PCBات ذات الطبقات التوأمية في أجهزة مثل الشاشات ومعدات التصويربالإضافة إلى ذلك، تطبيقات السيارات تستخدم على نطاق واسع من PCBs Bi-Layer بسبب قدرتها على تحمل البيئات القاسية والاهتزاز.

وعلاوة على ذلك، فإن طبيعة هذه الـ PCB ذات الجانبين تجعلها خيارًا مرغوبًا في التطبيقات التي تكون فيها المساحة محدودة.القدرة على توجيه المسارات على جانبي الـ PCB تسمح بالدورات الأكثر تعقيدًا في بصمة أصغرهذه الميزة حاسمة للمنتجات الإلكترونية الحديثة المصغرة التي تتطلب حلول إلكترونية صغيرة ولكنها قوية.معالجة سطحية عالية الجودة، والمواد الخام متعددة الاستخدامات، هي حجر الزاوية في تطوير هذه الأنظمة الإلكترونية المتطورة.



التخصيص:

يقدم منتجنا PCB مزدوج الجانب مجموعة من خدمات تخصيص المنتج لتتناسب مع احتياجات مشروعك المحددة. اختر من بين مجموعة متنوعة من ألوان الشاشة الحريرية بما في ذلك الأبيض، الأسود،والصفراء لتحقيق المظهر المثالي لوحة الدوائر ذات الجانبين.

مع سمك PCB القياسي من 1.6 ملم ، توفر لوحاتنا منصة قوية لأجهزتك الإلكترونية. ونحن نضمن أيضا مساحة موصل دقيقة مع الحد الأدنى من العرض 3 ملم للكثافة العالية 1.تصاميم للوحات الالكترونية ذات الجانبين 5m.

لدينا طبقة مزدوجة من PCB تأتي مع مجموعة مختارة من التشطيبات السطحية لتعزيز اللحام والحماية من الأكسدة. الخيارات تشمل HASL، ENIG، الغمر القصدير، الغمر الفضة،و OSP لتلبية متطلبات مختلف التطبيقات.

وبالإضافة إلى ذلك نحن قادرون على الحفر مع الحفرة الدقيقة من 0.075 ملم، مما يسمح للمكونات الدقيقة أن تستخدم على تصميم PCB الخاص بك،ضمان كل من الوظائف والموثوقية في الأجهزة الإلكترونية الخاصة بك.



الدعم والخدمات:

منتجنا من الـ PCB مزدوج الجانب يأتي مع دعم فني شامل وخدمات لضمان رضاك ونجاحك.قاعدة معارف واسعة، والوصول إلى الخبراء التقنيين الذين يمكن أن تساعد في التصميم والتنفيذ، وإصلاح الأخطاء. بالإضافة إلى ذلك نحن نقدم خدمات مثل مراجعة تخطيط PCB، توجيه اختيار المواد،ومشورة التجميع لضمان موثوقية وأداء تطبيقات PCB مزدوجة الجانب الخاص بكنحن ملتزمون بتوفير الدعم الذي تحتاجه لاستخدام منتجاتنا بفعالية في مشاريعك.
