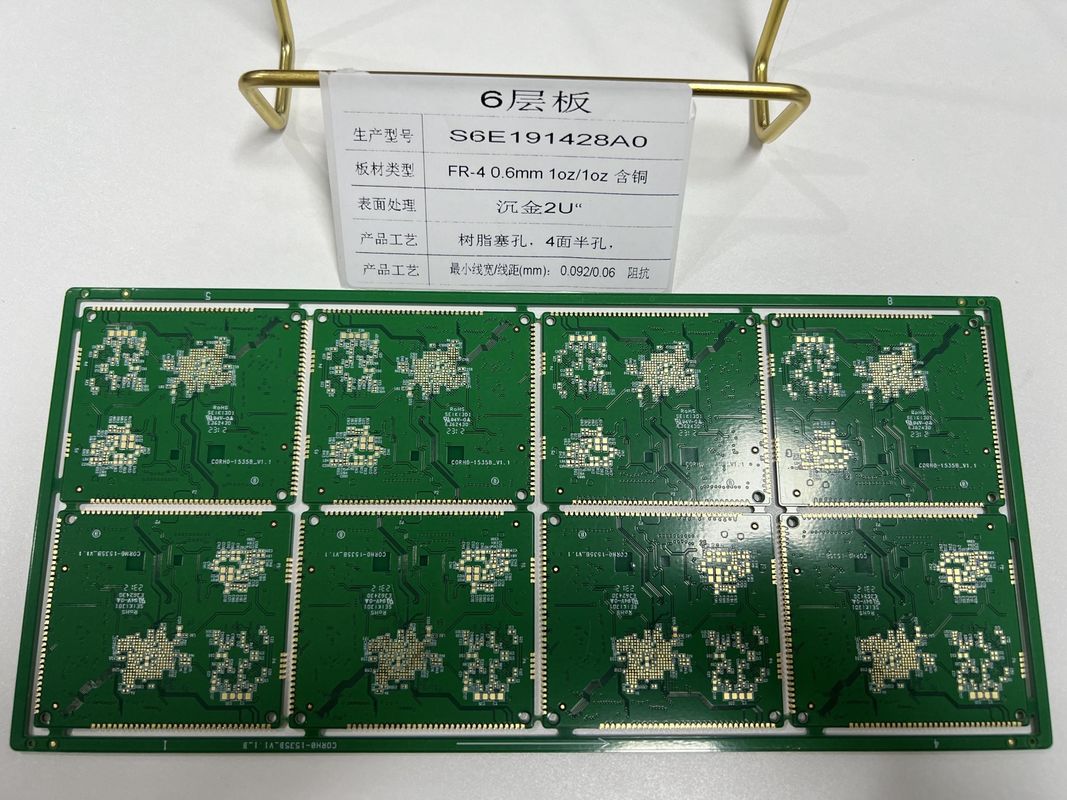

6 طبقات مصباح مصباح FR4 It180 الكثافة الارتباط HDI لوحة PCB نصف الثقب 3/3Mil ضغط الانسداد
تمثل لوحات HDI 4L 1 + N + 1 قمة تصميم PCB عالي السرعة الحديثة وتقنيات تصنيع PCB HDI.هذه اللوحات مصممة خصيصا لتلبية الطلبات المتزايدة من تكنولوجيا التواصل عالية الكثافة، وهو أمر ضروري في الأجهزة الإلكترونية المصغرة والعالية الأداء اليوم. كحل متطور ، هذه لوحات الدوائر هي تجسيد للدقة والموثوقية والكفاءة.
في جوهر منتج HDI PCB Board هي قدرة طبقة اللوحة ، والتي تتراوح من 6 إلى 32 طبقة. تتيح هذه النطاقة الواسعة تطبيقًا متعدد الاستخدامات في مختلف الصناعات ،بما في ذلك الاتصالات، والأجهزة الطبية، والإلكترونيات الاستهلاكية، على سبيل المثال لا الحصر. التكوين متعدد الطبقات هو بارع في إدارة متطلبات التوجيه المعقدة للإشارات عالية السرعة،ضمان سلامة الإشارة والحد الأدنى من التداخل.
واحدة من الخصائص المميزة لهذه لوحات HDI هي تطبيق تقنية بناء 1 + N + 1.يشير هذا الهيكل إلى طبقة واحدة من الترابط عالي الكثافة فوق وتحت الطبقة الأساسية (N)يوفر التصميم تخطيطًا مضغوطًا ولكنه وظيفي للغاية مما يتيح دمج عدد أكبر من المكونات على لوحة واحدة.هذا مفيد بشكل خاص للأجهزة التي تتطلب دوائر متطورة في مساحة محدودة.
يتم توضيح دقة HDI PCB Board من خلال الحد الأدنى لحجم الثقب الذي يبلغ 0.15 مم. يسمح هذا الحجم الدقيق للثقب بإنشاء مسارات أصغر ،مما يؤدي بدوره إلى تحسين عقارات PCBمن خلال استخدام هذه القنوات الأصغر ، يتم توفير مساحة أكبر للمكونات الإضافية أو لتعزيز الخصائص الحرارية لـ PCB.
علاوة على ذلك ، يحتوي PCB على حجم ثقب يبلغ 0.1 مليمتر يتم تحقيقه من خلال تكنولوجيا الحفر بالليزر. يقدم الحفر بالليزر دقة لا مثيل لها بالمقارنة مع الحفر الميكانيكي ،يسمح بإنشاء ميكروفياس مع الحد الأدنى من الانحرافهذا المستوى من الدقة أمر ضروري للحفاظ على أداء أقراص PCB عالية السرعة ، حيث يمكن أن تؤثر حتى الاختلافات الدقيقة بشكل كبير على سلامة الإشارة.
منتج HDI PCB Board مرادف لتكنولوجيا High Density Interconnector. يشير الجانب عالي الكثافة إلى المكونات الإلكترونية المعبأة بإحكام والترابطات بينها.من خلال استخدام تكنولوجيا HDI المتقدمة، يمكن لهذه الأقراص أن تدعم عددًا أكبر من الإدخالات والإخراجات في نطاق أصغر. وهذا أمر حاسم بشكل خاص للتطبيقات عالية السرعة حيث تعتبر القيود على الأداء والمساحة ذات أهمية قصوى.
في مجال PCB عالي السرعة ، تكون سلامة الإشارة ذات أهمية قصوى. تم تصميم لوحات HDI PCB لتلبية هذه المتطلبات عالية السرعة مع ميزات تقلل من فقدان الإشارة والتحدث المتقاطع.الدرجات الدقيقة والمواد عالية الجودة المستخدمة في PCB تسهم في أدائها الاستثنائي في الترددات العالية.
إن عملية تصنيع لوحات الـ HDI PCB لهذه اللوحات هي شهادة على التقدم في تكنولوجيا تصنيع لوحات الـ PCB. إنها تنطوي على تقنيات متطورة مثل الطبقة التسلسلية،تكوين الميكروفي، وموصلة أو غير موصلة عن طريق عمليات التعبئة. يتم التحكم في كل خطوة بدقة لضمان أن المنتج النهائي يلبي المعايير الصارمة المطلوبة للتطبيقات عالية السرعة.
باختصار ، لوحات HDI 4L 1 + N + 1 هي حلًا حديثًا لتطبيقات عالية السرعة والكثافة العالية. مع ميزات مثل طبقات اللوحات 6-32L ، الحد الأدنى لحجم الثقب 0.15 مم ، و 0.ثقوب ليزر 1 ملممن خلال مزيج من التصميم المبتكر والتصنيع الدقيقمنتج HDI PCB Board في طليعة الصناعة، دفع مستقبل التواصل الإلكتروني.
| المعلم التقني | المواصفات |
|---|---|
| المواد الخام | FR4 IT180 |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| سمك اللوحة | 0.2mm-6.00mm (8mil-126mil) |
| طبقة اللوح | 6-32L |
| متطلبات خاصة | مخرج المصباح |
| نسبة الجوانب | 10:1 |
| حجم الثقب | 0حفر ليزر 1 ملم |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| أثر الدقيقة | 3/3 مليون |
| سمك | 0.4-3.2ملم |
لوحات الدوائر المطبوعة HDI (HDI PCBs) هي مكونات أساسية في الإلكترونيات الحديثة ، حيث تقدم كثافة دوائر أعلى من PCBs التقليدية.فرص التطبيق والسيناريوهات لـ HDI PCBs مع عدد طبقات من 4-20 طبقة كثيرة ومتنوعة، وتشمل مجموعة واسعة من الصناعات والتكنولوجيات.هذه اللوحات مصممة خصيصا لاستيعاب المكونات المصغرة المتزايدة المتطورة الموجودة في الأجهزة الإلكترونية المتقدمة.
أحد سيناريوهات التطبيق الرئيسية لـ HDI PCBs هو في صناعة الاتصالات ، حيث أداء PCB عالي السرعة أمر بالغ الأهمية.الموجات، والتحويلات تتطلب الخصائص الكهربائية المتفوقة والموثوقية التي توفرها تكنولوجيا HDI.25ملم على هذه الألواح هي مناسبة بشكل خاص للبرامج التليفونية المدمجة عالية الأداء.
كما يستفيد قطاع الحوسبة بشكل كبير من تصنيع PCB HDI ، وخاصة في مجال أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية.تتيح أقراص HDI PCB ذات عدد عال من الطبقات دمج وظائف متعددة في مساحة محدودة، تحسين الأداء العام للحاسوب مع تقليل بصمته.ضمان سلامة الإشارة عبر الدوائر المعقدة لللوحات متعددة الطبقات.
إلكترونيات السيارات هي مجال آخر يتم فيه استخدام PCBs HDI بشكل متزايد.الطبيعة الصلبة للمادة الخام FR4 IT180 المستخدمة في هذه اللوحات توفر المتانة اللازمة لتحمل البيئات القاسية التي تواجه في تطبيقات السياراتيتم استخدام ميزات مثل نصف الثقوب في كثير من الأحيان لموصلات الحافة ، مما يحسن من موثوقية الاتصالات في أنظمة التحكم في السيارات ، وميزات المعلومات والترفيه ، وميزات السلامة.
في الصناعة الطبية، تتيح الكتلة والقدرات المتزايدة لـ HDI PCBs الأجهزة والأدوات الطبية المتطورة.مثل آلات التصوير بالرنين المغناطيسي وأجهزة الموجات فوق الصوتية المحمولة، تستفيد من التكامل عالي الكثافة الذي تقدمه PCBs HDI ، مما يسمح بقدرات أكثر تعقيدا مع الحفاظ على عامل شكل سهل الاستخدام.
وأخيرا، صناعة الطيران والفضاء، حيث الأداء والموثوقية هي الأساسية، يستخدم على نطاق واسع من PCBs HDI.عدد الطبقات العالي والتحكم الدقيق في المعوقات أمر بالغ الأهمية لوظائف أنظمة الاتصالات الفضائية، أجهزة الكترونية في قمرة القيادة ، وأجهزة التحكم في الملاحة. وضوح مواد FR4 IT180 يضمن أن هذه اللوحات يمكن أن تتحمل الظروف القاسية في بيئات الفضاء الجوي.
باختصار، تنوع لوحات الـ HDI مع خصائص مثل 4-20 طبقة، الحد الأدنى لحجم الثقب من 0.15 ملم، قدرات نصف الثقب، 0.25 ملم BGA،جنبا إلى جنب مع استخدام مادة خام من الجودة العالية FR4 IT180، يجعلها مناسبة لمجموعة واسعة من التطبيقات عالية السرعة والموثوقية في مختلف الصناعات المتطورة.
خدماتنا للوحات الالكترونية ذات الكثافة العالية تقدم تخصيصا استثنائيا لمتطلبات لوحات الالكترونيات عالية الجودة الخاصة بكالتأكد من أن حتى التصاميم الأكثر تعقيداً ممكنةتلبية لمجموعة متنوعة من التطبيقات ، يمكن تكوين لوحاتنا من 6 إلى 32 طبقة (طبقة اللوحة) ، مما يوفر التنوع اللازم لمجمعات اللوحات PCB عالية السرعة المعقدة.
فهم الحاجة لميزات التصميم المتخصصة، ونحن نقبل أيضا الطلبات الخاصة مثل نصف الثقب و 0.25mm BGA، لتلبية معايير التصميم الأكثر تحديا.قدراتنا تمتد إلى إنتاج عدد طبقات تتراوح من 4 إلى 20 طبقة، مما يتيح لك الحرية لتصميم لوحات الارتباط عالية الكثافة التي تلبي مواصفاتك الدقيقة.متطلبات الكثافة العالية.
تم تصميم لوحة PCB HDI الخاصة بنا مع أحدث تقنيات الارتباط بين الكثافة العالية ، مما يوفر أداءً وموثوقية متفوقة لتطبيقات متطلبة.لضمان أفضل تجربة مع منتجاتنا، نحن نقدم الدعم التقني الشامل والخدمات.
إذا واجهت أي مشاكل أو كان لديك أسئلة حول لوحة PCB HDI الخاصة بك، فريق الدعم الفني الخبير لدينا متاح لمساعدتك. خدماتنا تشمل المساعدة في حل المشاكل،إرشادات استخدام المنتج، ونصائح لتحسين الأداء.
كما نقدم خدمات متقدمة لمتطلبات أكثر تعقيداً، مثل استشارات التصميم لدمجها مع الأنظمة الحالية، وتحليل سلامة الإشارة، وحلول الإدارة الحرارية.هدفنا هو مساعدتك على تعظيم فوائد منتجاتنا HDI PCB في تطبيقاتك المحددة.
لتعزيز تجربتك، نحن نقدم ثروة من الموارد، بما في ذلك وثائق المنتج التفصيلية، ملاحظات التطبيق، وأسئلة شائعة.تم تصميم هذه الموارد لمساعدتك على العثور بسرعة على إجابات على الأسئلة الشائعة وفهم أفضل الممارسات لاستخدام لوحات PCB HDI لدينا.
من أجل التحسين المستمر لمنتجاتنا وخدماتنا، نرحب بتعليقاتكم ونقدرها. يرجى الشعور بالحرية في مشاركة تجاربكم واقتراحاتكم مع فريق الدعم لدينا.
إن التزامنا بالتميز ينعكس في عملية ضمان الجودة الصارمة لدينا ، مما يضمن أن كل لوحة PCB HDI تلبي أعلى المعايير قبل أن تصل إليك.اطمأن بأننا ملتزمون بتوفير الدعم والخدمات التي تحتاجها للنجاح.
