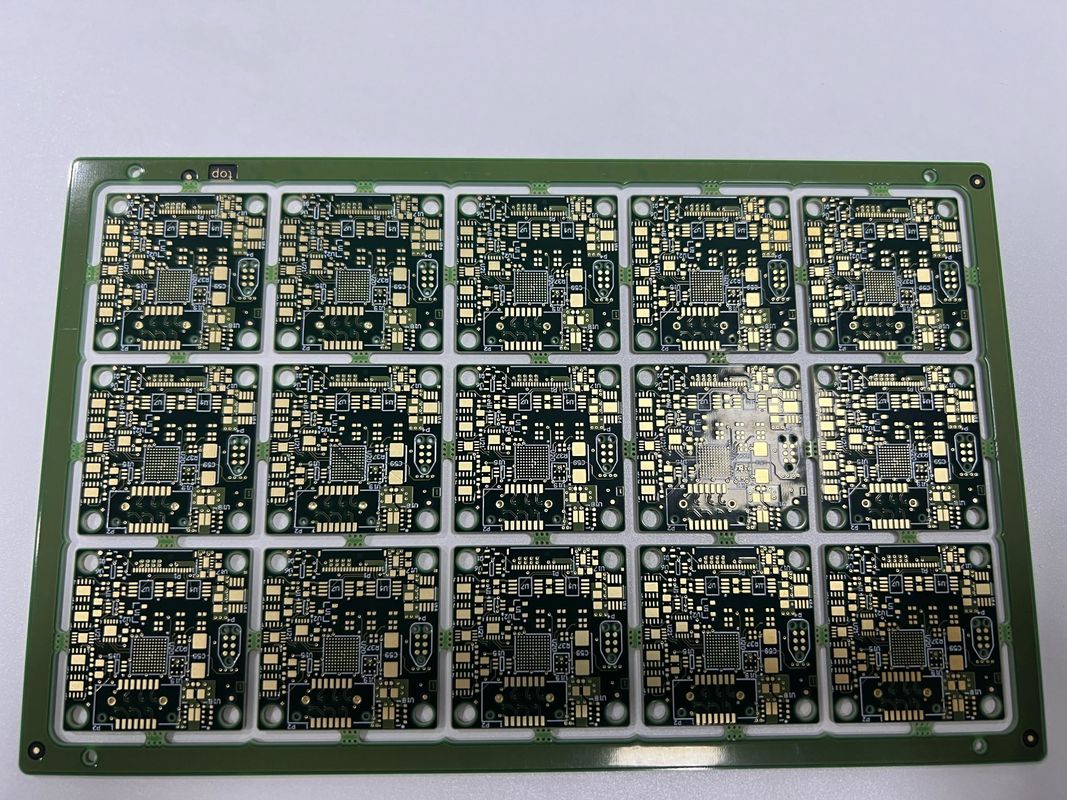

الكثافة الارتباط بطاقة الدوائر المطبوعة FR4 It180 نصف الثقب 0.25Mm Bga 6 طبقة
يمثل HDI PCB Board قفزة مبتكرة في مجال الدوائر الإلكترونية ، مما يوفر لوحة نموذج عالية الكثافة التي تعتبر حاسمة للتطبيقات التكنولوجية المتقدمة.تم تصميم هذا المنتج خصيصا لتلبية احتياجات الصناعات التي تتطلب محولات HD SDI عالية الأداء، وكذلك العديد من التطبيقات الأخرى حيث المساحة هي في بريموم وسلامة الإشارة هي ذات أهمية قصوى.
المصنوعة من مادة خام من الجودة العالية FR4 IT180 ، تم تصميم HDI PCB Board للاستمرارية ومقاومة درجات الحرارة العالية ،التأكد من أنه يمكن أن يتحمل الظروف الصعبة للأجهزة الإلكترونية الحديثةالركيزة FR4 IT180 هي مادة معروفة وموثوق بها في صناعة PCB ، وتوفر أساسًا ثابتًا للدارات المعقدة لألواح HDI.
تتراوح سمك اللوحة لهذا المنتج المميز من 0.2mm إلى 6.00mm (8mil إلى 126mil) ، مما يسمح بالتنوع في التصميم والتطبيق.سواء كان جهازاً مضغوطاً يتطلب لوحاً رقيقاً لأغراض توفير المساحة أو نظام قوي يتطلب لوحاً سميكاً لدعم هيكلي إضافي، يمكن لوحة HDI PCB استيعاب مجموعة متنوعة من الاحتياجات دون المساس بالجودة أو الأداء.
مع سماكة قياسية تتراوح من 0.4 ملم إلى 3.2 ملم ، يوفر HDI PCB Board توازنًا مثاليًا بين القوة الميكانيكية والأداء الكهربائي.هذه النطاق السميك هو شهادة على قابلية التكيف من اللوحة وقدرتها على العمل في مجموعة واسعة من البيئات وحالات الاستخدامنسبة الجوانب العالية من 10: 1 تؤكد على قدرات اللوحة المتقدمة ، مما يسمح لخطوط وأماكن أكثر دقة ، ومخططات أكثر تعقيدًا والتي هي ضرورية للتطبيقات عالية الكثافة.
تم تعيين مواصفات طبقة اللوحة لهذا المنتج في 6L ، مما يعني أنه لوحة من ستة طبقات.هذا التصميم متعدد الطبقات هو أساسي في تحقيق درجة أعلى من الوظائف داخل مساحة صغيرةتوفر الطبقات الإضافية مساحة سطحية أكبر للتوجيه ويمكن أن تعزز بشكل كبير الأداء الكهربائي لللوحة عن طريق تقليل الكلام المتقاطع وتحسين سلامة الإشارة.هذا مهم بشكل خاص للأجهزة التي تستخدم محولات HD SDI حيث الحفاظ على نقاء الإشارة الرقمية أمر حاسم.
بالنسبة للتطبيقات التي تتطلب نقل البيانات عالية السرعة ونقل الإشارات الدقيق ، مثل محولات HD SDI ، فإن HDI PCB Board هو خيار مثالي.تصميمه عالي الكثافة يسمح لعدد أكبر من الاتصالات لكل وحدة مساحة مقارنة مع PCBs التقليديةهذه ميزة كبيرة في مجال محولات HD SDI ، والتي تتطلب لوحة عالية الجودة وموثوقة يمكنها تسهيل الاتصال بالبيانات بسرعة ودقة.
في تصنيع لوحة PCB HDI ، الاهتمام بالتفاصيل والهندسة الدقيقة أمر بالغ الأهمية. يحتوي اللوح على تقنيات متقدمة مثل microvias ، vias مدفون ، و blind vias ،والتي هي ضرورية لتصميمات HDIهذه التقنيات تمكن اللوحة من دعم وضع مكونات عالية الكثافة، مما يجعلها رصيدًا مثاليًا للوحة النموذجية عالية الكثافة التي تستخدم في المنتجات الإلكترونية المتطورة.
في الختام ، لوح PCB HDI هو الحل المتطور للتطبيقات التي تتطلب دوائر عالية الكثافة ونقل إشارة عالية الأداء.بناءها القوي باستخدام FR4 IT180 المواد الخام، إلى جانب نطاق سمكها المثير للإعجاب ونسبة الجانب العالية، يجعلها خيارًا مثاليًا لمحولات HD SDI وغيرها من الأنظمة الإلكترونية المتطورة.هذه اللوحة النموذجية عالية الكثافة جاهزة لمواجهة تحديات الإلكترونيات الحديثة، وضمان الموثوقية والكفاءة في حزمة صغيرة عالية الجودة.
| المعلم التقني | المواصفات |
|---|---|
| أثر الدقيقة | 3/3 مليون |
| نسبة الجوانب | 10:1 |
| التحكم في العائق | نعم.. |
| حجم الثقب | 0حفر ليزر 1 ملم |
| سمك | 0.4-3.2ملم |
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| طبقة اللوح | 6 لتر |
| سمك اللوحة | 0.2ملم-6.00ملم ((8ميل-126ميل) |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| المواد الخام | FR4 IT180 |
لوح PCB HDI (High Density Interconnect) ، المصنوع من مادة خام FR4 IT180 عالية الجودة ، هو مثال رئيسي للتقدم التكنولوجي في مجال الدوائر.مع خصائصها البارزة مثل الحد الأدنى لحجم الثقب 0.15ملم ونسبة شكل متطلبة من 10:1، تم تصميم هذه لوحة PCB عالية السرعة لتلبية الاحتياجات الصارمة للأنظمة الإلكترونية المعقدة.
واحدة من تطبيقات المنتجات المحورية لـ HDI PCB هي في مجال الاتصالات.إن الطلب على نقل إشارات أسرع وحجم الأجهزة المدمجة يجعل PCB السريع عنصرًا أساسيًا في الهواتف الذكية، الأجهزة اللوحية، وأجهزة الاتصال الأخرى. مادة FR4 IT180 تضمن مقاومة حرارية عالية ومتانة ميكانيكية،التي هي حاسمة في الحفاظ على سلامة اللوحة في الأدوات المتطورة باستمرار وتصغير.
في مجال الحوسبة، وخاصة في أجهزة الكمبيوتر عالية الأداء والخوادم، يبرز HDI PCB لقدرته على دعم معالجة البيانات عالية السرعة.الحد الأدنى الدقيق لحجم الثقب يسمح لكثافة أكبر من المكونات، مما يجعل لوحة PCB عالية السرعة مثالية لللوحات الأم والمركبات الحاسوبية المركزية وحدات الذاكرة حيث المساحة والأداء في قسط. نطاق سمك اللوحة من 0.2mm إلى 6.00mm يوفر المرونة في التصميم والتطبيق، تلبية مستويات مختلفة من التعقيد ومتطلبات معالجة الطاقة.
وعلاوة على ذلك، يمكن دمج متطلبات خاصة مثل مصارف المصابيح في تصميم PCB HDI.هذا التكيف الخاص أمر حاسم في تطبيقات الإضاءة LED وأنظمة العرض المتطورة، حيث تكون موثوقية الاتصالات الكهربائية وجودة انتشار الضوء ذات أهمية قصوى. ميزة مصدر المصباح ، جنبا إلى جنب مع قوة FR4 IT180 ،يضمن أن PCB HDI يمكنه التعامل مع التحديات الحرارية التي يطرحها تطبيقات الإضاءة عالية الكثافة.
تستفيد صناعات الطيران والفضاء والسيارات أيضًا من الخصائص المتفوقة لـ HDI PCB. تعد أقراص PCB عالية السرعة جزءًا لا يتجزأ من الأنظمة الحرجة للسلامة مثل وحدات تحكم المحرك ، الملاحة ،وأنظمة المعلومات والترفيهحجم الحفرة الصغير ونسبة الشكل العالية تساهم في تقليل المساحة والوزن، والتي هي اعتبارات أساسية في هذه القطاعات.القدرة على تحمل الظروف البيئية القاسية، بفضل سمك اللوحة ومتانة FR4 IT180 ، يجعل PCB HDI خيارًا مثاليًا للتطبيقات المعرضة لدرجات الحرارة والاهتزازات العالية.
باختصار، لوح PCB HDI، مع خصائصه الدقيقة وقابلية التكيف مناسبة لمجموعة واسعة من التطبيقات.لوحة PCB عالية السرعة هي مكون أساسي يدفع الأداء العالي والموثوقية من الأجهزة والأنظمة الإلكترونية الحديثة.
خدمات تخصيص لوحة PCB عالية السرعة لدينا تلبي مجموعة متنوعة من المواصفات لتلبية احتياجات تصنيع PCB HDI الخاصة بك. مع خيارات للسمك تتراوح من 0.4-3.2mm،نحن نضمن أن لوحة PCB HDI الخاصة بك قوية ودقيقةتقنية حفر الليزر 0.1 ملم لدينا تسمح لخلق ثقوب دقيقة، مع الحد الأدنى لقياس حجم الثقب من 0.15 ملم،ضمان ربط متبادل ذو كثافة عالية مناسبة لتطبيقات PCB DDR4 المتقدمة.
التزامنا بالجودة يمتد إلى صناعة الدوائر الدوائر الدقيقة، وتقديم مواصفات Min Trace من 3/3Mil لتحسين الأداء الكهربائي.لدينا HDI لوحات PCB تأتي مع التحكم في انعكاسثق في خبرتنا لتقديم لوحة PCB HDI مصممة لتلبية معاييرك الدقيقة.
لدينا HDI PCB مجلس يأتي مع الدعم الفني الشامل والخدمات لضمان رضاك والنجاح مع منتجنا.دعمنا يتضمن الوصول إلى فريق متخصص من الخبراء الفنيين الذين يمكن أن تساعد في أي أسئلة أو مشاكل قد تواجه أثناء استخدام لدينا HDI لوحات PCB.
نحن نقدم وثائق ومصادر مفصلة لمساعدتك على فهم القدرات والمواصفات والتعامل السليم مع منتجنا. وهذا يشمل أفضل الممارسات لجميع، التكامل،والصيانة لضمان الأداء الأمثل وطول العمر من لوحة PCB HDI الخاص بك.
بالإضافة إلى وثائقنا، نحن نقدم أدلة لإصلاح الأخطاء وأسئلة شائعة التي تعالج التحديات الشائعة وتقدم حلول خطوة بخطوة.تم تصميم هذه الموارد لتمكينك من المعرفة لحل أي صعوبات تقنية قد تواجهها بسرعة.
بالنسبة للمسائل الأكثر تعقيدًا أو المساعدة التقنية المتعمقة، يمكن لعملائنا الوصول إلى منتديات الدعم حيث يمكنك التفاعل مع مجتمع من الخبراء والمستخدمين.هذه المنصة التعاونية تعزز بيئة لتبادل المعرفة حيث يمكنك العثور على نصائح إضافية، حيل، ونصائح لتحقيق أقصى استفادة من لوحة PCB HDI لدينا.
اطمأن أن التزامنا بالجودة ورضا العملاء يعني أننا نسعى باستمرار لتحسين خدمات الدعم لدينا.نحن نحافظ على المواد الداعمة لدينا حتى الآن مع أحدث التطورات ومعايير الصناعةلضمان حصولك دائماً على المعلومات الحالية والملائمة.
يرجى ملاحظة أن دعمنا التقني وخدماتنا يتم توفيرها وفقاً لاتفاقيات ضمان المنتج والخدمة. لمزيد من المعلومات التفصيلية حول نطاق الدعم، شروط الضمان،أو للوصول إلى مواردنا التقنية، يرجى الرجوع إلى الوثائق المقدمة مع لوحة PCB HDI الخاصة بك أو زيارة موقع الدعم لدينا.
