يمثل HDI PCB Board قمة تكنولوجيا لوحات الدوائر المطبوعة الحديثة (PCB) ، حيث يلبي الطلب المتزايد على المكونات الإلكترونية المدمجة والعالية السرعة والكفاءة.والذي يعني High Density Interconnect، هي تكنولوجيا تمكن من مزيد من الوظائف في مساحة أصغر، عامل حاسم في تطوير أحدث أجهزة الإلكترونيات الاستهلاكية والأجهزة الطبية وأدوات الاتصال.تم تصميم هذا المنتج خصيصا لدمج بسلاسة مع محولات HD SDI، تكمل تطبيقات أقراص PCB عالية السرعة، وتدعم أحدث وحدات الذاكرة، مثل أقراص PCB DDR4.
يحتوي على حجم ثقب مثير للإعجاب يبلغ 0.1 ملميتيح لوحة HDI PCB مستوى من التفاصيل وكثافة المكونات غير ممكنة باستخدام طرق الحفر التقليديةهذا الحجم الدقيق للثقب مفيد بشكل خاص للتطبيقات التي تتطلب عددًا كبيرًا من الاتصالات في مساحة محدودة ، مثل محولات HD SDI ،التي تستخدم لنقل إشارات الفيديو عالية الوضوح على مسافات طويلة دون فقدان في الجودة.
من حيث دقة العلامات، و HDI لوحة PCB يفتخر الحد الأدنى من عرض العلامات والمسافة من 3 / 3Mil (0.003 بوصة) ،مواصفات تؤكد ملاءمة اللوحة لتطبيقات PCB عالية السرعةهذه الهندسة الدقيقة للآثار مفيدة في الحد من فقدان الإشارة والتحدث المتقاطع ، وبالتالي ضمان سلامة الإشارة في الترددات العالية.هذا المستوى من الدقة أمر ضروري لأداء DDR4 PCBs، والتي تعمل بمعدلات بيانات عالية وتتطلب تخطيطًا مصممًا بدقة للحفاظ على سلامة الإشارة.
يمكن تخصيص سمك اللوحة من HDI PCB Board في نطاق واسع من 0.2mm إلى 6.00mm (8mil إلى 126mil).هذا التنوع يسمح للوحة أن تكون مصممة لمتطلبات التطبيقات المختلفة، من أرق الأجهزة المحمولة إلى المعدات الصناعية الأكثر قوة. يمكن أن تكون لوحة رقيقة مفيدة للأجهزة الإلكترونية المحمولة،بينما يمكن اختيار لوحة سميكة لتحسين سلامتها الهيكلية في البيئات المطالبة.
الحد الأدنى لحجم الثقب من 0.15 ملم هو ميزة أخرى تسلط الضوء على قدرات عالية الدقة من HDI لوحة PCB.التي هي حاسمة في تصميم PCBs متعددة الطبقاتهذه القنوات الصغيرة تمكن من ربط طبقات متعددة ، وتعظيم المساحة وتحسين الأداء ، وهو مفيد بشكل خاص في مجال محولات HD SDI ،حيث الدقة والموثوقية هي الأهم.
التحكم في المعوقة هو سمة أساسية للوحة HDI PCB ، مما يضمن أن PCB يحافظ على معوقة ثابتة في جميع أنحاء الدائرة.هذا أمر بالغ الأهمية في تطبيقات PCB عالية السرعة، حيث يمكن أن تؤدي الاختلافات في المعوق إلى انعكاسات الإشارة وفقدان سلامة الإشارة. القدرة على التحكم في المعوقة أمر حاسم أيضًا لـ DDR4 PCBs ،لأن وحدات الذاكرة هذه تتطلب عائق ثابت للعمل في أعلى كفاءة واستقرار.
باختصار ، لوح PCB HDI هو حل متقدم تم تصميمه للإلكترونيات عالية الأداء. توافقه مع محولات HD SDI ، ملائمة لتطبيقات PCB عالية السرعة ،والتصميم الأمثل لـ DDR4 PCBs يجعلها خيارًا مثاليًا للمشاريع التي تتطلب أعلى معايير الدقةمع ميزات مثل حجم الثقب المثقوب بالليزر بمقدار 0.1 ملم، الحد الأدنى للآثار 3/3 ملم، سمك اللوحة القابل للتخصيص، الحد الأدنى لحجم الثقب 0.15 ملم،اللوحة HDI PCB تقف في طليعة تكنولوجيا PCB، جاهزة لتلبية احتياجات التصميمات الإلكترونية الأكثر تحديا.
| المعلم التقني | المواصفات |
|---|---|
| متطلبات خاصة | مخرج المصباح |
| الكلمات الرئيسية | الصلات ذات الكثافة العالية |
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| نسبة الجوانب | 10:1 |
| سمك | 0.4-3.2ملم |
| أثر الدقيقة | 3/3 مليون |
| حجم الثقب | 0حفر ليزر 1 ملم |
| التحكم في العائق | نعم.. |

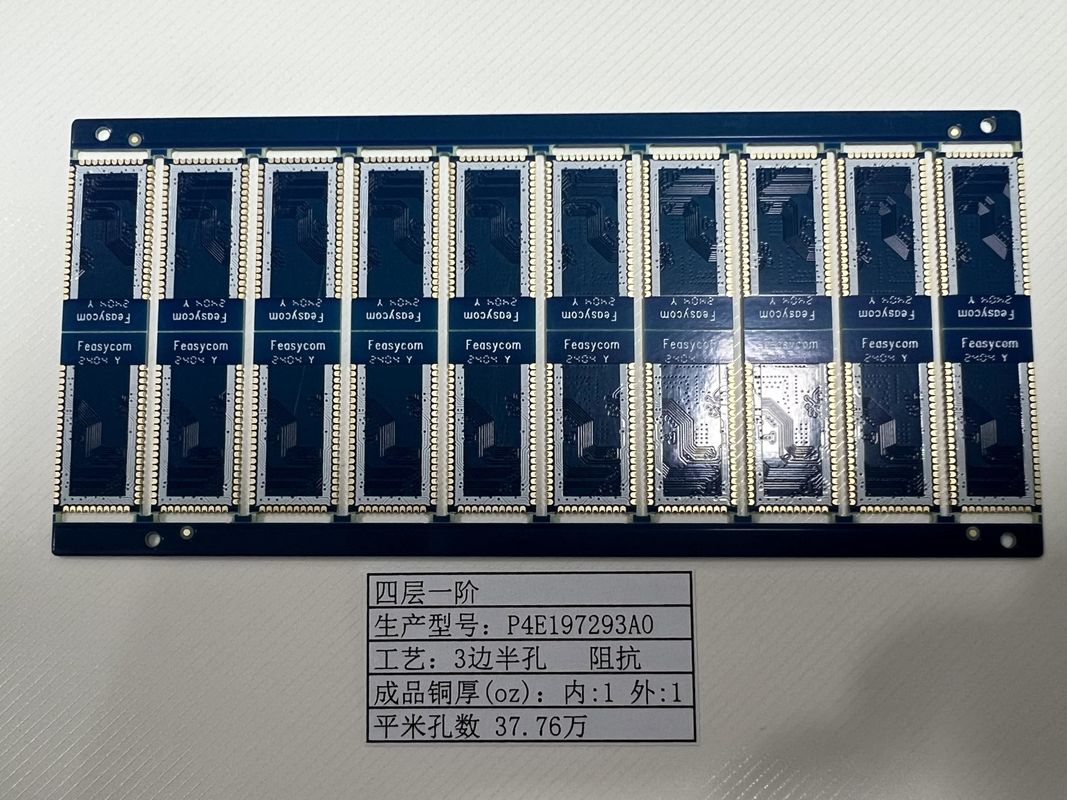

| طلب خاص | نصف ثقب، 0.25ملم BGA |
| الحد الأدنى لحجم الثقب | 0.15ملم |
الـ HDI PCB أو High Density Interconnector Printed Circuit Boards، تمثل تقدماً كبيراً في تكنولوجيا الـ PCB.لوحات HDI مثل لوحات 4L 1 + N + 1 HDI مصممة لتلبية المتطلبات الصارمة للإلكترونيات الحديثةيشير 4L إلى PCB ذو أربع طبقات ، في حين يشير 1 + N + 1 إلى تراكم طبقة واحدة ، تليها طبقة داخلية (N) وتغطيها طبقة أخرى ،تعرض التصميم المعقد الذي تمكنه عمليات تصنيع PCB HDI.
واحدة من الخصائص الحاسمة لهذه الـ HDI PCBs هي سمك اللوحات ، والذي يتراوح من 0.2mm رفيع إلى 6.00mm قوي (8mil إلى 126mil).هذا التنوع يضمن أن PCBs HDI يمكن دمجها في مجموعة واسعة من التطبيقات، من أكثر الأجهزة الحساسة التي يمكن ارتداؤها إلى أجهزة إلكترونية أكثر قوة وذات طاقة عالية. علاوة على ذلك، يضمن ضمان تحكم المعوقة سلامة الإشارة عبر الترددات المختلفة،غير قابلة للتداول في تصاميم السرعة العالية.
فرص التطبيق والسيناريوهات لـ HDI PCBs متنوعة ، وتشمل العديد من الصناعات والتكنولوجيات.لوحات الدوائر المطبوعة هي العمود الفقري للهواتف الذكية، الأجهزة اللوحية، وأجهزة الكمبيوتر المحمولة، حيث المساحة في قسط، والكفاءة هي الأهمية القصوى.تصغير المكونات إلى جانب متطلبات السرعة العالية يجعل PCBs HDI خيارًا أساسيًا للمصنعين الذين يهدفون إلى إنتاجأجهزة قوية
في قطاع الاتصالات، تتيح أقراص HDI PCB وظائف أجهزة التوجيه والتحويل المعقدة متعددة الطبقات التي تشكل جوهر بنية تحتية الإنترنت لدينا.القدرة على دعم العديد من الاتصالات داخل مساحة محدودة، مع الحفاظ على سلامة الإشارة، هو السبب في أن PCBs HDI هي أساس في هذه الصناعة. وبالمثل، في مجال الإلكترونيات الطبية،يتم الاستفادة من الدقة والموثوقية التي تقدمها PCBs HDI في الأجهزة الحاسمة مثل أجهزة تنظيم ضربات القلب وأنظمة التصوير، حيث الأداء المستمر يمكن أن يعني الفرق بين الحياة والموت.
صناعات السيارات والفضاء ، حيث تتقاء الظروف القاسية والحاجة إلى الموثوقية والتصغير ، تستفيد أيضًا من سمات PCBs HDI.توفر الاتصالات المتبادلة عالية الكثافة المرونة اللازمة وتمكن الأنظمة الإلكترونية المعقدة المستخدمة في المركبات والطائرات الحديثةبالإضافة إلى ذلك، التطبيقات العسكرية والدفاعية، حيث الصلابة والقدرات التكنولوجية المتقدمة ضرورية،تستخدم PCBs HDI بشكل متكرر لضمان وظيفة ودائمة أنظمتها الإلكترونية.
في كل من هذه التطبيقات ، يبرز PCB HDI كمكون حاسم بسبب قدرته على تسهيل البنايات الإلكترونية المتقدمة مع الحفاظ على بصمة صغيرة.سواء كان ذلك في بيئة عالية المخاطر في مجال الطيران والفضاءفي عالم التكنولوجيا الطبية الذي يعتمد على الدقة، أو الأجهزة الإلكترونية الاستهلاكية التي نستخدمها يوميا،
خدمات تخصيص أقراصنا ذات الكثافة العالية تلبي احتياجاتك المحددة، مما يضمن أن لوحات الدوائر المطبوعة HDI الخاصة بك تلبي أعلى معايير الجودة.يمكننا دمج تكنولوجيا نصف الثقب وتسوية 0.25mm BGA لوضع المكونات بدقة. المادة الخام المستخدمة هي FR4 IT180 الموثوق بها ، مما يضمن مقاومة حرارية ممتازة وقوة ميكانيكية لتطبيقات PCB عالية السرعة.
نحن نقدم أيضاً مراقبة الانسداد للحفاظ على سلامة الإشارة عبر لوحة PCB HDI، وهو أمر ضروري للدوائر عالية السرعة.تزويدك بدقة الخط الدقيق المطلوبة لتصميمات الدوائر المعقدةعلاوة على ذلك، تسمح تخصيص منتجاتنا بتكوين طبقة لوحات تصل إلى 6L، مما يتيح لنا دعم متطلبات PCB عالية الكثافة متعددة الطبقات.
يأتي منتج HDI PCB Board مع الدعم التقني والخدمات الشاملة لضمان رضاك ونجاحك مع منتجنا.دعمنا يشمل مجموعة كاملة من الخدمات من تسوية مشاكل المنتج، وتحسين الأداء، إلى إرشادات حول أفضل الممارسات للتصميم والتنفيذ.
فريق الدعم الفني لدينا على دراية جيدة في جميع جوانب تكنولوجيا PCB HDI ويمكن أن توفر المساعدة مع توصيات التراكم، واختيار المواد،وفهم قيود التصنيعإنهم مجهزون لمساعدتك في حل أي مشاكل قد تواجهك أثناء عمليات التصميم أو الاختبار أو التجميع.
بالإضافة إلى حل المشاكلنحن نقدم أيضا خدمات متقدمة مثل تحليل سلامة الإشارة ومشورة الإدارة الحرارية لضمان HDI PCB تعمل بكفاءة وموثوقية في جميع الظروفهدفنا هو مساعدتك على زيادة أداء ومدة حياة منتجك
نحن نحسن باستمرار موارد الدعم لدينا، بما في ذلك الوثائق التفصيلية، الأسئلة الشائعة، والدلائل التقنية،التي تتوفر لمساعدتك على التنقل من خلال التحديات الشائعة والاستفسارات المتعلقة بـ HDI PCBs.
يرجى ملاحظة أن دعمنا التقني وخدماتنا متاحة خلال ساعات العمل العادية وتخضع لشروط وخدماتنا.نحن ملتزمون بتزويدك بالدعم الذي تحتاجه لتجربة سلسة مع منتجات HDI PCB.
