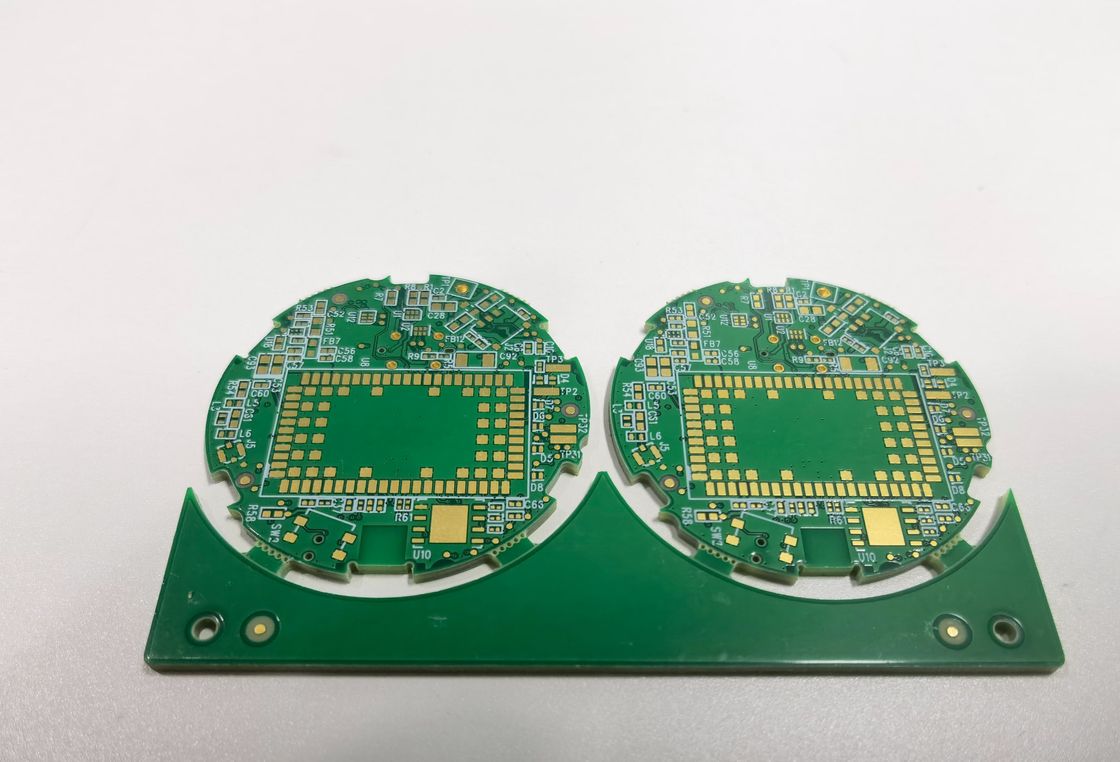

لوحات الدوائر المطبوعة عالية الكثافة (HDI) المتقدمة ذات التحكم في المعاوقة واختبار الأشعة السينية
تمثل لوحة الدوائر المطبوعة عالية الكثافة (HDI) قمة تكنولوجيا لوحات الدوائر المطبوعة (PCB) الحديثة، حيث يتم استخدام استراتيجيات تصميم التوصيل عالي الكثافة (HDI) لإنشاء لوحة دوائر مطبوعة متقدمة وعالية السرعة تلبي المتطلبات الصارمة للأجهزة الإلكترونية المعقدة. تم تصميم لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا بدقة لتوفير أساس موثوق للتطبيقات التي تتطلب مزيجًا من الأبعاد المدمجة والأداء المحسن وسلامة الإشارة الفائقة. سيوضح ملخص المنتج هذا السمات والمتطلبات الخاصة وبروتوكولات الاختبار التي تجعل لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا خيارًا استثنائيًا لمشاريعك الإلكترونية.
بدءًا من المتطلبات الخاصة، تم تصميم لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا لاستيعاب مقبس مصباح، وهو ميزة حاسمة لتطبيقات الإضاءة والأجهزة الإلكترونية التي تتطلب اتصالًا آمنًا ومستقرًا بمصدر ضوء. يعد دمج مقبس المصباح شهادة على قابلية تخصيص لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا، مما يسمح لها بتلبية الاحتياجات المحددة مع الحفاظ على أعلى معايير التصميم والتصنيع.
واحدة من أهم سمات لوحة الدوائر المطبوعة عالية الكثافة (HDI) هي نطاق سماكات الألواح المتاحة. يمكن للعملاء الاختيار بين 0.2 مم و 6.00 مم (8 ميل إلى 126 ميل)، مما يوفر مرونة كبيرة من حيث القوة الميكانيكية وملاءمة التطبيق. سواء كنت تعمل على جهاز خفيف الوزن ومحمول أو مكون صناعي قوي، فهناك سماكة لوحة دوائر مطبوعة عالية الكثافة (HDI) تتوافق تمامًا مع متطلباتك.
عندما يتعلق الأمر بدقة تخطيط لوحة الدوائر المطبوعة، تتميز لوحة الدوائر المطبوعة عالية الكثافة (HDI) بحد أدنى لعرض المسار والتباعد يبلغ 3/3 ميل. هذه الهندسة الدقيقة للمسار هي شهادة على جانب الكثافة العالية للوحة الدوائر المطبوعة، مما يتيح حزم المزيد من الدوائر في مساحة أصغر. هذه القدرة ضرورية لتحقيق نقل الإشارة عالي السرعة المطلوب بواسطة المكونات الإلكترونية المتقدمة، ولدعم المتطلبات المتزايدة باستمرار للتصغير في صناعة الإلكترونيات.
تخضع لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا لاختبارات صارمة لضمان الموثوقية والوظائف. تخضع كل لوحة لاختبار كهربائي بنسبة 100٪ (اختبار إلكتروني) للتحقق من أنها تلبي المواصفات الكهربائية واكتشاف أي عيوب محتملة. بالإضافة إلى ذلك، يتم استخدام فحص الأشعة السينية لفحص سلامة الهياكل الداخلية، مثل الفتحات ووصلات اللحام، والتي لا يمكن رؤيتها بالعين المجردة. هذه البروتوكولات الاختبارية حيوية للحفاظ على الجودة والأداء في لوحات الدوائر المطبوعة عالية الكثافة.
يمكن أيضًا تلبية الطلبات الخاصة لتلبية المتطلبات الفريدة للتطبيقات المختلفة. يمكن تصنيع لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا بفتحات نصفية، وهي ضرورية لأنواع معينة من موصلات الحافة ومتطلبات التركيب. علاوة على ذلك، فإننا نلبي التطبيقات عالية الدقة بمسافة شبكة كرات (BGA) تبلغ 0.25 مم، مما يتيح توصيل الدوائر المتكاملة مع عدد كبير من دبابيس الإدخال / الإخراج في بصمة صغيرة جدًا. هذه الميزة مهمة بشكل خاص لتصميمات لوحات الدوائر المطبوعة عالية السرعة التي تتطلب عددًا كبيرًا من الاتصالات في مساحة مدمجة.
باختصار، لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا هي حل متعدد الاستخدامات وعالي الأداء يتفوق في التطبيقات التي تتطلب دوائر عالية الكثافة وعالية السرعة. مع القدرة على دمج مقبس مصباح، ومجموعة واسعة من سماكات الألواح، وهندسة مسارات ضيقة، واختبار شامل، والقدرة على تلبية الطلبات الخاصة مثل الفتحات النصفية وشبكات BGA ذات المسافة الدقيقة، تبرز لوحة الدوائر المطبوعة عالية الكثافة (HDI) هذه كخيار متفوق للمصممين والمهندسين الذين يبحثون عن أفضل ما في تكنولوجيا لوحات الدوائر المطبوعة. سواء للإلكترونيات الاستهلاكية المتطورة، أو الأجهزة الطبية الحرجة، أو التطبيقات الصناعية المتطلبة، فإن لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا توفر الموثوقية والأداء والميزات المتقدمة اللازمة لدفع الابتكار والكفاءة في مشاريعك الإلكترونية.
| المعلمة | التفاصيل |
|---|---|
| السماكة | 0.4-3.2 مم |
| الحد الأدنى للمسار | 3/3 ميل |
| المادة الخام | FR4 IT180 |
| طبقة اللوحة | 6 لتر |
| الاختبار | اختبار إلكتروني بنسبة 100٪، أشعة سينية |
| عدد الطبقات | 4-20 طبقة |
| سماكة اللوحة | 0.2 مم - 6.00 مم (8 ميل - 126 ميل) |
| التحكم في المعاوقة | نعم |
| طلب خاص | فتحة نصفية، 0.25 مم BGA |
| نسبة العرض إلى الارتفاع | 10: 1 |
لوحة الدوائر المطبوعة عالية الكثافة (HDI) هي لوحة دوائر عالية الأداء مصممة لتلبية المتطلبات الصارمة للأجهزة الإلكترونية المتقدمة. بحد أدنى للمسار يبلغ 3/3 ميل، يقدم هذا المنتج دقة فائقة لتصميمات الدوائر المعقدة. وهي مناسبة بشكل خاص للتطبيقات التي تكون فيها سلامة الإشارة العالية أمرًا بالغ الأهمية، وذلك بفضل ميزة التحكم في المعاوقة. لوحة الدوائر المطبوعة عالية الكثافة (HDI) قابلة للتكيف في استخدامها، مع نسبة عرض إلى ارتفاع تبلغ 10: 1 ومجموعة من سماكات الألواح من 0.2 مم إلى 6.00 مم (8 ميل إلى 126 ميل). وهي مصنوعة باستخدام مادة خام FR4 IT180 عالية الجودة، والتي تضمن المتانة والموثوقية في ظروف التشغيل المختلفة.
أحد التطبيقات الرئيسية للوحة الدوائر المطبوعة عالية الكثافة (HDI) هو في مجال محولات HD SDI. تُستخدم هذه المحولات لترجمة إشارات الواجهة الرقمية التسلسلية عالية الدقة، والتي تعد شائعة في بيئات الفيديو والصوت الاحترافية. تجعل أبعاد المسار الدقيقة والتحكم في المعاوقة للوحة الدوائر المطبوعة عالية الكثافة (HDI) مرشحًا مثاليًا لمثل هذه المحولات، مما يضمن الحد الأدنى من فقدان الإشارة ودقة عالية في نقل الإشارة.
في مجال الإلكترونيات الاستهلاكية، تعد لوحة الدوائر المطبوعة عالية الكثافة (HDI) جزءًا لا يتجزأ من تطوير لوحات نماذج مدمجة وعالية الكثافة تُستخدم في الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة. إن قدرتها على دعم عدد كبير من الاتصالات لكل وحدة مساحة تجعلها مناسبة تمامًا للأجهزة التي تكون فيها المساحة محدودة ولا يمكن المساس بالأداء. مع استمرار تقلص حجم الأدوات مع زيادة تعقيدها، تصبح قدرات لوحة الدوائر المطبوعة عالية الكثافة (HDI) أكثر قيمة.
علاوة على ذلك، تجد لوحة الدوائر المطبوعة عالية الكثافة (HDI) أيضًا تطبيقات في الأجهزة الطبية وتكنولوجيا الطيران والدفاع، حيث تكون موثوقيتها العالية وقوتها ضرورية. في الأجهزة الطبية، على سبيل المثال، يمكن استخدام لوحة الدوائر المطبوعة عالية الكثافة (HDI) في معدات التشخيص المتطورة، والأجهزة القابلة للارتداء التي تراقب المقاييس الصحية، والغرسات المصغرة. في تطبيقات الطيران والدفاع، تجعل الطبيعة عالية الكثافة للوحة، جنبًا إلى جنب مع قدرتها على العمل بشكل موثوق في الظروف القاسية، مكونًا مفضلاً للأنظمة الحرجة للمهام.
بشكل عام، لوحة الدوائر المطبوعة عالية الكثافة (HDI) هي منتج متعدد الاستخدامات يلبي العديد من التطبيقات عبر مختلف الصناعات، مدفوعًا بتصميمها لاستيعاب الدوائر عالية الكثافة بدقة واستقرار. يؤكد استخدامها في محولات HD SDI، ولوحات النماذج عالية الكثافة، والأنظمة الإلكترونية المتقدمة الأخرى على أهميتها في التطور المستمر للتكنولوجيا.
استكشف خدماتنا المتميزة للوحات الدوائر المطبوعة عالية الكثافة (HDI)، المصممة لتلبية التطبيقات عالية السرعة الأكثر تطلبًا. تضمن تقنية HDI المتطورة لدينا أن تعمل لوحة الدوائر المطبوعة عالية السرعة لديك بأقصى أداء مع عدد طبقات يتراوح من 4 إلى 20 طبقة، مما يستوعب تعقيدات الإلكترونيات الحديثة.
بنسبة عرض إلى ارتفاع رائعة تبلغ 10: 1، توفر لوحات الدوائر المطبوعة عالية الكثافة (HDI) لدينا الموثوقية والمتانة اللازمة لتطبيقات لوحات الدوائر المطبوعة عالية السرعة. نحن نتفهم أن الدقة هي المفتاح، ولهذا السبب نقدم خيارات تخصيص متخصصة مثل الفتحات النصفية ودعم BGA 0.25 مم لتلبية متطلبات التصميم الخاصة بك.
نقدم لوحاتنا المتخصصة 4L 1+N+1 HDI، الحل الأمثل لاحتياجات الدوائر عالية السرعة لديك. ثق في خدمات تخصيص لوحات الدوائر المطبوعة عالية السرعة لدينا لتقديم الأداء والجودة التي تتطلبها مشاريعك.
تأتي لوحة الدوائر المطبوعة عالية الكثافة (HDI) لدينا مع دعم فني شامل وخدمات مصممة لضمان أفضل تجربة ممكنة مع منتجنا. نحن ملتزمون بتقديم المساعدة لأي استفسارات فنية أو مشكلات قد تنشأ.
تشمل خدمات الدعم الفني للوحة الدوائر المطبوعة عالية الكثافة (HDI):
يرجى ملاحظة أنه بينما نسعى جاهدين لتقديم دعم شامل، قد تخضع بعض الخدمات للتوافر وقد تتغير بمرور الوقت. نشجع العملاء على الرجوع إلى موقعنا الرسمي أو الاتصال بفريق خدمة العملاء لدينا للحصول على أحدث المعلومات المتعلقة بالدعم والخدمات للوحة الدوائر المطبوعة عالية الكثافة (HDI).
