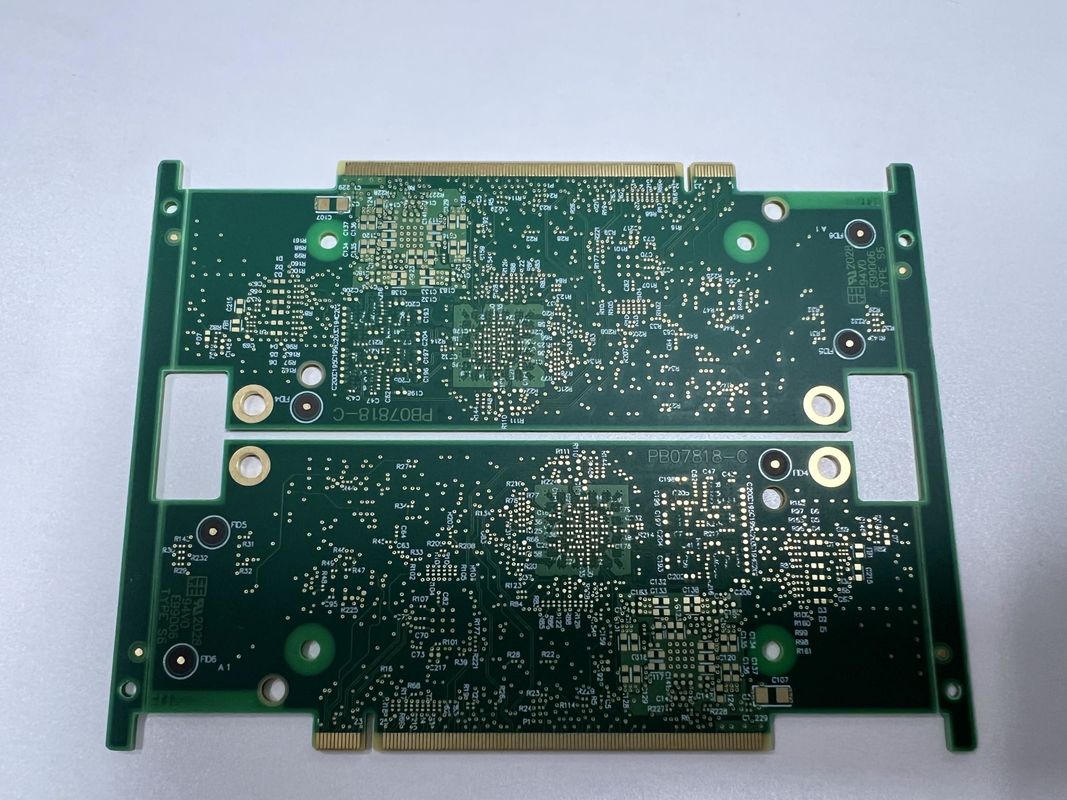

Fr4 It180 4-20 طبقة Hdi ألواح الدوائر المطبوعة نصف فتحة Bga اختبار ضغط الضغط
إن HDI PCB (لوحة الدوائر المطبوعة ذات الكثافة العالية) تمثل طليعة تكنولوجيا PCB ،حيث يركز التركيز على توفير أعلى كثافة من المكونات والترابطات في تصميم مضغوط وفعالالـ HDI PCBs مثالية للتطبيقات الإلكترونية المتطورة حيث المساحة في قسط ، ومتطلبات الأداء صارمة.لوح PCB HDI يتفوق في تقديم أداء كهربائي لا مثيل له وموثوقية في حزمة كثيفة بشكل مثير للإعجاب.
المصنوع من مادة خام FR4 IT180 عالية الجودة، تم تصميم هذا الـ HDI PCB لتحمل الإجهاد الحراري والميكانيكي الذي يواجه في التطبيقات الإلكترونية المتطلبة.مادة FR4 IT180 توفر مقاومة حرارية ممتازة، والقوة الميكانيكية، واستقرار الأبعاد، مما يجعلها الخيار المفضل لـ HDI PCBs عالية الموثوقية.هذه المادة ليست قوية فقط ولكن لديها أيضا ثابت كهربائي منخفض وعامل التبديد، مما يضمن أداء كهربائي متفوق لمنتج HDI PCB النهائي.
من حيث التصميم ، يفتخر اللوح بتكوين 6 طبقات (6L) ، مما يوفر مساحة كبيرة للدارات المعقدة مع الحفاظ على ملفه الشخصي الرقيق.هذا التصميم متعدد الطبقات يسمح لتوجيه أكثر تطورا للإشارات وتوزيع الطاقة في جميع أنحاء PCB HDI، مما يعزز أدائها العام ويسمح بدمج المزيد من الوظائف في عامل شكل أصغر.هيكل 6 طبقات هو دليل على قدرة تكنولوجيا HDI على تحقيق كثافة دائرة أعلى وتحسين سلامة الإشارة.
واحد من أهم جوانب الـ HDI PCB هو نسبة الجوانب و هذه اللوحة تحديداً لديها نسبة الجوانب الرائعة 101نسبة الجانب هي نسبة سمك PCB إلى قطر أصغر ثقب محفوف. تشير نسبة الجانب الأعلى إلى القدرة على وجود قنوات أصغر في لوحة سميكة ،وهو أمر حاسم لتصميمات PCB عالية الكثافةهذه النسبة المرتفعة للجانب تشير إلى القدرات المتقدمة لـ HDI PCB ، مما يسمح لخطوط وأماكن أكثر دقة ، وكذلك استخدام microvias ،والتي هي ضرورية للتصغير والطبقات المتعددة في التصاميم عالية الكثافة.
عندما يتعلق الأمر بدقة الدوائر ، يبرز HDI PCB Board مع حد أدنى لمتطلبات 3/3Mil.يسمح هذا العرض الضئيل للآثار والفاصل بتركيز أعلى من الآثار لكل وحدة مساحة، ضرورية لنقل الإشارات عالية السرعة وأنماط الدوائر المعقدة.التصاميم الإلكترونية عالية الدقة التي تتطلب تساهلات ضيقة وأداء كهربائي استثنائي.
بشكل عام ، يعد HDI PCB Board نموذجًا لتصميم PCB المتقدم ، حيث يتضمن نسبة شكل عالية ، ومادة خام متفوقة ، ومواصفات آثار ضيقة.يُنتج الجمع بين هذه الخصائص PCB عالي الكثافة الذي يلبي أكثر المتطلبات صرامة للأجهزة الإلكترونية الحديثةمع بنيتها القوية وتصميمها المتطور، فإن PCB HDI مناسبة بشكل جيد لمجموعة لا حصر لها من التطبيقات، بدءا من الإلكترونيات الاستهلاكية المدمجة إلى الأنظمة الصناعية عالية الأداء.من خلال اختيار هذا HDI PCB، يتم تمكين المصممين والمهندسين من دفع حدود ما هو ممكن في تصغير الأجهزة الإلكترونية والأداء والوظائف.
| الصفة | تفاصيل |
|---|---|
| الاختبار | 100% اختبار إلكتروني، الأشعة السينية |
| الكلمات الرئيسية | ربط الكثافة العالية ، لوحة PCB عالية السرعة ، محول HD SDI ، PCB عالية السرعة |
| عدد الطبقات | 4-20 طبقة |
| الحد الأدنى لحجم الثقب | 0.15ملم |
| اسم الجهاز | لوحات HDI 4L 1 + N + 1 |
| طلب خاص | نصف ثقب، 0.25ملم BGA |
| متطلبات خاصة | مخرج المصباح |
| طبقة اللوح | 6 لتر |
| التحكم في العائق | نعم.. |
| سمك اللوحة | 0.2mm-6.00mm (8mil-126mil) |
تم تصميم لوحة PCB HDI (High Density Interconnector) ، مع قدراتها المتقدمة ، لتلبية مجموعة متنوعة من التطبيقات التي تتطلب دقة عالية وتصغير.انها تبرز كعنصر لا يتجزأ في تطوير لوحات PCB عالية السرعة، حيث الحفاظ على سلامة الإشارة والحد من التداخل الكهرومغناطيسي أمر بالغ الأهمية. لوح PCB HDI ، الذي يحتوي على حفرة ليزر 0.1mm لحجم الثقب ، يسمح بزيادة كثافة المكونات ،وهو أمر حاسم في الأجهزة الإلكترونية الحديثة حيث المساحة هي في قسط.
الحد الأدنى من عرض البصمة و الفاصل بين 3 / 3mil يجعل من الخيار المثالي للتطبيقات التي تتطلب أنماط معقدة ونقل إشارة عالية السرعة.هذه التكنولوجيا خط رقيق يدعم الاحتياجات المتزايدة لمزيد من الوظائف والأداء في عوامل شكل أصغرنسبة الشكل 10: 1 تؤكد على قدرتها على دعم المكونات عالية الكثافة مع الحفاظ على الموثوقية والاتصال داخل الدوائر. الحد الأدنى لحجم الثقب هو 0.مساعدات 15 ملم في تحقيق مستوى الدقة المطلوبة للتصاميم المعقدة.
لوحة PCB HDI متعددة الاستخدامات ، وتجد مكانها في مختلف تطبيقات PCB عالية السرعة. وهي مناسبة بشكل خاص للاستخدام في صناعة الاتصالات ،عندما يكون نقل البيانات عالية السرعة وضوح الإشارة أمرًا ضروريًافي قطاع الحوسبة، لوحات HDI PCB جزء لا يتجزأ من أجهزة الكمبيوتر المحمولة والأجهزة اللوحية والخوادم التي تتطلب دوائر مضغوطة عالية الأداء.الصناعات الفضائية والسيارات تستفيد أيضا من قدرات PCB HDI، دمجها في الأنظمة التي تكون فيها الموثوقية والأداء حاسمة في الظروف القاسية.
وعلاوة على ذلك ، تم تصميم HDI PCB Board لتلبية المتطلبات الخاصة لمقبض مصباح.الدقة في حجم الثقب وقدرات آثار دقيقة ضمان أن اللوحة يمكن أن تستوعب الاتصالات الكهربائية المعقدة اللازمة لتطبيقات مصباح مصدر، والتي غالبا ما تكون مضغوطة وتتطلب إدارة طاقة فعالة.
باختصار ، لوح PCB HDI هو حل متعدد الأداء عالي الأداء لمختلف تطبيقات PCB عالية السرعة. سواء كان ذلك للأجهزة الإلكترونية الاستهلاكية ، أو أنظمة السلامة في السيارات ،أو تطبيقات الإضاءة الصناعية، يوفر HDI PCB Board الدقة والموثوقية والأداء المطلوب لمواجهة تحديات التصميم والعمل الإلكتروني الحديث.
خدمات تخصيص منتجات HDI PCB Board لدينا تلبي مجموعة متنوعة من المتطلبات لتصنيع HDI PCB.نحن نضمن أن كل لوحة PCB HDI تخضع لـ 100% اختبار إلكتروني وتحقق الأشعة السينية لضمان معايير عالية الجودة التي تلبي توقعاتكتتضمن قدراتنا إنتاج لوحات PCB HDI متعددة الطبقات تتراوح من 4-20 طبقة ، مصممة لدعم التجمعات الإلكترونية المعقدة والمقربة مثل تلك الموجودة في تطبيقات DDR4 PCB.
مع تكنولوجيا الحفر الدقيقة المتقدمة، يمكننا تحقيق الحد الأدنى لحجم الثقب من 0.15 ملم،السماح بالاتصالات المتبادلة عالية الكثافة التي تعد ضرورية للتصغير دون المساس بالأداءيضمن استخدام FR4 IT180 من الدرجة الأولى كمادة خام أن لوحات PCB HDI متينة وموثوقة ، مع نسبة الجانب 10:1، مناسبة لمجموعة واسعة من التطبيقات الرقمية عالية السرعة ، بما في ذلك أقراص PCB DDR4.
يأتي منتج HDI PCB Board مع دعم فني وشبكات شاملة لضمان أعلى مستوى من الرضا والأداء.مكتبة للموارد التقنية، والوصول إلى بوابة الدعم على الانترنت لدينا. يمكن للعملاء أيضا الاستفادة من دليل حل المشاكل لدينا، أشرطة الفيديو التعليمية،و قسم الأسئلة الشائعة لحل سريع للقضايا الشائعة.
فريق الدعم الفني المخصص لدينا متاح لتقديم المشورة والمساعدة الخبراء مع أي أسئلة أو تحديات متعلقة بالمنتج.اختيار المواد، والاعتبارات تخطيط للمساعدة في تعزيز أداء وموثوقية تطبيقات HDI لوحة PCB الخاص بك.
بالإضافة إلى المساعدة التقنية، ونحن نقدم مجموعة من الخدمات لدعم دورة حياة لوحة PCB HDI الخاص بك. وهذا يشمل التحكم في مراجعة، وإدارة دورة الحياة،ودعم نهاية الحياة لضمان أن المنتج الخاص بك يبقى محدثا ومتوافق مع معايير الصناعةالتزامنا بالتميز في الخدمة يضمن أن تحصل على الدعم الذي تحتاجه لتحقيق أقصى قدر من الفوائد من استثمارات لوحة PCB HDI.
