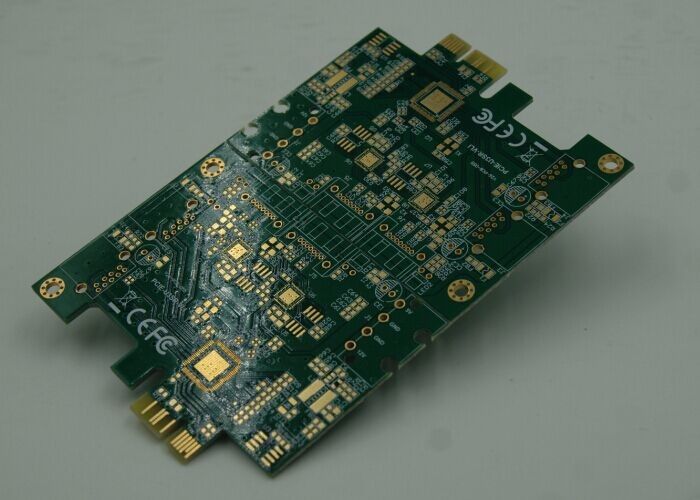

ال PCB مزدوج الجانب ، المعروف أيضًا باسم لوحة الدوائر ذات الجانبين أو PCB مزدوج الطلاء ، هو عنصر أساسي في الإلكترونيات الحديثة ، مما يتيح الدوائر المعقدة ضمن عامل شكل مضغوط.يتميز هذا النوع من ألواح الدوائر بموجب وجود طبقات النحاس الموصلة على جانبي، مما يسمح لكثافة أعلى من آثار وزيادة وظائف مقارنة مع PCBs أحادي الجانب. الطبيعة مزدوجة الجانب من هذه اللوحات تجعلها مناسبة بشكل مثالي لمجموعة واسعة من التطبيقات,بما في ذلك الإلكترونيات الاستهلاكية والاتصالات السلكية واللاسلكية والأجهزة الطبية وأنظمة السيارات والضوابط الصناعية.
اللوحة المطبوعة ذات الجانبين تبرز في السوق بسبب بناءها الدقيق واستخدامها لمواد عالية الجودة. المواد الخام المستخدمة لللوح هي FR-4،ملمع إيبوكسي المقاوم للنار معزز الزجاج الذي يحظى بسمعة جيدة في الصناعة بسبب خصائصه الميكانيكية والحرارية الممتازةمادة FR-4 تضمن أن اللوحة لديها السلامة الهيكلية لتحمل مختلف الضغوط البيئية، فضلا عن الاستقرار الحراري المطلوب لأداء كهربائي موثوق به.
الـ PCB ذات الجانبين المزدوج الذي نصنعه يأتي بسماكة PCB قياسية تبلغ 1.6 ملم، وهي المواصفات الأكثر شيوعًا وتوفر توازنًا مرضيًا بين القوة والمرونة.هذه السماكة مقبولة على نطاق واسع في الصناعة، مما يجعل هذه الألواح مناسبة لمجموعة واسعة من الغرف والغرف دون الحاجة إلى التخصيص.
التشطيب السطحي هو جانب حاسم في تصنيع PCB لأنه يحمي دوائر النحاس المكشوفة ويضمن قابلية اللحام.لدينا اللوحة المطبوعة ذات الجانبين متوفرة مع مجموعة متنوعة من التشطيبات السطحية لتلبية متطلبات متنوعةوتشمل الخيارات تسوية الطلاء بالهواء الساخن (HASL) ، والذهب الغمر من النيكل بدون كهرباء (ENIG) ، والقصدير الغمر، والفضة الغمر، وإصبع الذهب، والمحافظات العضوية للطلاء (OSP).كل من هذه التشطيبات لها مزاياها الخاصة، من HASL القوي والفعال من حيث التكلفة إلى ENIG عالية الموثوقية وخالية من الرصاص ، ويمكن تخصيص الاختيار لاحتياجات التطبيق المحدد.
الجمالية والوظيفية تسير جنبا إلى جنب في تصميم PCB، وطبقة الشاشة الحريرية أمر حاسم لكليهما.والصفراءتتيح هذه الخيارات طباعة أسطورة واضحة، بما في ذلك مؤشرات المكونات ونقاط الاختبار ورموز التحذير، مما يسهل التجميع وإصلاح الأخطاء.
المقاومة لحام PCB المزدوجة ، والمعروفة أيضًا باسم قناع لحام ، متوفرة باللون الأخضر التقليدي.يتم تطبيق طبقة مقاومة اللحام على اللوحة لحماية النحاس من الأكسدة ومنع تشكيل جسور اللحام أثناء عملية التجميعيقدم قناع اللحام الأخضر تباينًا ممتازًا ضد الشاشة الحريرية ، مما يسهل على الفنيين قراءة علامات اللوحة أثناء التجميع والاختبار.
التزامنا بالجودة يضمن أن كل PCB مزدوج الجانب الذي ننتجه يتم اختباره بدقة للأداء الكهربائي، الالتزام بمواصفات التصميم، والمتانة.سواء للنموذج الأول أو الإنتاج الجماعيمع قدراتنا المتقدمة في التصنيع،يمكننا استيعاب كل من متطلبات التصميم القياسية والطبيعية، توفر حلًا متعدد الاستخدامات للمشاريع الإلكترونية التي تتطلب كفاءة وتعقيد اللوحة المطبوعة ذات الجانبين.
| المعلم التقني | المواصفات |
|---|---|
| سمك اللوحة | 1.6ملم |
| لون الحرير | أبيض، أسود، أصفر |
| وزن النحاس | 1-6 أوقية |
| التشطيب السطحي | (هاسل) ، (إنيج) ، (إمبسيون تين) ، (إمبسيون سيلفر) ، (أوزب) |
| (مين هول ديا) | 0.075 ملم |
| اللون المقاوم للحام | أخضر |
| المواد الخام | FR-4 |
| اللون | أخضر، أزرق، أصفر |
| طبقات | مزدوج |
| السمة | الاختبار 100% |
إن لوحة PCB ذات الطبقتين، والمعروفة أيضًا باسم لوحة الأسلاك المطبوعة ذات الجانبين المزدوجة، هي مكون أساسي في الإلكترونيات الحديثة. مع الحد الأدنى لقطر الثقب البالغ 0.075 مم،أنها توفر الدقة وارتباطات عالية الكثافةيمكن أن يختلف وزن النحاس على هذه الألواح من 1 إلى 6 أونصات ، مما يسمح بالمرونة في القدرة على تحمل التيار والقوة الميكانيكية.متوفرة في ألوان مقاومة لحام مميزة بصريًا مثل الأخضر، الأزرق والأصفر ، هذه اللوحات ليست فقط وظيفية ولكن أيضا يمكن التعرف عليها بسهولة خلال عمليات التجميع والاختبار.
أحد التطبيقات الأكثر شيوعًا للوحة PCB ذات الجانبين 1.5m هو في الإلكترونيات الاستهلاكية. تتطلب أجهزة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة ألواح دوائر مضغوطة عالية الأداء.تسمح الطبيعة ذات الجانبين المزدوجة لهذه الـ PCB للمصممين بإنشاء دوائر أكثر تعقيدًا في مساحة أصغر، وهو أمر ضروري للتصاميم النظيفة وخفيفة الوزن التي يطلبها المستهلكون. بالإضافة إلى ذلك ، فإن اللون الأخضر المقاوم لللحام هو خيار شائع في هذه التطبيقات بسبب وضوحه وتباينه ،تحسين دقة التصنيع وتقليل خطر الأخطاء.
في مجال التحكم الصناعي والأتمتة، الـ PCB المزدوج المزدوج لا يقدر بثمن.هذه البيئات تتطلب مكونات إلكترونية قوية وموثوقة قادرة على تحمل الظروف القاسية والاستخدام المتكررإن الصلبة التي توفرها خيارات الوزن النحاسي الأعلى تضمن أن PCB يمكن أن تتعامل مع الأحمال الكهربائية الشديدة التي غالباً ما تواجه في البيئات الصناعية.مجموعة متنوعة من الألوان المتاحة للمساعدات الطبقة مقاومة لحام في التعرف السريع على مسارات الدوائر أثناء الصيانة وإصلاح الأخطاء.
كما تستفيد الأجهزة الطبية بشكل كبير من دقة وموثوقية اللوحات PCB ذات الطبقات المزدوجة.وتعتمد أجهزة التشخيص على الحد الأدنى من قطر الثقب للاستيعاب تصاميم الدوائر المعقدة اللازمة للقياسات الحساسة والضوابطإن التوحيد ومراقبة جودة لوحة الأسلاك المطبوعة ذات الجانبين المزدوجة أمر بالغ الأهمية في هذه التطبيقات ، حيث يمكن أن يكون الأداء المتسق مسألة سلامة المريض.
وعلاوة على ذلك، فإن صناعات الطيران والفضاء والسيارات هي أمثلة حيث يمكن تطبيق PCB مزدوج الجانب 1.5m بفعالية.والبي سي بي مزدوج الجانب مصممة لتلبية هذه المعايير الصارمة- الترميز اللون مع اللحام الأخضر مقاومة المساعدات في عمليات التجميع المعقدة نموذجية في هذه الصناعات، حيث يمكن استخدام العديد من PCBs في قطعة واحدة من المعدات.
في الختام، الـ PCB مزدوج الطبقات هو مكون متعدد الاستخدامات و لا غنى عنه في مجموعة من التطبيقات سواء في الإلكترونيات الاستهلاكية أو الأتمتة الصناعية أو الأجهزة الطبية أو النقل,توفر لوحة الأسلاك المطبوعة ذات الجانبين المنصة اللازمة للتصاميم الإلكترونية المعقدة والموثوقة والفعالة.
استكشاف خدمات تخصيص المنتج لدينا من الدرجة الأولىبطاقات PCB ذات طبقتين. لدينا 1.5m PCBs مزدوج الجانبين توفر بناء قوي وأداء كهربائي متفوق.الاختبار 100%لضمان أعلى جودة وموثوقية لمشاريعك.
نحن متخصصون في الأقراص الصناعية ذات الطول المفرط، وتلبية الاحتياجات الفريدة الخاصة بك مع الدقة.الحد الأدنى لقطر الثقب من 0.075 ملم، مما يجعلها مناسبة للتصاميم المعقدة مع تخطيطات المكونات الكثيفة.
علاوة على ذلك، فإن عملية التصنيع المتطورة لدينا تضمنمساحة الموصلات 3 مليتخصيص لوحة PCB الخاصة بك مع خيارات الألوان المتاحة لدينا:أخضر، أزرق، أصفرلتتناسب مع جماليات التصميم و أنظمة الترميز
منتجاتنا من الأقراص ذات الجانبين المزدوجة مصممة من أجل الموثوقية والمتانة، مما يضمن أن مشاريعك الإلكترونية مبنية على أساس صلب.فريق الدعم الفني لدينا ملتزمة لتوفير لك مع المساعدة التي تحتاجها لتحقيق أقصى استفادة من PCBs لدينانحن نقدم مجموعة من الخدمات لدعم احتياجاتك التقنية:
استشارات المنتج:فريقنا متاح لتقديم المشورة حول أفضل الممارسات لدمجنا PCB مزدوج الجانب في تصميمك، مما يساعدك على تحسين الأداء وتقليل المشاكل أثناء التجميع.
خدمات مراجعة التصميم:نحن نقدم خدمات مراجعة التصميم للمساعدة في تحديد المشاكل المحتملة قبل الإنتاج، وضمان أن تصميم PCB الخاص بك قوي ومستعد للتصنيع.
دعم إصلاح الأخطاءإذا واجهت أي مشاكل مع PCBs لدينا أثناء التجميع أو التشغيل، فريق الدعم الفني لدينا على متناول اليد لمساعدتك في تشخيص وحل المشكلة بكفاءة.
الوثائق:نحن نقدم وثائق شاملة، بما في ذلك المواصفات، ورق بيانات المواد، وإرشادات التعامل لضمان أن لديك كل المعلومات التي تحتاجها لنجاح تنفيذ PCB.
ضمان الجودة:إن كان لديك أي مخاوف حول جودة أو أداء منتجاتنافريق الدعم لدينا مستعد لمعالجة هذه وتوفير الحلول.
نحن مكرسون لضمان رضاكم مع منتجاتنا لـ PCB ذات الجانبين المزدوجة ونحن هنا لدعمكم في كل خطوة من الطريقيرجى الاتصال بفريقنا من خلال قنوات دعم العملاء المناسبة.
