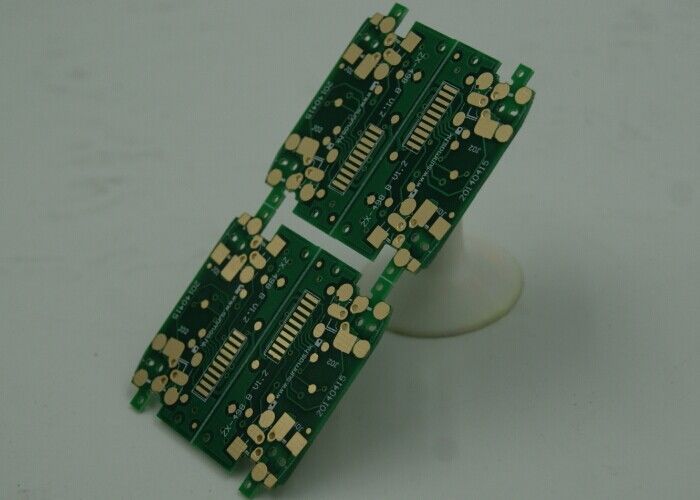

الـ PCB مزدوج الجانب، أو الـ PCB مزدوج الطبقات، is an advanced type of circuit board that has gained significant popularity in the electronics industry due to its versatility and efficiency in connecting various electronic components across its two conductive layersتم تصميم هذا المنتج خصيصا لتلبية تصاميم الدوائر المعقدة التي تتطلب كثافة أعلى من الاتصالات مما يمكن أن يقدمه PCB من جانب واحد.مع مساحة الموصلات ضيقة مثل 3 مل، هذا الـ PCB يسمح بآثار دقيقة للغاية ، مما يسمح له بدعم تطبيقات إلكترونية متطورة وصغيرة.
إحدى الميزات الحاسمة لهذا الـ "بي سي بي" ذو الطبقتين هي خيارات وزن النحاس، والتي تتراوح من 1 إلى 6 أونصات.هذا النطاق يمنح المصممين المرونة لاختيار سمك النحاس المناسب على أساس متطلبات الحمل الحالية، احتياجات الإدارة الحرارية، والاعتبارات المقاومة الميكانيكية. وزن النحاس الأثقل يسهم في تحسين التوصيل الحالي وتبديد الحرارة،جعل هذه الـ PCB مناسبة للعمليات ذات الطاقة العالية ودرجة الحرارة العالية.
كونها قادرة على استيعاب أقراص PCB ذات الطول الزائد ، فإن هذا اللوح مزدوج الجانب مفيد بشكل خاص للتطبيقات التي تتطلب أبعاد موسعة.5m نسخة PCB مزدوجة الجانب هو دليل على قدرته على تمتد إلى ما وراء الأحجام القياسية، توفير حلول للصناعات التي تتطلب لوحات أطول لتطبيقاتها الفريدة.لا يوجد حل وسط في سلامة الإشارة وموثوقية الاتصال.
جانب آخر ملحوظ من هذا الـ PCB هو الحد الأدنى من تسامح قطر الثقب، والذي يبلغ 0.075 مليمتر مثير للإعجاب.ضرورية لتصغير المكونات الإلكترونية وتحقيق كثافة عالية من الاتصالاتالدقة في حفر مثل هذه الثقوب الصغيرة هي مؤشر على قدرات التصنيع المتقدمة والالتزام بمعايير الجودة الصارمة.مما يجعل هذه اللوحات مطلوبة للغاية للتطبيقات الحرجة الدقة.
تلبية المتطلبات الجمالية والوظيفية، والبي سي بي مزدوجة الجانب يأتي مع مجموعة متنوعة من خيارات الألوان الشاشة الحريرية، بما في ذلك الأبيض والأسود والأصفر.طبقة الشاشة الحريرية حاسمة لتوفير معلومات مهمة على اللوحة مثل ملصقات المكونات، نقاط الاختبار ، والشعارات. يسمح توفر ألوان مختلفة لتحسين التباين وقراءة اعتمادا على لون قناع اللحام أو تفضيلات فريق التصميم.سواء لأغراض الرؤية أو لمطابقة مخطط الألوان للجهاز الكلي، هذه الخيارات تضيف مستوى من التخصيص للمنتج النهائي.
و تم تصميم أقراصنا ذات الطبقات المزدوجة لتلبية متطلبات مجموعة واسعة من التطبيقات من الإلكترونيات الاستهلاكية إلى الآلات الصناعيةمختلف أوزان النحاس، والقدرة على إنتاج PCBs مزدوج الجانبين الطول والطول يجعل هذه اللوحات قابلة للتكيف للغاية وقادرة على تلبية الاحتياجات المتنوعة لعملائنا.عملية التصنيع الصارمة تضمن أن كل لوحة تلبي أعلى معايير الجودة، مع قطرات الثقوب الدقيقة والطباعة الحريرية النظيفة تعزيز كل من وظيفة وجمالية المنتج النهائي. هذا PCB مزدوج الجانب ليس مجرد مكون.إنه أساس حاسم لتصميمات إلكترونية موثوقة وفعالة.
| السمة | الاختبار 100% |
|---|---|
| كريم الحرير | أبيض، أسود، أصفر |
| اللون | أخضر، أزرق، أصفر |
| مساحة الموصل | 3 مليون |
| طبقات | مزدوج (لوحة دائرة ذات جانبين) |
| اللون المقاوم للحام | أخضر |
| (مين هول ديا) | 0.075 ملم |
| وزن النحاس | 1-6 أوقية |
| لون الحرير | أبيض، أسود، أصفر |
| البحرية | DHL UPS EMS TNT فيدكس، الكوريير السريع، النقل البحري |
الـ"بي سي بي" ذو الجانبين، مع معالجة سطحية متطورة من الذهب المغمور، يوفر مستوىً متفوقًا من الاتصال وطول العمر،ضمان أن كل تطبيق يتم استخدامه فيه يستفيد من زيادة الأداء والموثوقيةهذا المعالجة لا توفر فقط سطح موصل قوي ولكن أيضا يحمي ضد الأكسدة، مما يجعلها خيار مثالي لمتطلبات عالية الموثوقية.075 ملم في هذه اللوحات يسمح لوضع مكونات عالية الكثافة، وهو أمر بالغ الأهمية في الأجهزة الإلكترونية المدمجة اليوم، مما يجعلها مناسبة تمامًا للتصاميم المعقدة التي تتطلب الدقة والتصغير.
باستخدام FR-4 كمادة خام ، يشتهر PCB المزدوج بالمقاومة الحرارية الممتازة والقوة الميكانيكية وخصائص العزل الكهربائي.هذا يجعل الـ PCB ثنائي الطبقة منصة قوية لعدد كبير من التطبيقات بدءاً من التحكم الصناعي إلى الإلكترونيات الاستهلاكية حيث الصمود والاستقرار هما الأساسيانيقدم التكوين مزدوج الطبقة التوازن المثالي بين التعقيد والفعالية من حيث التكلفة ، مما يتيح للمصممين إنشاء دوائر متطورة دون الحاجة إلى العديد من مجموعات اللوحات.
متوفرة بألوان الشاشة الحريرية باللون الأبيض والأسود والأصفر ، تقدم هذه الأقراص PCB تنوعًا في جماليات التصميم ، مما يسمح بالعلامات التجارية والعلامات التجارية الواضحة التي تعتبر ضرورية في التجميع والصيانة.هذا يسهل أيضًا استكشاف الأخطاء وإصلاحها ، حيث يمكن تحديد المكونات ونقاط الاختبار بوضوح.
إضافية الطويلة ذات الجانبين pcb المتغير توسيع مجال الاحتمالات في تطبيقات على نطاق أوسع مثل نظم الإضاءة LED، معدات الاتصالاتوحتى في مجالات صناعة الطيران والفضاء والسياراتيوفر الطول الإضافي مساحة سطحية أكبر للمكونات وتعقب التوجيه، مما يتيح دوائر أكثر تعقيدا أو دمج وظائف متعددة على لوحة واحدة.
باختصار، الـ"بي سي بي" ذو الجانبين المزدوج مع معالجة السطح الذهبية الغمر، الحد الأدنى لقطر الثقب 0.075 ملم، مادة FR-4، ومتاحة بألوان متعددة،هو منتج متعدد الاستخدامات يمكن تطبيقه في مجموعة واسعة من السيناريوهاتمن الأجهزة الإلكترونية الاستهلاكية إلى الآلات الصناعية، ومن الأجهزة المحمولة باليد المدمجة إلى تركيبات النظام على نطاق واسع،الهيكل مزدوج الطبقات يلبي متطلبات مختلف الصناعات، وتوفير حل موثوق وفعال من حيث التكلفة لتجميع المكونات الإلكترونية.
تخصيصPCB مزدوج الجانبلتلبية الاحتياجات الخاصة بك.الأخضر والأزرق والأصفرلتمييز مشروعك وضمان أنه يبرز.لوحة دوائر ذات جانبينيمكن تصنيعها بدقةالحد الأدنى لقطر الثقب (Min Hole Dia) من 0.075 ملم، مما يسمح بتصميمات معقدة واتصالات عالية الكثافة.
تحسين المتانة والقيادة من الخاص بكالـ PCB المزدوجمعالنحاس خيارات الوزن تتراوح من 1 إلى 6 أوقيةكل لوحة مصنوعة من الجودة العاليةFR-4 المواد الخاملضمان أساس متين وموثوق به لأجهزتك الإلكترونية.
كلPCB مزدوج الطبقةنحن ننتج يخضعالاختبار الكهربائي بنسبة 100% (الاختبار الإلكتروني)لضمان أداء لوحاتك دون عيب. التزامنا بالتميز يعني أنك تحصل على منتج يلبي أعلى معايير الجودة والموثوقية.
منتجنا من الـ "بي سي بي" مزدوج الجانبين يأتي مع دعم فني شامل وخدمات مصممة لضمان نجاحك طوال دورة حياة المنتج.دعمنا يبدأ مع توجيهات التصميم للمساعدة في تحسين تخطيط PCB الخاص بك لتحسين القدرة على التصنيع والأداءنحن نقدم أيضاً مشورة اختيار المواد لتتناسب مع متطلبات تطبيقك من أجل المتانة والقيادة والإدارة الحرارية.
بمجرد إتمام تصميمك، نقدم خدمات النموذج الأولي لتحويل مفهومك بسرعة إلى منتج ملموس لاختبارها والتحقق من صحتها.عملية النماذج الأولية السريعة لدينا تضمن أن أي مشاكل التصميم يتم تحديدها وحلها على الفور، وتقليل الوقت إلى السوق.
خلال مرحلة التصنيع، يقوم فريقنا بإجراء العديد من عمليات فحص الجودة لضمان أن أجهزة PCB ذات الجانبين المزدوجة تلبي جميع معايير الصناعة ومتطلباتك المحددة.نقوم بإجراء اختبارات كهربائية لضمان الوظائف والموثوقية، فضلا عن عمليات فحص بصرية للتحقق من أن جميع الأبعاد المادية والمواصفات دقيقة.
بعد التسليم، فريق الدعم الفني لدينا متاح للمساعدة في أي أسئلة أو مخاوف قد تنشأ أثناء دمج PCBs لدينا في المنتج النهائي الخاص بك.يمكننا أن نقدم إرشادات حول تقنيات اللحام، وضع المكونات، وممارسات إدارة الحرارة لضمان أداء مثالي.
في الحالة غير المحتملة التي تواجه فيها مشكلة مع PCBs ذات الجانبين المزدوج، نحن نقدم دعم استكشاف الأخطاء للتشخيص السريع والحل للمشكلة.هدفنا هو الحد من وقت التوقف وإعادة مشروعك إلى المسار الصحيح في أقرب وقت ممكن.
لضمان نجاحك المستمر، نقوم باستمرار بتحديث قاعدة معارفنا مع أحدث تقنيات الـ PCB وأفضل الممارسات في الصناعة.بما في ذلك الأوراق التقنية، ملاحظات التطبيقات، ونصائح التصميم، لإبقائك على اطلاع وتقدم على المنحنى.
