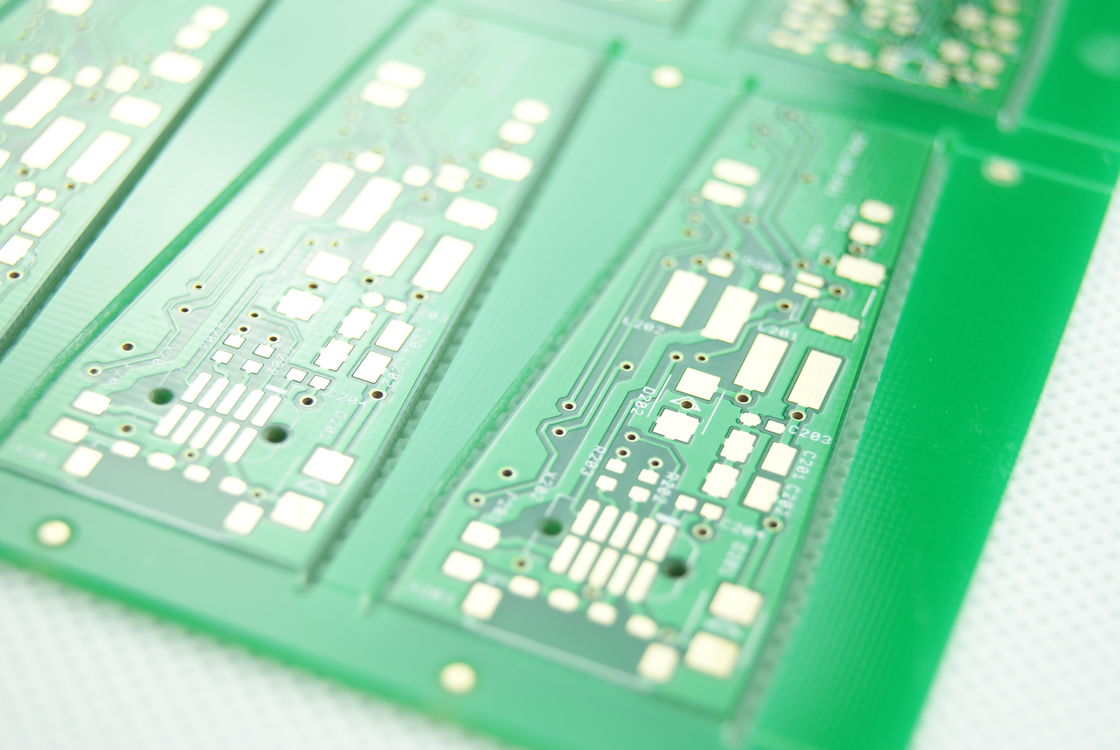

ويمثل PCB مزدوج الجانب ، المعروف أيضًا باسم PCB بطبقتين ، تقدمًا كبيرًا في صناعة لوحات الدوائر المطبوعة (PCB).تم تصميم هذا المنتج المتطور بعناية لتلبية الطلبات المتزايدة على تعقيدات دائرة أكبر مع الحفاظ على عامل الشكل المدمجمع طبقتين موصلة، هذا PCB ثنائي الطبقة هو حل مثالي لمجموعة واسعة من التطبيقات الإلكترونية،توفير استخدام فعال للمساحة وتعزيز الاتصال بالمقارنة مع بدائل طبقة واحدة.
لدينا لوحة PCB مزدوجة الجانب تتكون من طبقتين من الموصلات النحاسية منفصلة بواسطة مادة كهربائيةالذي يسمح بتصميم ذو كثافة عالية يمكنه استيعاب المزيد من المكونات لكل وحدة مساحةهذا الفاصل الضيق بين الموصلين مفيد بشكل خاص للتطبيقات التي تتطلب درجة عالية من التقليص دون المساس بالأداء. مع هذه الدقة، لدينا 1.5M PCBs مزدوجة الجانب ليست فقط موثوق بهاكما أنها في طليعة تصميم أقراص PCB، وتلبي الاحتياجات المعقدة للإلكترونيات الحديثة.
الحد الأدنى لقطر الثقب (Min Hole Dia) لهذه اللوحة ذات الجانبين المزدوجة هو 0.075 ملم. هذا الحجم الصغير للغاية للثقب مثالي لتحقيق دقة عالية من خلال التوضيحات ،والتي هي ضرورية لربط طبقات PCBيضمن هذا التفاصيل الدقيقة أن الاتصالات الكهربائية قوية وموثوقة، مما يوفر أساسا مستقرا للمكونات المثبتة على اللوحة.القدرة على استيعاب هذه التفاصيل الدقيقة أصبحت أكثر أهمية في صناعة الإلكترونيات.
واحدة من أبرز الميزات من لدينا PCB طبقة ثنائية هو المعالجة السطحية التي تخضع لها.يتم استخدام عملية الغمر الذهبي لضمان أعلى جودة التوصيل والحماية من الأكسدة. يوفر Immersion Gold سطحًا مسطحًا مثاليًا للمكونات الدقيقة أو للتطبيقات التي تتطلب مسطحة استثنائية. والنتيجة هي PCB ذات مسطحة سطح ممتازة ،تحسين الأداء الكهربائي، ومدّدة عمر الرف، مما يجعل هذه المعالجة خيارًا ممتازًا لـ PCBs ذات الجانبين المزدوج 1.5m.
لا يقتصر الأمر على الأداء فحسب، بل يتعلق الأمر أيضاً بالمتانة والموثوقية.معالجة السطح الغمر الذهب يساهم في موثوقية على المدى الطويل من PCB من خلال توفير سطح قوي الذي يقاوم التآكلهذا المعالجة السطحية تعزز أيضًا قابلية اللحام لـ PCB ، وهو أمر حاسم لضمان مفاصل اللحام القوية والاتصال الكهربائي المستقر طوال عمر المنتج.مزيج من الفاصل الدقيق بين الموصلات، قطرات الثقوب الدقيقة، ومعالجة السطح الممتازة تجعل لدينا PCB ثنائي الطبقة منتج من الدرجة الأولى لأي صناعة تتطلب إلكترونيات عالية الأداء.
في الختام، لدينا PCB مزدوجة الجانب هو منتج متعدد الأوجه وعالية الجودة التي تلبي الاحتياجات المتطورة من صناعة الإلكترونيات اليوم.075 ملم الحد الأدنى لقطر الثقب، ومعالجة السطح غولد الغمر، كل ما يسهم في أدائها المتفوقة والموثوقية.أو أي مجال آخر حيث الدقة والمتانة هي أهمية قصوى، لدينا 1.5m PCB مزدوج الجانبين هو خيار متميز الذي يجمع بين التكنولوجيا المتقدمة مع الحرفية ملحوظة.
| المعلم التقني | المواصفات |
|---|---|
| التشطيب السطحي | (هاسل) ، (إنيج) ، (إمبسيون تين) ، (إمبسيون سيلفر) ، (أوزب) |
| كريم الحرير | أبيض، أسود، أصفر |
| سمك اللوحة | 1.6ملم |
| السمة | الاختبار 100% |
| (مين هول ديا) | 0.075 ملم |
| كلمة رئيسية | بطاقات PCB ذات طبقتين |
| المواد الخام | FR-4 |
| طبقات | مزدوج |
| اللون المقاوم للحام | أخضر |
| البحرية | DHL، UPS، EMS، TNT، FedEx، Express Courier، النقل البحري |
ويعتبر PCB الطبقة التوأمية ، والمعروف أيضًا باسم PCB مزدوج الجانب ، عنصرًا أساسيًا في عدد لا يحصى من التطبيقات الإلكترونية. تتيح تنوعه استخدامه في سيناريوهات مختلفة ،تتراوح من الأجهزة البسيطة إلى الأنظمة المعقدةمع سماكة PCB القياسية من 1.6mm ومساحة الموصلات من 3 Mil ، هذه الـ PCBs توفر أداءً كهربائيًا وموثوقية ممتازة.القصدير الغوصي، غمر الفضة، الأصبع الذهبية، وOSP، يضمن أن لوحة الدوائر ذات الجانبين يمكن أن تكون مصممة لتلبية المتطلبات المحددة للتطبيق، سواء كان ذلك لتحسين الموصلات،مقاومة للتآكل، أو سهولة لحام.
استخدام مادة خام Fr-4 عالية الجودة في تصنيع هذه PCBs يوفر السلامة الهيكلية اللازمة لمجموعة واسعة من ظروف التشغيل.هذه المادة تحظى بسمعة جيدة بسبب مقاومة الحرارة وخصائص العزل الكهربائي، مما يجعلها خيار مثالي لـ PCBs مزدوج الجانب. بالإضافة إلى توفر ألوان مختلفة من الشاشة الحريرية مثل الأبيض والأسود والأصفر ،يسمح بوضع علامات واضحة وتحديد المكونات، وهو أمر حاسم في مجموعات الدوائر المعقدة.
واحد من التطبيقات الشائعة لـ 1.5m PCB مزدوج الجانب هو في الإلكترونيات الاستهلاكية ، حيث المساحة في قسط ممتاز ولا يمكن أن تتعرض للخطر.والحواسيب المحمولة تعتمد على هذه اللوحات المدمجة ولكنها قوية لتقديم وظائف متعددة يتوقعها المستخدمونفي صناعة السيارات ، فإن طبيعة قوية لـ Twin Layer PCB تجعلها مناسبة لأنظمة السيارة التي تتطلب موثوقية طويلة الأجل في ظل ظروف قاسية ، مثل وحدات تحكم المحرك ،أنظمة GPS، وأنظمة الترفيه.
في البيئات الصناعية، غالبًا ما توجد لوحات الدوائر ذات الجانبين في أنظمة التحكم ومصادر الطاقة والمحولات.القدرة على التعامل مع تطبيقات عالية الطاقة وتحمل البيئات القاسية تجعلها ضرورية في هذه السيناريوهاتكما تستفيد الأجهزة الطبية من دقة وموثوقية هذه الأقراص، مع تطبيقات تتراوح من أجهزة مراقبة صحية صغيرة يمكن ارتداؤها إلى أنظمة تصوير كبيرة ومعقدة.صناعة الطيران والفضاء هي قطاع آخر حيث تكون متانة وأداء PCBs ذات الجانبين حاسمة، مع استخدامات في أنظمة الاتصالات، والأجهزة، وأكثر من ذلك.
بشكل عام ، خصائص منتج PCB مزدوج الجانب من التشطيبات السطحية المتنوعة ، والسمك القياسي ، والمواد عالية الجودة ، إلى جانب قابليته للتطبيق على نطاق واسع ،جعلها حجر الزاوية في تصميم وتصنيع الأنظمة الإلكترونية عبر مجموعة واسعة من الصناعات.
منتجنا PCB مزدوج الجانب يقدم مجموعة من خدمات تخصيص المنتج لتلبية متطلبات التصميم الخاصة بك.لوحة الأسلاك المطبوعة ذات الجانبينتتوفر مع مختلف التشطيبات السطحية ، بما في ذلك HASL ، ENIG ، Immersion Tin ، Immersion Silver ، Gold Finger ، و OSP ، لضمان الموثوقية والأداء لأي تطبيق.
مع الحد الأدنى لقطر الثقب (Min Hole Dia) من 0.075 ملم، تصنيع الدقة لدينا يسمح لارتباطات عالية الكثافة1.2m PCB مزدوج الجانبهذا يجعلها مناسبة للتصاميم المعقدة حيث المساحة في قسط.
نحن نقدم خيارات الشاشة الحريرية باللون الأبيض والأسود والأصفر، مما يسمح بالعلامات الواضحة والتحديد على سطح اللوحة.أقراص للكربون ذات الجانبين المزدوجة الطويلةمصممة لدعم التطبيقات التي تتطلب أبعاد لوحات موسعة دون المساس بالجودة والأداء.
جميع لوحاتنا تأتي بشكل قياسي كطبقات: مزدوجة، مما يضمن أن لديك العقارات اللازمة لتصميمات الدوائر الخاصة بك.أو الأصفر حسب تفضيلك و جماليات التصميم.
منتجنا من الـ PCB مزدوج الجانب يأتي مع الدعم التقني الشامل والخدمات المصممة لضمان رضاك ونجاحك مع منتجاتنا.دعمنا يشمل الوصول إلى قاعدة معرفة مفصلة، وثائق واسعة، ودلائل لحل المشاكل لمساعدتك في حل أي مشاكل قد تواجهها.
بالإضافة إلى موارد المساعدة الذاتية، نحن نقدم تحديثات البرمجيات وملحقات للحفاظ على أدوات تصميم PCB الخاصة بك حتى الآن، وضمان التوافق وتحسين الأداء.فريق الدعم الفني الخاص بنا متاح لمساعدتك في أي أسئلة تتعلق بالمنتج، مما يساعدك على فهم الميزات والتكوينات وأفضل الممارسات لاستخدامنا لـ PCBs ذات الجوانب المزدوجة بفعالية.
نحن نقدم أيضا خدمات مراجعة تصميم PCB لمساعدتك على تحسين تصاميمك للتصنيع. خبرائنا يمكن أن تقدم تعليقات على تخطيط، وضع المكونات،والإدارة الحرارية لضمان إنتاج عالية الجودة والأداء.
بالنسبة للمشاكل التقنية المتقدمة أو طلبات الخدمة المخصصة، فريق دعم الهندسة لدينا على استعداد للتعاون معكم.يمكننا توفير حلول مخصصة ومساعدة في تحديات التصميم المعقدة لتلبية الاحتياجات الخاصة بك.
يرجى ملاحظة أن بعض الخدمات قد تكون خاضعة لرسوم إضافية أو اتفاقيات الخدمة.نحن مكرسون لتزويدك بالأدوات اللازمة والمساعدة لجعل معظم من منتجاتنا PCB مزدوجة الجانب.
أرسل استفسارك مباشرة إلينا
