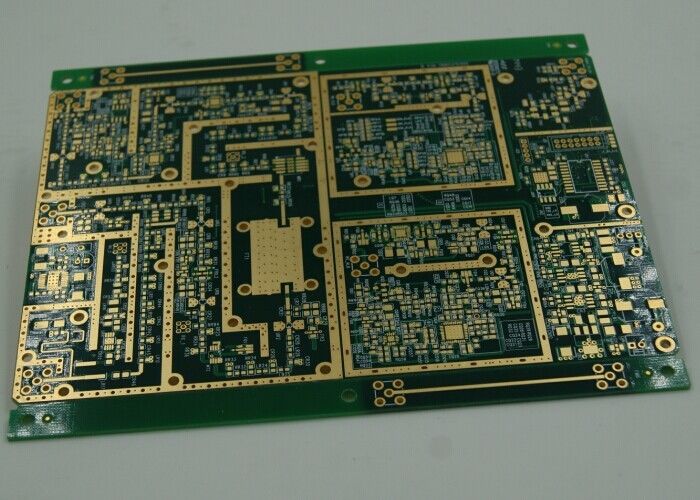

المادة عالية السرعة TU-933 FR-4 الزجاج الايبوكسي DK 3.6 لوح PCB متعدد الطبقات 4-22 طبقات
لوح PCB متعدد الطبقات هو حل متطور للتطبيقات الإلكترونية المتطورة التي تتطلب أداءً عالًا ودائمًا وتصميمًا صغيرًا.هذا المنتج تم تصميمه بمهارة لتلبية مجموعة واسعة من الصناعات، من الإلكترونيات الاستهلاكية إلى الطيران والفضاء، الطبية إلى العسكرية، وما وراء ذلك.تقدم تنوعا هائلا والقدرة على التكيف مع مختلف تصاميم الدوائر المعقدة.
في قلب لوحة PCB متعددة الطبقات هي تكنولوجيا لوحة الدوائر متعددة الطبقات. يتم بناء كل لوحة بدقة مع طبقات متعددة من المواد الموصلةجميعها مرتبطة معا تحت الحرارة والضغط لتشكيل واحدة، وحدة متكاملة. يوفر هذا النهج متعدد المستويات العديد من المزايا مقارنة مع أقراص PCB ذات طبقة واحدة أو مزدوجة التقليدية، بما في ذلك زيادة كثافة الدائرة، وتحسين سلامة الإشارة،وتحسين الأداء الكهربائي.
أحد أهم جوانب لوحة PCB متعددة الطبقات هو الحد الأدنى لحجم الثقب البالغ 0.2 مم. تسمح هذه الميزة بالاتصالات المتبادلة عالية الكثافة (HDI) ،تمكين المصممين من وضع المزيد من المكونات على اللوحة وتقليل الحجم الكلي للمنتج- الحجم الأصغر من خلال الأحجام يؤدي إلى أداء كهربائي أفضل ويسمح باستخدام مكونات أصغروهو أمر ضروري في الأجهزة الإلكترونية الحديثة التي تتطلب وظائف متزايدة في أماكن محدودة.
تم تجهيز لوحة PCB متعددة الطبقات أيضًا بتكنولوجيا سطح الصعود (SMT) ، وهي أمر لا بد منه لتصنيع PCB المعاصر.SMT يسمح لعمليات التجميع الآلية التي تضع المكونات مباشرة على سطح اللوحة، على عكس تكنولوجيا الثقوب التي تتطلب إدخال أسلاك في الثقوب المحفورة. هذه التكنولوجيا تسهل أوقات إنتاج أسرع، وكفاءة مساحة أكبر، ومصداقية محسنة،مما يجعلها الخيار المثالي لدورات الإنتاج الكبيرة.
واحدة من المواد المتميزة المستخدمة في إنتاج لوحة PCB متعددة الطبقات هي الركيزة لوحة Rogers PCB.مثل ثابت كهربائي ثابت وخسارة منخفضةهذا يجعلها خيارًا ممتازًا للتصاميم التي تتطلب خسارة إشارة ضئيلة ، مثل دوائر RF وميكروويف.من خلال دمج مادة روجرز في PCBs متعددة الطبقات، المنتج يوفر أداء ثابت حتى في أكثر البيئات تطلبا.
16 طبقة PCB هي مثال رئيسي على قدرات لوحة PCB متعددة الطبقات. مع 16 طبقة منفصلة من الدوائر ، تقدم هذه PCBs توازنًا استثنائيًا في التعقيد والأداء.أنها توفر مساحة واسعة للتوجيه وتوزيع الطاقة مع الحفاظ على عامل الشكل المدمجةإن أقراص PCB ذات الـ 16 طبقة مناسبة بشكل خاص للحوسبة المتقدمة والاتصالات السلكية واللاسلكية والتطبيقات الصناعية حيث يجب إدارة إشارات ومستويات طاقة متعددة في وقت واحد.
باختصار ، تمثل لوحة PCB متعددة الطبقات قمة تصميم وتصنيع PCB. قابليتها للتوسع من 4 إلى 22 طبقة تلبي مجموعة واسعة من المتطلبات ،التأكد من أن حتى أكثر الأنظمة الإلكترونية تعقيدا يمكن استيعابهاالالتزام بالدقة مع الحد الأدنى لحجم الثقب 0.2 ملمتحويل هذه اللوحات إلى منصات عالية الكفاءة والموثوقية لمجموعة كبيرة من التطبيقاتوبالإضافة إلى ذلك، يقدم دمج مواد لوحة روجرز PCB أساساً قوياً لأداء عالية التردد.للمصممين والمهندسين الذين يبحثون عن PCB متعدد الطبقات الذي يجسد الجودة، الابتكار، والتنوع، هذا لوحة PCB متعدد الطبقات هو الخيار النهائي لدفع حدود التصميم الإلكتروني.
| الصفة | تفاصيل |
|---|---|
| الحجم الأقصى لللوحة | 600mm*1200mm |
| التعبئة | التعبئة الفراغية مع صندوق الكرتون |
| سمك | 0.2mm-6.0mm |
| الحد الأدنى لحجم الثقب | 0.2ملم |
| كلمة رئيسية | لوحة (روجرز) |
| تكنولوجيا التثبيت السطحي | نعم.. |
| وزن النحاس | 12OZ |
| الحجم | / |
| طبقات | 4-22 طبقة |
| السطح | هاسل، غمرة الذهب، غمرة القصدير، غمرة الفضة، أصبع الذهب، أوسب |
لوحات PCB متعددة الطبقات ، التي تفتخر بوزن النحاس الكبير من 12OZ ، هي الخيار الأول للتطبيقات التي تتطلب قوة عالية ومتانة.المصنوع من مزيج قوي من مواد RO4003C الزجاج الايبوكسي و Tg170 FR-4، هذا اللوح يضمن أداء ثابت حتى تحت الضغط الحراري الشديد. تنوع سمك النحاس تتراوح من 0.5 أوقية إلى 6 أوقية يجعل هذا لوحة الدوائر متعددة الطبقات قابلة للتكيف مع متطلبات كهربائية مختلفةمع القدرة على التعامل مع الدوائر المعقدة، هو الركيزة المثالية لتطوير 14 طبقة PCBs.
واحدة من مناسبات التطبيق الأساسية لمثل هذه اللوحة PCB متعددة الطبقات صلبة هي في الكترونيات الطاقة الصناعية.و المحولين يستفيدون بشكل كبير من قدرة اللوحة على التعامل مع الأحمال الكبيرة دون المساس بالأداء أو السلامةخصائص التعامل الحراري لمواد الزجاج الإيبوكسي و FR-4 مفيدة بشكل خاص في البيئات التي يتعرض فيها اللوح لدرجات حرارة عالية لمدة طويلة.
في مجال الاتصالات، فإن الحاجة إلى نقل إشارات موثوق بكفاءة وموثوقة تمهد الطريق لاستخدام 14 طبقة PCBs.هذه اللوحات متعددة الطبقات توفر المنصة اللازمة لتصميمات الدوائر الكثيفة التي هي نموذجية في الأقمار الصناعية للاتصالات، محطات قاعدة، ومفاتيح الشبكة. يضمن الوزن النحاسي العالي خسارة إشارة ضئيلة،في حين أن دقة خدمة OEM من محطة واحدة لدينا يضمن أن كل لوحة مصممة للوصفات الدقيقة المطلوبة من قبل العميل.
كما يجد لوحة الدوائر المتعددة الطبقات أهميتها في مجال تصنيع المعدات الطبية.وتعتمد معدات الموجات فوق الصوتية على أقراص PCB متعددة الطبقات لأداء المهام الحرجة بدقة وموثوقيةخدمة OEM تضمن أن كل لوحة تتوافق مع المعايير الصارمة للصناعة الطبية، مما يوفر الثقة في أداء وسلامة هذه الآلات المنقذة للحياة.
وعلاوة على ذلك، في قطاع الطيران والفضاء، يتم اختبار صلابة لوحة PCB متعددة الطبقات.بما في ذلك التعرض للإشعاع14 طبقة PCB مصنوعة من موادنا عالية الجودة توفر المرونة اللازمة وطول العمر للمركبات الفضائيةوأنظمة أجهزة الطيران.
للاختصار، لوح PCB متعدد الطبقات مع وزنه النحاس العالي، خيارات السماكة متعددة الاستخدامات، والمواد المتفوقة هو عنصر أساسي في الصناعات حيث الموثوقية، والأداءوالدقة غير قابلة للتفاوضسواء كان ذلك من خلال خدمة OEM من خلال محطة واحدة لتصاميم مخصصة أو PCBs 14 طبقة قياسية، هذا المنتج على استعداد لتلبية الطلبات الصارمة من الكترونيات الطاقة، الاتصالات،الأجهزة الطبية، والتطبيقات الفضائية.
خدمات تخصيص لوحات PCB متعددة الطبقات لدينا تلبي مجموعة متنوعة من عدد الطبقات ، وتقدم خيارات من4-22 طبقةنحن متخصصون في تصنيع لوحات عالية الكثافة18 طبقة PCBs,12 طبقة PCBs، و14 طبقة PCBsلضمان تلبية متطلبات مشروعك بدقة.
نحن نقدم خدمة شاملةخدمة OEM واحدةالخبرة، وتبسيط عملية الإنتاج من التصميم إلى التجميع النهائي.12OZ وزن النحاسلتحسين الموصلات والإدارة الحرارية.
تتضمن جودة عاليةزجاج إيبوكسي RO4003C+ Tg170 FR-4المواد، و PCBs لدينا مصممة لأداء متفوقة ومتانة في ظل ظروف صعبة.
نحن أيضاً ندعم التصاميم المعقدة بقدرتنا على الحفرالحد الأدنى لحجم الثقبصغيرة مثل0.2ملم، مما يسمح للتوجيه المعقد والاتصال في التطبيقات الإلكترونية.
في شركتنا، نحن مكرسون لضمان رضاك الكامل مع منتجاتنا للوحات PCB متعددة الطبقات.تم تصميم الدعم التقني الشامل للمنتج والخدمات لدينا لمعالجة أي مخاوف أو أسئلة قد يكون لديكلضمان أن تجربتك مع منتجاتنا تكون سلسة ومرضية.
دعمنا الفني يتضمن:
بالإضافة إلى الدعم التقني، نقدم مجموعة متنوعة من الخدمات لتعزيز تجربتك:
نحن ملتزمون بتزويدك بأعلى مستوى من الدعم والخدمة. هدفنا هو ضمان أن لوحة PCB متعددة الطبقات تلبي احتياجاتك وتتجاوز توقعاتك.
