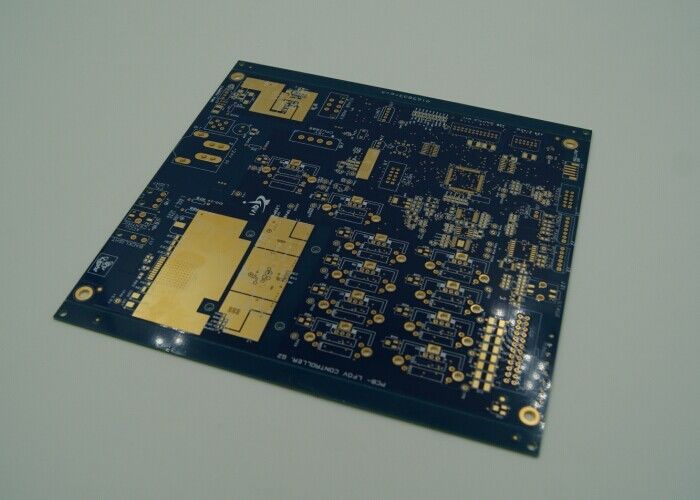

لوحة PCB متعددة الطبقات متقدمة باناسونيك M6 M8 FR-4 4-22 طبقات عالية السرعة PCB نموذج أولي
لوحة PCB متعددة الطبقات هي أعجوبة تكنولوجية مصممة لتلبية المتطلبات الصارمة لصناعة الإلكترونيات الحديثة. تم بناء هذا المنتج بدقة فائقة، وهو شهادة على التقدم في تكنولوجيا لوحات الدوائر. في جوهرها، تتكون اللوحة من مادة زجاج إيبوكسي عالية الجودة: RO4003C+ Tg170 FR-4، مما يضمن أساسًا قويًا وموثوقًا لمجموعة واسعة من التطبيقات الإلكترونية.
مع نطاق متعدد الاستخدامات من 4-22 طبقة، يمكن للعملاء اختيار تكوين لوحة PCB متعددة الطبقات المثالي ليناسب متطلباتهم الخاصة. هذا المستوى من التخصيص مفيد بشكل خاص للمشاريع التي تتطلب تعقيدًا إضافيًا، مثل لوحات PCB ذات 10 طبقات، والتي غالبًا ما يتم البحث عنها لأدائها المحسن وتصميمها الموفر للمساحة. من خلال دمج طبقات متعددة في لوحة واحدة، توفر لوحات PCB هذه حلاً مدمجًا وفعالًا لتصميمات الدوائر عالية الكثافة.
يعد اعتماد تقنية التركيب السطحي (SMT) في عملية التصنيع ميزة مهمة لهذه اللوحات. تسمح هذه التقنية الحديثة بالتركيب المباشر للمكونات على سطح لوحة PCB، مما يؤدي إلى دائرة أكثر انسيابية وموثوقية. لا يؤدي دمج SMT إلى تحسين الجودة والأداء العام للوحة المطبوعة متعددة الطبقات فحسب، بل يسرع أيضًا عملية التجميع، مما يؤدي إلى أوقات إنتاج أسرع وتكاليف أقل.
واحدة من السمات الرئيسية لهذا المنتج الاستثنائي هي خدمة OEM الشاملة. تضمن هذه الخدمة حصول العملاء على دعم شامل طوال مراحل التصميم والتصنيع والتجميع. تعني راحة خدمة OEM أنه يمكن للعملاء الاعتماد على مصدر واحد لجميع احتياجاتهم من لوحات PCB، من المفهوم الأولي إلى تسليم المنتج النهائي. لا يبسط هذا النهج المبسط عملية الشراء فحسب، بل يضمن أيضًا أن تلبي كل لوحة PCB متعددة الطبقات أعلى معايير الجودة والاتساق.
تم تصميم لوحة PCB متعددة الطبقات بوزن نحاسي كبير يبلغ 12 أونصة. هذا السمك الكبير للنحاس ضروري لتعزيز قدرة حمل التيار للوحة، وهو أمر بالغ الأهمية للتطبيقات عالية الطاقة. يساعد الوزن النحاسي المتزايد أيضًا في تبديد الحرارة بشكل أكثر كفاءة، مما يحسن الإدارة الحرارية للوحة ويطيل عمر المكونات الإلكترونية.
يظهر الاهتمام بالتفاصيل في كل جانب من جوانب تصميم اللوحة المطبوعة متعددة الطبقات. لا يوفر استخدام مادة زجاج إيبوكسي: RO4003C+ Tg170 FR-4 قوة ميكانيكية عالية فحسب، بل يضمن أيضًا استقرارًا حراريًا ممتازًا وعزلًا كهربائيًا. هذه الخصائص ضرورية للحفاظ على سلامة اللوحة في ظل ظروف بيئية متغيرة وخلال الدورات الحرارية للتشغيل. تشير درجة حرارة انتقال الزجاج العالية (Tg) البالغة 170 درجة مئوية إلى قدرة اللوحة على تحمل درجات الحرارة العالية دون المساس بسلامتها الهيكلية أو الوظيفية.
في الختام، تجسد لوحة PCB متعددة الطبقات أحدث ما توصلت إليه تقنيات تصميم وتصنيع لوحات PCB. بفضل هيكلها الزجاجي الإيبوكسي القوي، وتنوع 4-22 طبقة، ودقة تقنية التركيب السطحي، وخدمة OEM الشاملة، ووزن النحاس الكبير 12 أونصة، فإن هذا المنتج مهيأ لتلبية الاحتياجات المتنوعة والمتطلبة لصناعة الإلكترونيات. سواء كان ذلك للأجهزة البسيطة أو لوحات PCB المعقدة ذات 10 طبقات، فإن اللوحة المطبوعة متعددة الطبقات هي الخيار المثالي لأولئك الذين يبحثون عن الجودة والأداء والموثوقية في مساعيهم الإلكترونية.
| المعلمة | المواصفات |
|---|---|
| السطح | HASL، الذهب الغمر، القصدير الغمر، الفضة الغمر، إصبع الذهب، OSP |
| الحد الأقصى لحجم اللوحة | 600 مم * 1200 مم |
| الحجم | / |
| تقنية التركيب السطحي | نعم |
| السماكة | 0.2 مم - 6.0 مم |
| الحد الأدنى لحجم الفتحة | 0.2 مم |
| كلمة مفتاحية | لوحة PCB من روجرز |
| التعبئة والتغليف | تعبئة فراغية مع صندوق كرتوني |
| الطبقات | 4-22 طبقة |
| وزن النحاس | 12 أونصة |
تعد لوحة PCB متعددة الطبقات، وهي مكون أساسي في عالم الإلكترونيات، نوعًا عالي التنوع والمتقدم من لوحات الدوائر المطبوعة (PCB) التي أصبحت معيارًا صناعيًا للدوائر المعقدة. مع نطاق سماكات من 0.2 مم إلى 6.0 مم والقدرة على أن تحتوي على ما بين 4 إلى 22 طبقة، تم تصميم لوحات PCB هذه لتوفير وظائف عالية في شكل مدمج. يسمح تصميم PWB متعدد الطبقات (لوحة أسلاك مطبوعة) بكثافة أكبر للمسارات الكهربائية والمكونات والتوصيلات، مما يجعلها حلاً مثاليًا للتطبيقات الإلكترونية المتطورة.
تمثل لوحات PCB ذات 16 طبقة مستوى معقدًا من لوحات PCB متعددة الطبقات، وتلبي احتياجات التطبيقات التي تكون فيها المساحة والوظائف ذات أهمية قصوى. يتيح عدد الطبقات درجة عالية من الترابط البيني والقدرة على إدارة إشارات متعددة وطائرات طاقة بكفاءة. يمكن أن يتراوح سمك النحاس في هذه اللوحات بين 0.5 أونصة إلى 6 أونصة، مما يسمح بتحسين قدرة حمل التيار والإدارة الحرارية المحسنة. هذا يجعل لوحات PCB ذات 16 طبقة مناسبة بشكل خاص للدوائر عالية السرعة وعالية التردد الموجودة في معدات الاتصالات، وأنظمة الحوسبة المتقدمة، والإلكترونيات الصناعية.
مناسبات وسيناريوهات تطبيق لوحات PCB متعددة الطبقات هذه عديدة. نظرًا لقدراتها المحسنة، غالبًا ما توجد في الأجهزة الطبية مثل أنظمة التصوير بالرنين المغناطيسي وأجهزة مراقبة القلب، حيث تكون الموثوقية والدقة أمرًا بالغ الأهمية. في صناعة الطيران، يجعل الحجم المدمج والمتانة للوحات PWB متعددة الطبقات مثالية للطائرات الفضائية وأنظمة الأقمار الصناعية ذات المساحة المحدودة. تستفيد صناعة السيارات أيضًا، مع اعتمادها المتزايد على الإلكترونيات لميزات السلامة والأداء والراحة، من استخدام لوحات PCB متعددة الطبقات المتطورة لأنظمة التحكم، والملاحة بنظام تحديد المواقع العالمي (GPS)، وأنظمة المعلومات والترفيه.
علاوة على ذلك، تدفع الإلكترونيات الاستهلاكية مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة باستمرار حدود الأجهزة الأرق والأكثر قوة. تعد لوحات PCB متعددة الطبقات في قلب هذه الابتكارات، مما يتيح دمج وظائف متعددة في مساحات محدودة. تعتبر اللوحات ذات 4-22 طبقة مهمة بنفس القدر في التطبيقات الصناعية، حيث يتم استخدامها في الآلات المعقدة وأنظمة الأتمتة التي تتطلب مكونات إلكترونية موثوقة وطويلة الأمد.
في الختام، تجعل تعدد الاستخدامات والقدرات المتقدمة للوحات PCB متعددة الطبقات، وخاصة لوحات PCB المعقدة ذات 16 طبقة، جزءًا لا يتجزأ من التصميمات الإلكترونية عبر مجموعة واسعة من الصناعات. تتيح قدرتها على استيعاب عدد طبقات كبير بسماكات نحاس متفاوتة مع الحفاظ على بصمة صغيرة للتطورات الرائدة في التكنولوجيا وتساهم في تقدم العديد من المنتجات الإلكترونية.
نحن نقدم خدمات تخصيص المنتجات الشاملة للوحة PCB متعددة الطبقات لدينا، والتي تتوفر من 4 إلى 22 طبقة. تسمح لنا قدرات التصنيع المتقدمة لدينا بإنتاج مجموعة واسعة من المواصفات، بما في ذلك لوحات PCB عالية الكثافة ذات 20 طبقة ولوحات PCB القياسية ذات 14 طبقة. خيارات تشطيب السطح التي نقدمها واسعة، وتلبي احتياجاتك الخاصة: HASL، الذهب الغمر، القصدير الغمر، الفضة الغمر، إصبع الذهب، و OSP.
على الرغم من أن حجم لوحة PCB متعددة الطبقات يمكن أن يختلف، إلا أننا نضمن الدقة والجودة عبر جميع الأبعاد. عندما يتعلق الأمر بسمك النحاس، يمكن لعملائنا الاختيار من 0.5 أونصة حتى 6 أونصة قوية لتلبية المتطلبات الكهربائية لتطبيقاتهم. بالإضافة إلى ذلك، فإن لوحات PCB متعددة الطبقات لدينا متوافقة تمامًا مع تقنية التركيب السطحي (SMT)، مما يضمن تجميعًا موثوقًا وفعالًا لجميع احتياجات الدوائر الخاصة بك.
تأتي لوحة PCB متعددة الطبقات لدينا مع دعم فني وخدمات شاملة مصممة لضمان أفضل تجربة ممكنة مع منتجنا. يشمل دعمنا الوصول إلى قاعدة معرفية مع وثائق شاملة وأدلة استكشاف الأخطاء وإصلاحها ومواصفات فنية مفصلة لمساعدتك على فهم واستخدام لوحة PCB الخاصة بك بفعالية.
بالإضافة إلى مواردنا عبر الإنترنت، نقدم مجموعة متنوعة من الخدمات لمساعدتك في تنفيذ وصيانة لوحة PCB متعددة الطبقات الخاصة بك. تشمل هذه الخدمات مراجعة التصميم والاستشارة، لضمان تحسين تصميم لوحة PCB الخاصة بك للتصنيع والوظائف.
لمساعدتك في الحفاظ على أداء وموثوقية لوحات PCB الخاصة بك، نقدم أيضًا خدمات إعادة العمل والإصلاح. يمكن لفريق الخبراء لدينا المساعدة في تشخيص المشكلات وإجراء الإصلاحات اللازمة أو اقتراح تحسينات لتجنب المشكلات المستقبلية.
نحن ملتزمون بتقديم دعم وتحديثات مستمرة لمنتجاتنا. يشمل ذلك توفير معلومات حول أحدث معايير وتقنيات الصناعة، بالإضافة إلى تحديثات لعروض منتجاتنا الخاصة.
هدفنا هو تقديم دعم وخدمات استثنائية لعملائنا، والمساعدة في ضمان نجاح مشاريعهم والأداء طويل الأمد للوحات PCB متعددة الطبقات الخاصة بهم.
