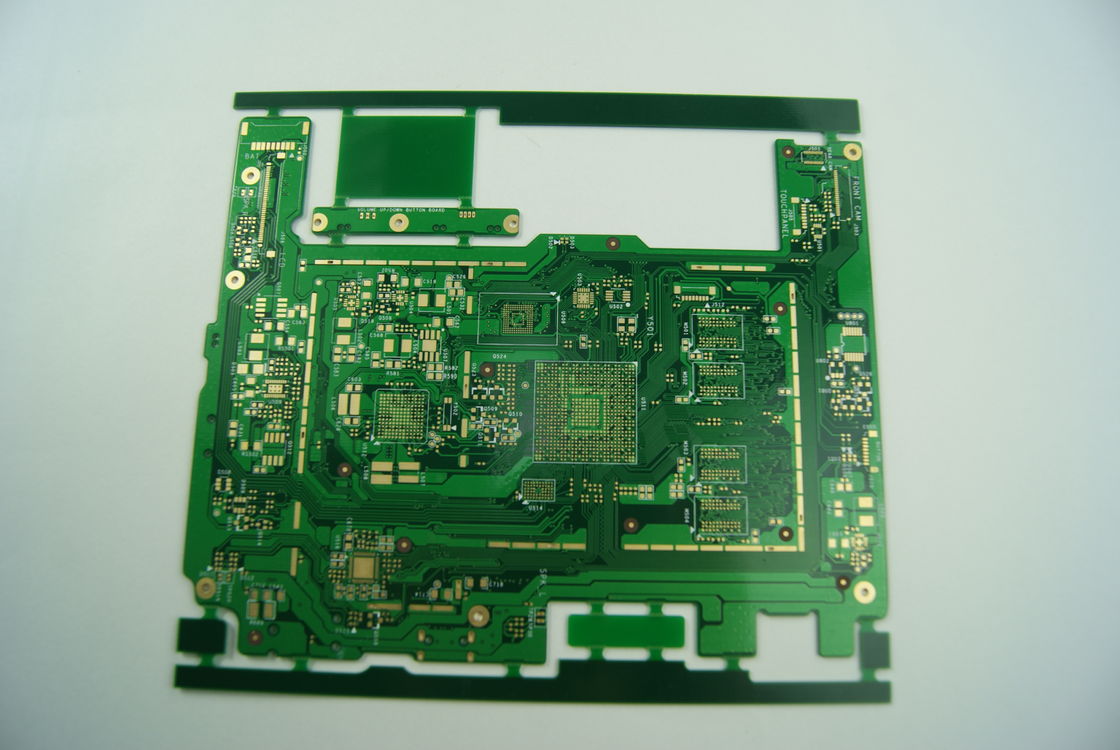

لوحة PCB متعددة الطبقات ذات الوزن العالي من النحاس 4-22 طبقة Tg170 FR-4 زجاج إيبوكسي 12OZ
لوحة PCB متعددة الطبقات هي عنصر أساسي في الإلكترونيات الحديثة ، وتوفر الهيكل والاتصال لمجموعة كبيرة من المكونات والأنظمة الكهربائية.مصممة لتلبية الاحتياجات التكنولوجية المتقدمة، يتم تصميم هذه الـ PCB بدقة ومصممة لخدمة مجموعة واسعة من التطبيقات، من الإلكترونيات الاستهلاكية إلى أجهزة الطيران المتطورة.
واحدة من السمات الحاسمة للوحة PCB متعددة الطبقات لدينا هي الحد الأدنى لحجم الثقب من 0.2 ملم.التأكد من أن حتى الدوائر الأكثر تعقيدا يمكن استيعابها على لوحة واحدةهذه القدرة مهمة بشكل خاص في التصاميم مثل 18 طبقة PCBs و 14 طبقة PCBs ، حيث تحسين المساحة والأداء الكهربائي له أهمية قصوى.
المواد المستخدمة في بناء هذه الـ PCB هي الزجاج الايبوكسي: RO4003C + Tg170 FR-4. هذه المواد المركبة معروفة بمقاومتها الحرارية الممتازة ، والمتانة الميكانيكية ،وخصائص العزل الكهربائييُشير تصنيف Tg170 إلى درجة حرارة انتقال زجاجية عالية، مما يعني أن PCB يمكن أن يحتمل درجات حرارة أعلى قبل أن يبدأ في التشوه.هذه الصفة ضرورية للثقة والعمر الطويلخاصة في الأجهزة التي تعمل في ظروف درجة حرارة عالية.
يمكن أن يتراوح سمك لوحة PCB متعددة الطبقات من 0.2mm إلى 6.0mm. يوفر هذا الاختلاف في السماكة منصة متعددة الاستخدامات لاستيعاب أحجام وأوزان المكونات المختلفة ،التأكد من ما إذا كنت تعمل مع حساسة، المكونات خفيفة الوزن أو الأجزاء القوية والثقيلة، سيوفر PCB دعمًا وارتباطًا كافين.
التشطيبات السطحية مهمة لحماية النحاس على سطح اللوحة ولتأكد من قابلية اللحام.بما في ذلك HASL (تسوية اللحام بالهواء الساخن)، الذهب الغمر، القصدير الغمر، الفضة الغمر، أصبع الذهب، وOSP (حافظات القابل للذوبان العضوي). كل من هذه التشطيبات لديها فوائد فريدة،مثل تعزيز قابلية اللوحة للخياطة، منع الأكسدة، وتوفير واجهة قوية لتركيب المكونات. اختيار التشطيب السطحي يعتمد على المتطلبات المحددة للتطبيق من حيث المتانة،التوصيل، وعمليات التجميع.
لوحاتنا متعددة الطبقات من الـ (بي سي بي) تتميز أيضاً بسماكة النحاس تتراوح من 0.5 أونصة إلى 6 أونصة.هذا النطاق من خيارات سمك النحاس يسمح لضبط القدرة على تحمل التيار من اللوحةالطبقات النحاسية الأكثر سماكة مفيدة في التطبيقات عالية الطاقة حيث يكون من الضروري زيادة تدفق التيار، في حين أن الطبقات الرقيقة هي مناسبة للطبقات الأكثر حساسية،العمليات ذات الدقة.
القدرة على PCB لدينا لدمج طبقات متعددة، مثل في 18 طبقة PCBs أو 14 طبقة PCBs، يترجم إلى مستوى مرتفع من التعقيد والوظائف داخل مساحة صغيرة.هذا البناء متعدد الطبقات يسمح لإنشاء شبكات أكثر اتساعا من الأسلاك دون توسيع البصمة من اللوحةوهي ميزة أساسية للأجهزة الإلكترونية الحديثة، التي تتطلب التقليص دون المساس بالأداء.
في الختام، لوحة PCB متعددة الطبقات هي منصة قابلة للتكيف للغاية وقوية التي لا غنى عنها في صناعة الإلكترونيات.زجاج إيبوكسي RO4003C+ Tg170 FR-4، نطاق سمك من 0.2mm-6.0mm، مختلف التشطيبات السطحية، وخيارات سمك النحاس من 0.5oz-6oz، تم تصميم هذا PCB لتلبية المتطلبات الأكثر تطلبا.سواء كان ذلك لتطبيقات عدد الطبقات العالية مثل 18 طبقة PCBs أو 14 طبقة PCBs أو لمجموعات إلكترونية معقدة أخرى، لدينا لوحات PCB متعددة الطبقات ضمان موثوقية، والأداء، والكفاءة.
| الصفة | المواصفات |
|---|---|
| السطح | هاسل، غمرة الذهب، غمرة القصدير، غمرة الفضة، أصبع الذهب، أوسب |
| زجاج إيبوكسي | RO4003C+ Tg170 FR-4 |
| طبقات | 4-22 طبقة |
| الحد الأدنى لحجم الثقب | 0.2ملم |
| التعبئة | التعبئة الفراغية مع صندوق الكرتون |
| سمك | 0.2mm-6.0mm |
| الحجم | / |
| الحجم الأقصى لللوحة | 600mm*1200mm |
| تكنولوجيا التثبيت السطحي | نعم.. |
| كلمة رئيسية | لوحة (روجرز) |
لوح PCB متعدد الطبقات ، مجهز بوزن النحاس الكبير من 12OZ ، مصمم لتطبيقات الطاقة العالية والتيار العالي.يضمن الوزن النحاسي القوي أن PCB يمكن أن تتعامل مع زيادة الطاقة دون خطر التلف أو الإفراط في الحرارة، مما يجعلها مثالية لمحولات الطاقة الصناعية، المضخات الراقية، ومصادر الطاقة للسيارات.القدرة على إدارة كثافة طاقة أكبر مما يجعل PWB متعددة الطبقات مناسبة للمناسبات التي تكون فيها الموثوقية والمتانة ذات أهمية قصوى.
مع دمج تكنولوجيا سطح الجسر (SMT) ، فإن لوحة PCB متعددة الطبقات جاهزة للسيناريوهات التي تتطلب وضع مكونات عالية الكثافة.هذه التكنولوجيا تمكن اللوحة من دعم المزيد من المكونات لكل وحدة مساحة، مما يسهل التصميمات المدمجة والفعالة. وبالتالي فهي مناسبة تمامًا للأجهزة الإلكترونية المتطورة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة.حيث المساحة في بريموم وتعقيد الدائرة مرتفعةيسمح SMT على لوحة PCB متعددة الطبقات أيضًا بالتصنيع الآلي ، مما يضمن دقة عالية وجودة للسلع الإلكترونية المنتجة بكميات كبيرة.
تقدم مجموعة متنوعة من 4 إلى 22 طبقة ، يمكن تخصيص هذه لوحات PCB متعددة الطبقات لمجموعة واسعة من التطبيقات.توفير توازن ممتاز بين التعقيد والقدرة على الإدارة، مما يجعلهم يستخدمونها في أنظمة الاتصالات المتقدمة والإلكترونيات العسكرية وأجهزة المراقبة الطبيةتوفير وظائف محسنة وسلامة إشارة أفضل للتطبيقات الحرجة.
مع الحد الأدنى لحجم الثقب من 0.2mm ، يدعم مجلس PCB متعدد الطبقات إدراج مكونات دقيقة ، وهو أمر حاسم للأجهزة الإلكترونية الحديثة التي تتطلب تكوينات مكونات كثيفة.هذه الميزة مفيدة بشكل خاص لتطبيقات إشارة عالية السرعة، مثل الخوادم وتكنولوجيا GPS وأنظمة الأقمار الصناعية، حيث الدقة أمر بالغ الأهمية للأداء.
وتعكس عبوة PWB متعددة الطبقات أيضًا الاستخدام المقصود لها في البيئات المهنية والتجارية.ضمان حماية الألواح من الرطوبة، الغبار، والستاتيكية أثناء النقل والتخزين. هذه الطريقة التعبئة هي مثالية لمصنعي الإلكترونيات وشركات التجميع الذين يتطلبون مكوناتهم لتسليمها في حالة نظيفة،جاهزة للاستخدام الفوري في خطوط تجميع المعدات الحساسة.
باختصار، لوحة PCB متعددة الطبقات مع وزنها النحاسي القوي، تكنولوجيا سطح الجلوس، عدد قابلة للتخصيص من الطبقات، وحجم الحفرة الحد الأدنى الدقيق،هو مكون لا غنى عنه في عدد لا يحصى من التطبيقات التي تتطلب أداء عالسواء كان ذلك للأجهزة الإلكترونية الاستهلاكية أو الأنظمة الصناعية أو البنية التحتية الحيوية للاتصالاتلوحة PCB متعددة الطبقات تقف كدليل على الهندسة الحديثة والتقدم التكنولوجي.
لدينا خدمة وقف واحد OEM تقدم شاملةخدمات تخصيص المنتجاتلـلوحات PCB متعددة الطبقاتالمنتجات. تخصيص PCBs الخاص بك لتلبية المتطلبات المحددة، سواء كنت بحاجة إلى متقدمة14 طبقة PCBsأو معيار10 طبقات PCBنحن نستخدم مواد عالية الجودة مثلRO4003C+ Tg170 FR-4 الزجاج الايبوكسيلضمان المتانة والأداء.
في حين أن الحجم يمكن تخصيصها لاحتياجاتك، لدينا خيارات النهاية السطحية واسعة النطاق، بما في ذلك(هاسل) ، الذهب المغمور، القصدير المغمور، الفضة المغمورة، الأصبع الذهبيوأوسبلتعزيز قابلية وموثوقيةألواح طباعة متعددة الطبقاتبالإضافة إلى ذلك، نحن نقدم الدولة من بين الفنتكنولوجيا تركيب السطح (SMT)الخدمات، وضمان أن أجهزة PCB الخاصة بك مجهزة لتجميع المكونات الإلكترونية الحديثة.
لوحاتنا متعددة الطبقات مصممة بدقة وجودة لتلبية الطلبات العالية من مختلف الصناعات لضمان أفضل أداء وطول عمر منتجكنحن نقدم الدعم التقني الشامل والخدماتفريقنا المخصص من الخبراء متاح للمساعدة في أي استفسارات فنية قد يكون لديك فيما يتعلق بتثبيت، تشغيل، أو حل المشاكل من مجلس PCB متعدد الطبقات الخاص بك.
نحن نقدم وثائق مفصلة، بما في ذلك دليل المستخدم والمواصفات التقنية، لتسهيل عملية الإعداد السلسة. بالإضافة إلى ذلك، فإن مواردنا على الانترنت تشمل الأسئلة الشائعة، أشرطة الفيديو التعليمية،وملاحظات التطبيق التي يتم تحديثها باستمرار لمساعدتك على فهم القدرات الكاملة من لوحة PCB متعددة الطبقات الخاصة بك.
بالنسبة للمشاكل الأكثر تعقيداً أو المساعدة الشخصية، يمكن لفريق الدعم لدينا تقديم التوجيه من خلال عملية حل خطوة بخطوة.نحن ملتزمون بضمان أن تجربتك مع لوحات PCB متعددة الطبقات لدينا هي فعالة، موثوق بها، ومرضية.
خدماتنا تشمل أيضا تحديثات البرمجيات الثابتة المنتظمة للحفاظ على لوحة PCB متعددة الطبقات الخاصة بك حتى الآن مع أحدث التحسينات والتصحيحات الأمنية.نحن نسعى جاهدين لتحسين منتجاتنا وخدماتنا باستمرار لتجاوز معايير الصناعة وتوقعات العملاء.
يرجى ملاحظة أن دعمنا التقني وخدماتنا متوفرة خلال ساعات العمل العادية وقد تخضع لشروط وأحكام الخدمة لدينا.نحن نشجعك على الاتصال بنا لأي احتياجات الدعم لديك فيما يتعلق بطاقة PCB متعددة الطبقات الخاصة بك، وسوف نسعى جاهدين لتوفير حل في الوقت المناسب وفعالة.
