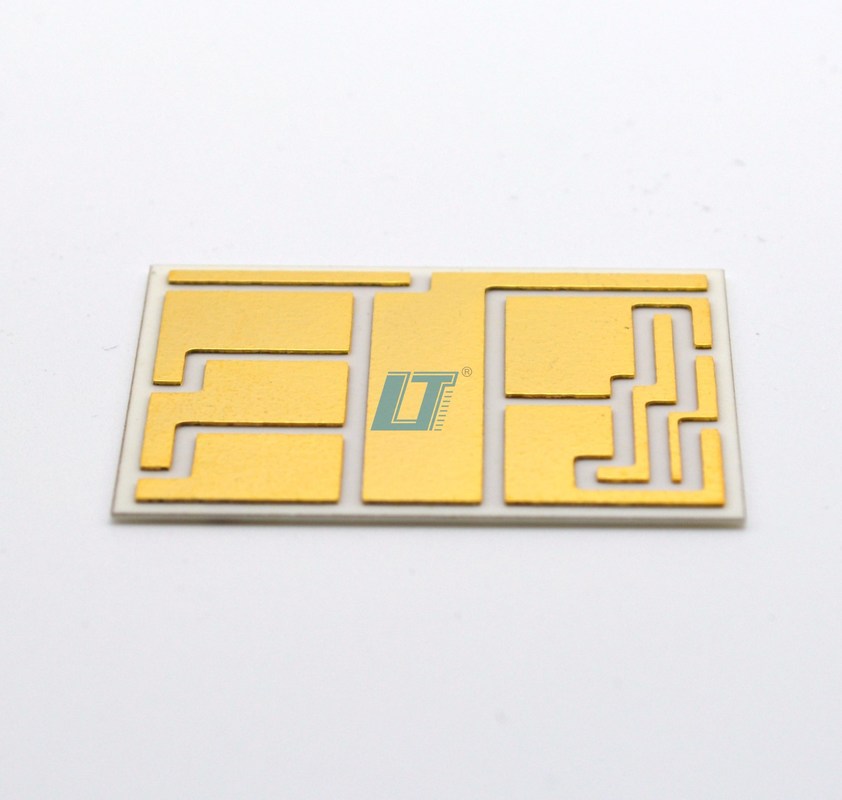

الركيزة السيرامية الركيزة المعدنية المعزولة السيرامية ذات سمك PCB 1.6 ملم مثالية للأجهزة الإلكترونية الطبية

لوحات PCB السيراميكية للأجهزة الطبية,1.6mm السيراميك عازل المعدن الركيزة,PCB السيراميكي ذو العزل العالي

1.6mm ceramic insulated metal substrate

ceramic substrate PCB with high insulation

اتصل بنا

اطلب اقتباس

الركيزة السيرامية الركيزة المعدنية المعزولة السيرامية ذات سمك PCB 1.6 ملم مثالية للأجهزة الإلكترونية الطبية

تفاصيل المنتج

Substratetype:

Ceramic

Surfacefinish:

ENIG, HASL, Gold Plating

Application Segment:

Auto,Industrial,Medical,DataCom、Comsumer

Dielectricconstant:

7-9

Thickness:

0.1mm - 3.0mm

Copperthickness:

18µm - 105µm

Application:

High Power Electronics, LED Lighting, RF Modules

Testing Service:

100% E-Testing

إبراز:

لوحات PCB السيراميكية للأجهزة الطبية,1.6mm السيراميك عازل المعدن الركيزة,PCB السيراميكي ذو العزل العالي

1.6mm ceramic insulated metal substrate

ceramic substrate PCB with high insulation

شروط الدفع والشحن

منتجات ذات صلة

لوحة PCB السيراميكية الطبية التي تتضمن الركيزة السيراميكية وإنهاء سطح HASL توفر إدارة حرارية ممتازة

احصل على أفضل سعر

وحدات RF لوحة PCB السيراميكية معتمدة من قبل UL مع PCB السيراميكي السميك المصمم لدمج الدوائر الإلكترونية المعقدة

احصل على أفضل سعر

نوع الركيزة السيراميكية للوحة PCB السيراميكية معتمدة من قبل UL بما في ذلك 100٪ E خدمة الاختبار ضمان المتانة في الإلكترونيات

احصل على أفضل سعر

سمك 0.1mm إلى 3.0mm سيراميكية رقاقات PCB المطلية مع نطاق الحجم 2mm إلى 200mm مثالية للدوائر عالية الموثوقية

احصل على أفضل سعر

اتصل بنا

+001-512-7443871

sales@ltcircuit.com

اتصل بنا الآن

وصف المنتج

القالب السيراميكي القالب المعدني المعزول السيراميكي

مع سمك PCB 1.6MM،هذه اللوحة السيراميكية المتقدمة مناسبة بشكل مثالي للأجهزة الإلكترونية الطبية وغيرها من التطبيقات المطالبة التي تتطلب إدارة حرارية استثنائية وأداء كهربائي.

لمحة عامة عن المنتج

لوحة PCB السيراميكية هي حل موثوق للغاية مصمم للتطبيقات التي تتطلب توصيلًا حراريًا متفوقًا وأداءً كهربائيًا.يقدم إدارة حرارية محسنة واستقرار ميكانيكي مقارنة مع FR4 التقليدية وغيرها من الركائز العضوية.

هذا المنتج متعدد الاستخدامات يدعم تكوينات تتراوح من 1 إلى 4 طبقات ، تستوعب تعقيدات مختلفة للدارة. متوفرة بأحجام من 2mm إلى 200mm ،إنه يناسب كل شيء من وحدات أجهزة الاستشعار المدمجة إلى مجموعات الكترونيات ذات الطاقة الكبيرة.

خيارات سمك النحاس من 18μm إلى 105μm توفر المرونة في القدرة على تحمل التيار والتبديد الحراري. تشمل خيارات التشطيب السطحي ENIG (الذهب الغمر النيكل غير الكهربائي) ،HASL (تسوية اللحام بالهواء الساخن)، والطلاء الذهبي للحماية المثلى والقدرة على اللحام.

الخصائص الرئيسية

اسم المنتج: لوحة PCB السيراميكية (رقم البند: R0028)
عدد الطبقات: 1-4 طبقات
نوع القالب: السيراميكي
سمك النحاس: 18μm - 105μm
التطبيقات: إلكترونيات عالية الطاقة، إضاءة LED، وحدات RF
PCB السيراميكي عالي الحرارة لأداء حراري ممتاز
المصنوعة باستخدام Al2O3 PCBs السيراميكية التي تضمن المتانة والموثوقية
يحتوي على تقنية الركيزة المعدنية المعزولة السيراميكية لتعزيز العزل وتبديد الحرارة

المواصفات التقنية

المعلم	المواصفات
التطبيق	إلكترونيات عالية الطاقة، إضاءة LED، وحدات RF
الثابت الكهربائي	7-9
البند رقم	R0028
نوع القالب	السيراميك
عدد الطبقات	1-4 طبقات
قطاع التطبيقات	السيارات، الصناعية، الطبية، DataCom، المستهلك
التشطيب السطحي	ENIG، HASL، التصفيف بالذهب
خدمة الاختبار	100% اختبار إلكتروني
سمك الـ PCB	1.6 ملم
الحجم	2 ملم ~ 200 ملم

التطبيقات

تم تصميم لوحة PCB السيراميكية R0028 خصيصًا للتطبيقات المتطلبة في الإلكترونيات عالية الطاقة وإضاءة LED ووحدات RF.مع ثابت كهربائي من 7-9 وموصلية حرارية متفوقة، يضمن أداء موثوق به في بيئات عالية التردد والقوة العالية.

في الإلكترونيات ذات الطاقة العالية ، فإن استبعاد الحرارة الاستثنائي لللوحة يمنع الإفراط في التسخين ويمدد عمر المكونات. تستفيد أنظمة الإضاءة LED من إدارة حرارية مثالية ،تحسين الوضوح وكفاءة استخدام الطاقةتتطلب وحدات RF خصائص كهربائية ثابتة وخسارة إشارة ضئيلة، مما يجعل هذا PCB السيراميكي خيارا مثاليا.

كل لوحة تخضع لاختبار إلكتروني صارم بنسبة 100% لضمان أداء لا تشوبه شائبة في ظروف التشغيلتوفير حلول موثوقة للمصنعين والمهندسين للأجهزة الإلكترونية المتطورة.

خدمات التخصيص

خدمات تخصيص أقراص PCB السيراميكية لدينا تلبي متطلبات محددة للإلكترونيات عالية الطاقة وإضاءة LED ووحدات RF. نحن نقدم أقراص PCB السيراميكية ALN بسماكة تتراوح من 0.1mm إلى 3.0mm وعدد طبقات الدعم من 1 إلى 4 طبقات.

مع سمك PCB القياسي من 1.6 ملم، لدينا السيراميك العازلة حلول الركيزة المعدنية توفر الموصلات الحرارية الممتازة والعزل الكهربائي.كل بطاقة سيراميكية مخصصة تخضع لـ 100% اختبار إلكتروني للتأكد من أنها تلبي أعلى معايير الصناعة.

الدعم التقني والخدمات

لضمان الأداء الأمثل وطول العمر لـ PCB السيراميكي الخاص بك ، يرجى اتباع هذه الإرشادات:

التعامل:التعامل بحذر لتجنب الإجهاد الميكانيكي أو الشقوق. استخدم تدابير مضادة للستاتيكية لمنع تلف ESD.

التثبيت:استخدم تقنيات التثبيت المناسبة لتجنب التشوه. استخدم مواد اللحام والعمليات المتوافقة الموصى بها للأسس السيرامية.

إصلاح الأخطاءالتحقق من التثبيت الصحيح والاتصالات الآمنة. التحقق من وجود ضرر مرئي أو تلوث يؤثر على الوظائف.

الصيانة:ابقِ اللوحة نظيفة و خالية من الغبار أو الزيوت أو الملوثات باستخدام مواد تنظيف مناسبة.

الضمان:تتوفر لوحاتنا من السيراميك مع ضمان الجودة. للحصول على المساعدة التقنية أو مواصفات المنتج، استشر فريق الدعم الفني أو وثائق المنتج.
