غمر الذهب 3-8U" لوح PCB متعدد الطبقات 4-22 طبقات النموذج الأولي من 24 ساعة

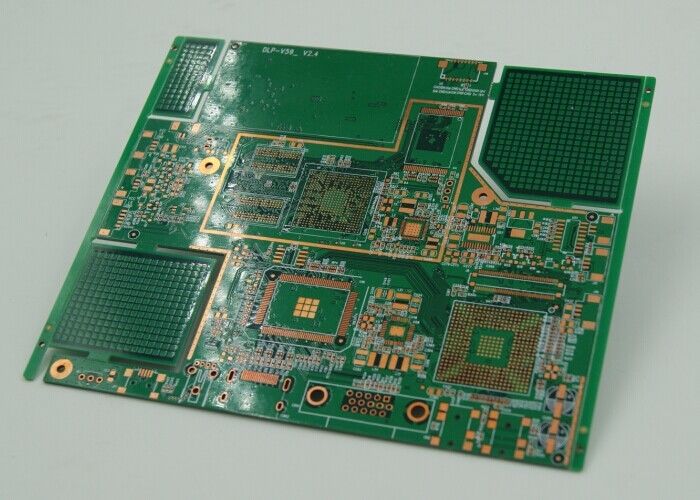

لوحة PCB متعددة الطبقات هي حل الدوائر المتقدمة، تم تصميمها بدقة لتلبية احتياجات التطبيقات الإلكترونية المعقدة عالية الكثافة.الطلب على مزيد من الوظائف في بصمات أصغر أدى إلى الحاجة إلى لوحات طباعة متعددة الطبقاتلوحاتنا متعددة الطبقات هي مثال مثالي على هذا التطورتتضمن 12 طبقة من PCB لتوفير مساحة واسعة للعديد من المكونات الإلكترونية مع الحفاظ على تصميم أنيق ومدمج.
يتم تصنيع لوحة PCB متعددة الطبقات لدينا باستخدام أحدث تكنولوجيا ارتفاع السطح (SMT) ، والتي تسمح بوضع المكونات بدقة وآمنة على سطح اللوحة.هذه التقنية لا تعزز فقط موثوقية اللوحة وسلامة الاتصال ولكن أيضا تدعم مصغر الأجهزة الإلكترونيةمع SMT، تصبح لوحة PCB متعددة الطبقات محطة طاقة من الوظائف، معبأة بشكل جيد في منصة فعالة وقوية.
واحدة من الميزات البارزة لهذه اللوحة متعددة الطبقات هي حجم اللوحة القصوى السخي. قياس في 600mm * 1200mm كبيرة، فإنه يوفر مساحة واسعة للعقارات للمصممين للعمل مع.هذا الحجم مفيد بشكل خاص للتطبيقات التي تتطلب دوائر واسعة أو مخصصة لعمليات على نطاق أكبريضمن حجم اللوحة الموسع أن حتى أكثر تصاميم الدوائر تعقيدًا يمكن استيعابها دون الحاجة إلى ألواح متعددة ،وبالتالي تبسيط عملية التصميم العامة وتقليل نقاط الفشل المحتملة.
من حيث البناء، سمك النحاس على هذه لوحة PCB متعددة الطبقات يتراوح من 0.5 أوقية إلى 6 أوقية هائلة.جعل اللوحة مناسبة لمجموعة متنوعة من المتطلبات الكهربائيةسواء كان ذلك للكهرباء الاستهلاكية ذات الطاقة المنخفضة أو التطبيقات الصناعية ذات الطاقة العالية ، يمكن تخصيص لوحة PCB متعددة الطبقات لضمان أداء أفضل وتوزيع الطاقة.
المتانة والموثوقية هي أيضا من الأمور الأساسية، وهذا هو المكان الذي تأتي فيه المادة الزجاجية إيبوكسي RO4003C + Tg170 FR-4 في اللعب.هذه المادة ذات الأداء العالي المعروفة بمقاومتها الحرارية الممتازة، والقوة الميكانيكية، واستقرار الأبعاد.تصنيف Tg170 (درجة حرارة انتقال الزجاج من 170 درجة مئوية) يعني أن لوحة PCB متعددة الطبقات يمكن أن تتحمل اختلافات درجة الحرارة الكبيرة دون المساس بسلامتها الهيكليةهذا يجعله خيارا مثاليا للبيئات المطالبة والتطبيقات حيث الضغوط الحرارية هي مصدر قلق.
لتكملة الميزات المثيرة للإعجاب من اللوحة، ونحن نقدم خدمة OEM شاملة واحدة.هذه الخدمة مصممة لمساعدة عملائنا من المراحل الأولية من التصميم طوال الطريق من خلال إلى عملية التصنيع النهائيةفريقنا من الخبراء يعملون عن كثب مع العملاء لضمان أن كل جانب من جوانب لوح PCB متعدد الطبقات مصممة لتلبية احتياجاتهم المحددة والمعايير. مع خدمة OEM لدينا،يمكن للعملاء أن يتوقعون تجربة سلسة ومنتج جاهز للاندماج في أنظمتهم مع الحد الأدنى من المتاعب.
باختصار، لوحة PCB متعددة الطبقات التي نقدمها هي شهادة على التقدم في تكنولوجيا PCB من خلال دمج 12 طبقة PCB في لوحة واحدةيقدم الحجم الأقصى الكبير لللوحات، توفير مجموعة من سمك النحاس، واستخدام المادة الصلبة الزجاج إيبوكسي RO4003C + Tg170 FR-4، لقد أنشأنا منتج الذي يقف في طليعة تصميم المكونات الإلكترونية.إضافة خدمة OEM واحدة لدينا يضمن أن كل خطوة من العملية، من الفكرة إلى الانتهاء، يتم التعامل معها مع أقصى درجة من الاحترافية والاهتمام بالتفاصيل.لا تبحث أكثر من لدينا لوح PCB متعددة الطبقات.
| الصفة | تفاصيل |
|---|---|
| الحجم | / |
| الخدمة | خدمة OEM واحدة |
| الحجم الأقصى لللوحة | 600mm*1200mm |
| عدد الطبقات | 4-22 طبقة |
| سمك | 0.2mm-6.0mm |
| الحد الأدنى لحجم الثقب | 0.2ملم |
| سمك النحاس | 0.5 أوقية-6 أوقية |
| وزن النحاس | 12OZ |
| زجاج إيبوكسي | RO4003C+ Tg170 FR-4 |
| السطح | هاسل، غمرة الذهب، غمرة القصدير، غمرة الفضة، أصبع الذهب، أوسب |
لوح PCB متعدد الطبقات ، مع تقنيته المتقدمة لمجلس دوائر متعدد الطبقات ، هو منتج متعدد الاستخدامات يجد تطبيقاته في عدد لا يحصى من السيناريوهات.هذه اللوحة ليست مجرد مكون آخروهي العمود الفقري للإلكترونيات الحديثة، مما يسمح بتأمين دوائر معقدة في أجهزة صغيرة.يتم تعبئة كل لوحة بعناية باستخدام التعبئة الفراغية مع صندوق الكرتون لضمان سلامة المنتج وسلامته أثناء النقل، مما يجعلها مناسبة للخدمات اللوجستية والتخزين لمسافات طويلة.
مع مجموعة مختلفة من السماكة من 0.2mm-6.0mm ، يمكن تخصيص لوحة PCB متعددة الطبقات لتتناسب مع متطلبات التطبيقات المختلفة.الألواح الرقيقة مفيدة بشكل خاص في الأجهزة المدمجة للغاية حيث المساحة في قسطمن ناحية أخرى ، توفر لوحات أكثر سمكاً متانة أكبر وهي مثالية للتطبيقات الثقيلة مثل الآلات الصناعية وأنظمة السيارات.
واحدة من الميزات المتميزة للوحة الدوائر المتعددة الطبقات هي توافقها مع تكنولوجيا ارتفاع السطح (SMT). وهذا يسمح بالتركيب الفعال للمكونات ،مما يجعلها خيارًا ممتازًا للأجهزة الإلكترونية المنتجة بكميات كبيرة حيث السرعة والدقة أمران حاسمانكما تمكن SMT اللوحة من استضافة المزيد من المكونات لكل وحدة مساحة، وهو أمر لا غنى عنه في الإلكترونيات الحديثة التي تتطلب وظائف عالية في عوامل الشكل الصغيرة.
يسمح حجم اللوحة المثير للإعجاب من 600mm * 1200mm للوحة PCB متعددة الطبقات لاستخدامها في تطبيقات واسعة النطاق مثل لوحات الخادم الأم ومعدات الاتصالات والأنظمة الفضائية.هذا الحجم الكبير من اللوحات يسهل أيضًا الإنتاج الاقتصادي للألواح الأصغر ، حيث يمكن حفر العديد من الدوائر الأصغر على لوحة كبيرة واحدة قبل فصلها.
وعلاوة على ذلك، مع مجموعة واسعة من 4-22 طبقة، هذه لوحات الدوائر متعددة الطبقات مصممة لتطبيقات إلكترونية معقدة.الطبقات المتعددة تسمح بالاتصالات المعقدة ومعالجة الإشارات عالية السرعة، والتي هي ضرورية لأجهزة الحوسبة عالية الأداء، وأنظمة التصوير الطبية المتقدمة، والإلكترونيات الفضائية، حيث الموثوقية والكفاءة هي أهمية قصوى.
في الختام، لوحة PCB متعددة الطبقات هي مكون أساسي في صناعة الإلكترونيات اليوم.من أدوات المستهلك الصغيرة إلى معدات صناعية قويةتعزيزها، نطاق سمكها، متوافقية SMT، حجم اللوحة، وعدد الطبقات كلها تساهم في تنوعها، مما يجعلها عنصرًا حاسمًا في تقدم التكنولوجيا الإلكترونية.
الطلاء السطحي:يمكن تخصيص لوحة PCB متعددة الطبقات الخاصة بنا مع مختلف التشطيبات السطحية لتلبية متطلباتك المحددة. الخيارات تشمل HASL، الغمر الذهب، الغمر القصدير، الغمر الفضة، أصبع الذهب،و OSP لضمان الأداء الأمثل والموثوقية من لوحة الدوائر المتعددة الطبقات الخاصة بك.
تكنولوجيا تركيب السطح (SMT):نعم، نحن نقدم خدمات تكنولوجيا سطحية لتلبية التصميم المعقد و كثافة المكونات العالية من لوحة PCB متعددة الطبقات الخاصة بك، وضمان عملية التجميع عالية الجودة.
مادة التكوين:نحن نستخدم مواد الزجاج الايبوكسي عالية الأداء مثل RO4003C جنبا إلى جنب مع Tg170 FR-4 الركيزة ل 18 طبقة PCBs لدينا، وتوفير مقاومة حرارية ممتازة والنزاهة الميكانيكية.
عدد الطبقات:يمكن تصنيع لوحاتنا متعددة الطبقات من 4 إلى 22 طبقة، مما يوفر مرونة كبيرة في التصميم لتلبية الاحتياجات المعقدة للدارات الإلكترونية المتقدمة.
سمك اللوحة:نحن نقدم مجموعة من السماكة من 0.2 ملم إلى 6.0 ملم للوحات الدائرة متعددة الطبقات لدينا، وضمان أننا يمكن أن تلبي القيود المادية ومتطلبات المتانة من مشروعك.
لدينا لوحة PCB متعددة الطبقات تأتي مع الدعم التقني الشامل والخدمات لضمان أعلى مستوى من الرضا والأداء.دعمنا يتضمن وثائق منتج مفصلة تغطي المواصفات، إرشادات التثبيت، وأفضل الممارسات لاستخدام وصيانة.فريق الدعم الخاص بنا متاح لتقديم المساعدة الخبراء ونصائح حل المشاكل.
نحن نقدم مجموعة من الخدمات لتعزيز تجربتك مع لوحة PCB متعددة الطبقات، بما في ذلك على سبيل المثال لا الحصر، التحقق من صحة التصميم، وتحسين الأداء، ودعم ما بعد الشراء.هدفنا هو مساعدتك على زيادة موثوقية وكفاءة PCBs الخاص بك طوال دورة حياتهملضمان أن منتجك يبقى محدثًا ، نحن نقدم أيضًا تحديثات ومعلومات في الوقت المناسب حول أحدث التطورات المتعلقة بطاقة PCB متعددة الطبقات.
بالنسبة للقضايا المعقدة أو غير المحلولة، لدينا عملية في مكان لتصعيد قضيتك إلى فريقنا التقني المتخصص الذي سيعمل عن كثب معك لإيجاد حل.التزامنا بالجودة ورضا العملاء يعني أننا مكرسون لحل مشاكلك التقنية بأسرع وأكثر فعالية ممكنة.
